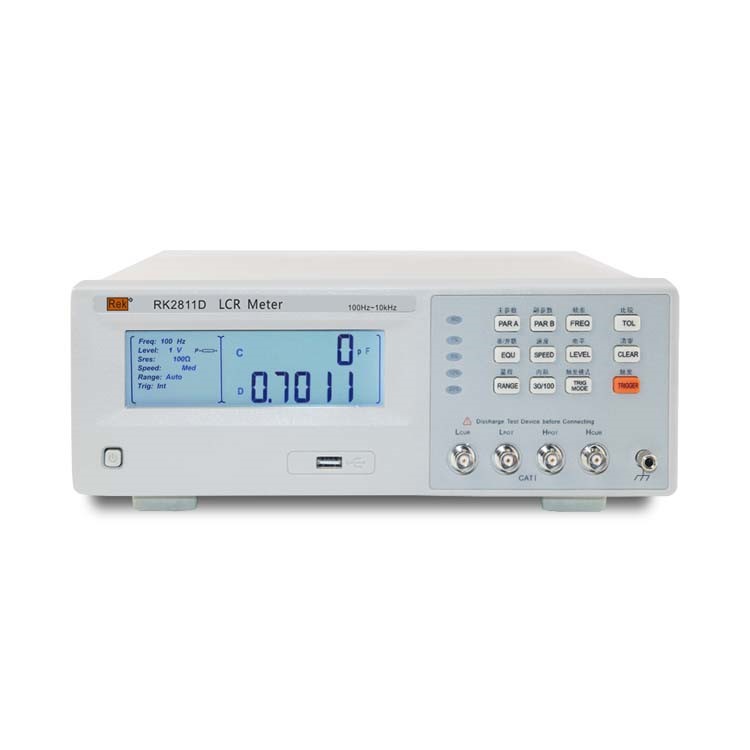

RK2811D數字電橋
產品介紹
RK2811D數字電橋是采用最新測量原理打造的新一代低頻元件測量?jī)x器，測試穩定，測量速度快，大字符液晶顯示屏，表面貼裝技術，人性化的菜單設置，出色的外觀，無論是應用于生產線的質量控制，來料檢驗和元件自動測試系統均游刃有余。
應用領域
本儀器可應用于生產線的質量控制，來料檢驗和元件自動測試系統。
性能特點
1、經濟實用的LCR數字電橋
2、測量參數全面，讀數穩定
3、大字符LCD顯示，清晰直觀
4、采用SMT 表面貼裝工藝
5、最快20次/秒測量速度，滿足測試系統要求
6、30Ω, 100Ω兩種輸出阻抗選擇
2、測量參數全面，讀數穩定
3、大字符LCD顯示，清晰直觀
4、采用SMT 表面貼裝工藝
5、最快20次/秒測量速度，滿足測試系統要求
6、30Ω, 100Ω兩種輸出阻抗選擇
| 型號 | RK2811D |
| 測量功能 | |
| 測量參數 | 主：L/C/R/Z 副：D/Q/θ/X /ESR |
| 基本精度 | 0.20% |
| 等效電路 | 串聯, 并聯 |
| 偏差方式 | 1%,5%,10%,20% |
| 量程方式 | 自動, 保持 |
| 觸發方式 | INT/MAN |
| 測試速度 | 快速: 20, 中速: 10, 慢速: 3 (次/秒) |
| 校正功能 | 開路/短路清零 |
| 測試端配置 | 5端 |
| 顯示方式 | 直讀 |
| 顯示器 | 大屏白背光LCD |
| 測試信號 | |
| 測試頻率 | 100Hz,120Hz,1kHz,10kHz, |
| 輸出阻抗 | 30Ω , 100Ω |
| 測試電平 | 0.1Vrms, 0.3Vrms, 1Vrms |
| 測量顯示范圍 | |
| |Z|,R,X,ESR | 0.0001Ω - 99.999MΩ |
| C | 0.01pF - 19999μ F |
| L | 0.01μH - 99999H |
| D | 0.0001 - 9.9999 |
| θ(Deg) | -179.9° – 179.9° |
| θ(Rad) | -3.14159 – 3.14159 |
| Q | 0.0001 - 999.9 |
| Δ% | -19.9998 |
| 比較器和接口 | |
| 比較器 | 固定百分比5檔分選及訊響 |
| 接口 | ------ |
| 工作溫度、濕度 | 0°C－40°C, ≤90%RH |
| 電源要求 | 電壓： 99V - 242V |
| 頻率：47.5Hz－63Hz | |
| 功耗 | ≤ 20 VA |
| 尺寸(W×H×D) | 310mm×105mm×295mm |
| 重量 | 約3.5 kg |
