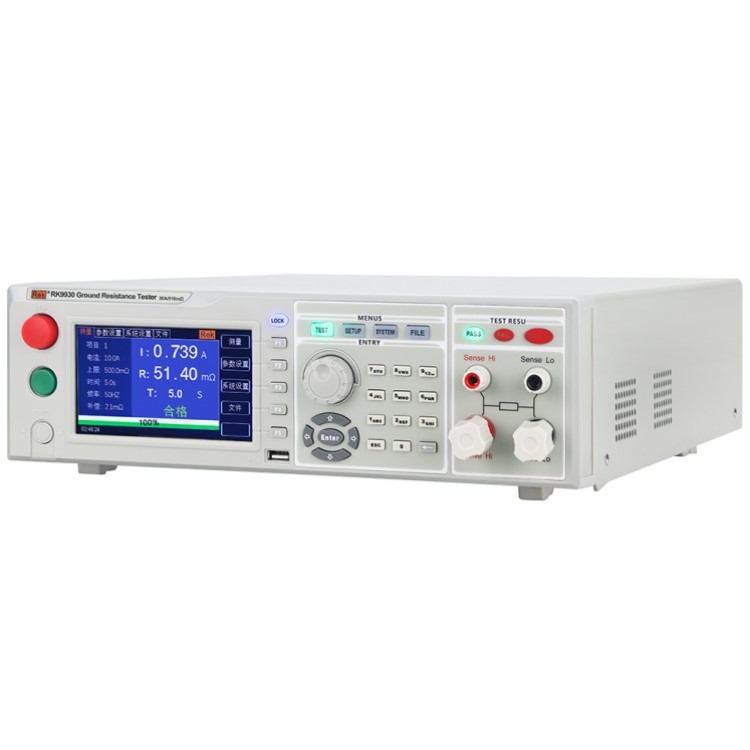

美瑞克Rek RK9930程控接地電阻測試儀
RK9930接地電阻測試儀
產品介紹
RK9930系列程控接地電阻測試儀均采用高速M(fèi)CU和大規模數字電路設計的高性能的安規測試儀，輸出電流采用硬件反饋、高速M(fèi)CU控制技術，使輸出電流穩定可靠。輸出電流采用DDS+功放驅動輸出，輸出波形純凈失真小。能實時顯示電流值和電阻值，并具有軟體校準功能，配備PLC接口、RS232C、RS485、USB device、USB Host接口，可方便與計算機或PLC組成綜合測試系統。能夠快速、準確地對家用電器、儀器儀表、照明電器、電動電熱器具、計算機、信息類整機進行安規綜合測量。本儀器符合IEC60335-1、GB4706.1、UL60335-1家用和類似用途電器的安全第一部分：通用要求UL60950、GB4943、IEC60950信息技術設備UL60065、GB8898IEC60065音頻、視頻及相似電子機械安全的要求IEC61010-1、GB4793.1測量、控制和實驗室用電氣設備的安全要求第1 部分：通用要求。
應用領域
家用電器：電視機、電冰箱、空調、洗衣機、除濕機、電熱毯、充電器等
絕緣材料：熱縮套管、電容器薄膜、高壓套管、絕緣紙、絕緣鞋、絕緣橡膠手套、PCB線路板等
儀器儀表：示波器、信號發生器、直流電源、開關電源等各類整機
照明電器：鎮流器、道路燈、手提燈等各類燈具
電動電熱器具：電鉆、手持鉆、切割機、研磨機、電焊機等
性能特點

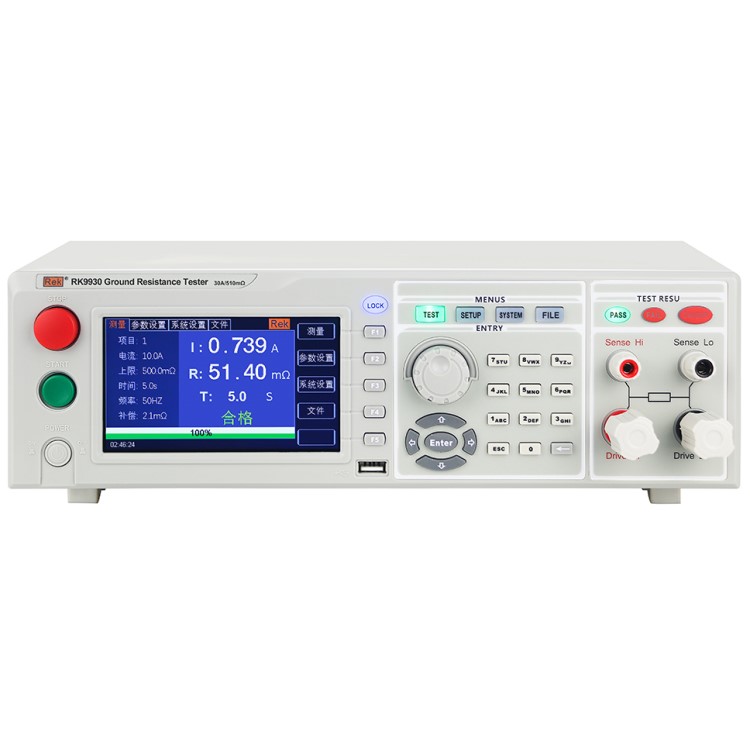

1、采用5寸液晶顯示器顯示，顯示參數醒目、直觀。采用DDS數字信號合成技術，產生精度穩定純凈、低失真的波形
2、恒流輸出：輸出電流穩定率范圍在1%內，避免因輸入電流電壓不穩定及負載變化而使輸出電流變化。
3、具有開路報警功能。測試時間最大999.9S。
4、采用四端法測量，消除接觸電阻的影響。
5、輸出頻率50Hz/60Hz可選。具有電阻上下限報警功能。
6、中英文雙語操作界面，適應不同用戶的需求 支持大容量存儲，適應不同的測試應用要求
美瑞克Rek RK9930程控接地電阻測試儀
| 型號 | RK9930 | RK9930A | RK9930B | ||
| 基 本 功 能 | 屏幕尺寸 | 5 寸 TFT 液晶屏 | |||
| 數字鍵 | 參數設置數字輸入 | ||||
| 編碼開關 | 參數選擇及確認功能 | ||||
| 上下左右功能鍵 | 參數設定上下選擇功能 | ||||
| LOCK 鍵盤 鎖定功能 | 防止意外修改測試條件或禁止測試條件被修改 | ||||
| 報警功能 | 聲訊報警 | ||||

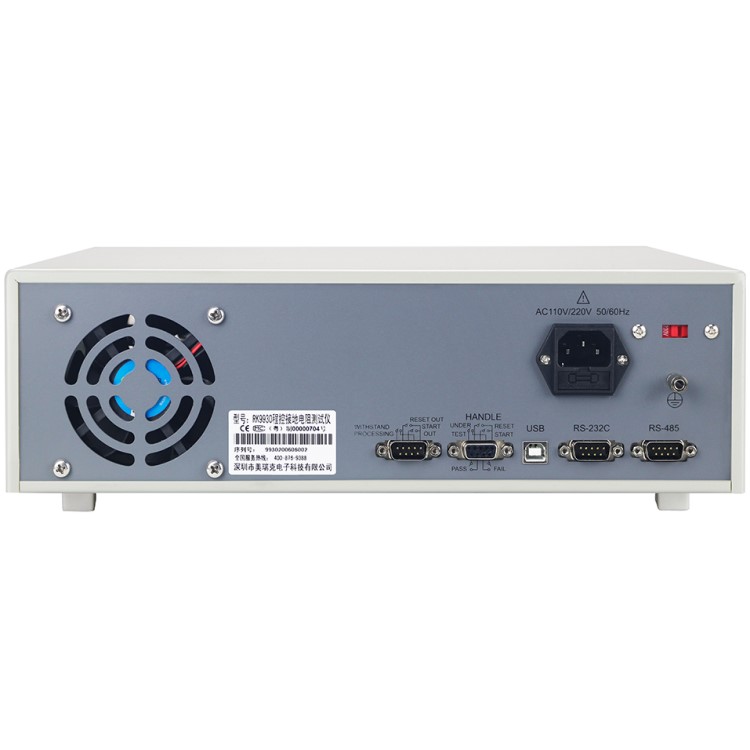

| 通訊接口 | RS232C、RS485、USB | ||||
| USB 接口 | 拷貝、復制、存儲功能 | ||||
| 控制接口 | HANDLER(PLC) | ||||
| 輸出 規格 | 電流 | 電流范圍 | AC (3-30)A | AC (3-45)A | AC (3-60)A |
| 分辨率 | 10A 以上時：0.01A/step；10A 以下時：0.001A/step； | ||||
| 準確度 | ±（2%的設定值+0.02A) | ||||
| 電壓 | 電壓范圍 | AC 6V Max 開路電壓 | AC 8V Max 開路電壓 | AC 12V Max 開路電壓 | |
| 頻率 | 50/60Hz 可選擇 | ||||
| 波形 | 正弦波 | ||||
| 電流表 | 電流表測量范圍 | AC (3-30)A | AC (3-40)A | AC (3-60)A | |
| 分辨率 | 10A 以上時：0.01A/step；10A 以下時：0.001A/step； | ||||
| 準確度 | ±（2%的設定值+0.1A) | ||||
| 電阻表 | 電阻表測量范圍 | 0-510mΩ，在輸出電流3-10A 時；0-120mΩ，在輸出電流 10A-30A 時 | 0-600mΩ，在輸出電 流 3-10A 時；0-200mΩ，在 輸出電流 10A-30A 時； 0-150mΩ，在輸出電 流 30A-40A 時 | 0-600m Ω ，在輸出電 流 3-15A 時；0-300mΩ，在輸出電流 15A-30A 時；0-150mΩ，在輸出電流 30A-60A 時 | |
| 分辨率 | 10A 以上時：0.01A/step；10A 以下時：0.001A/step； | ||||
| 準確度 | ≦ ±（2%的讀數值+1mΩ) | ||||
| 計時器范圍 | 0-999.9S，分辨率：0.1S/step，準確度：≦ ±50ms | ||||
| 補償方式 | 手動或自動，最大 Offset：100mΩ Max，準確度：≦ ±（2%的讀數值+1mΩ) | ||||
| 判定值設定電阻 上限范圍 | 0-510mΩ或 0-600mΩ，分辨率：1mΩ，準確度：≦ ±（2%的讀數值+1mΩ) | ||||
| 測試時間范圍設定 | 0-999.9S，0 表示連續 | ||||
| 工作溫度、濕度 | 0℃-40℃，≦75%RH | ||||
| 電源 | 100V-121V，198V-242V，47.5-63Hz | ||||
| 外形體積(D×H×W) | 430mm×105mm×350mm | ||||
| 重量 | 13KG | 14KG | 15KG | ||

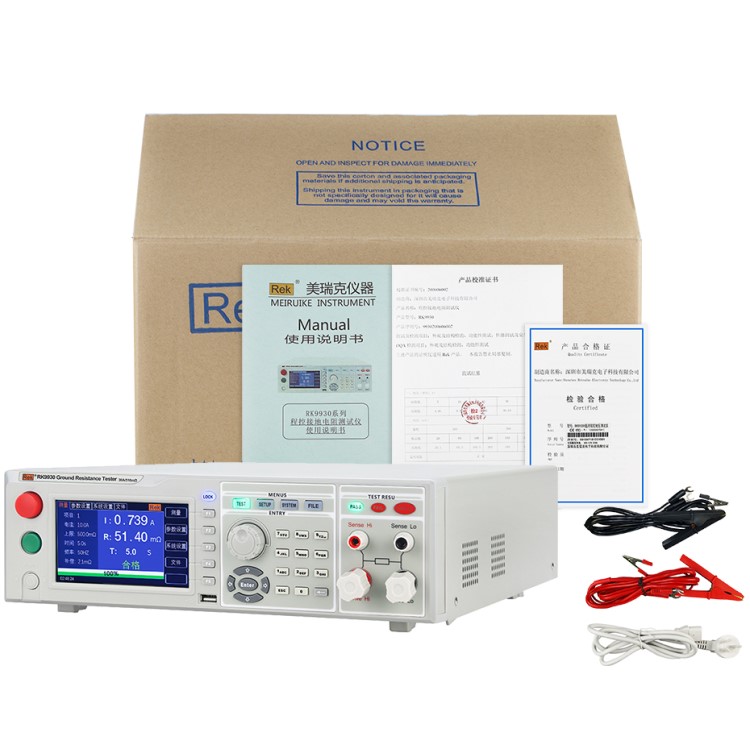

| 標配配件 | 接地測試夾、電源線、RS232串口連接線 | ||||
| 選配配件（整套） | 16G U盤(含上位機軟件)、RS232轉USB連接線、USB轉方口連接線 | ||||
