泰克Keithley 2260B 系列 360W/720W/1080W 直流電源

使用 360W、720W 或 1080W 2260B 系列可編程直流電源提供各種電壓和電流。360W 型可輸出 36A、13.5A、4.5A 或 1.44A 的電流；720W 型可輸出 72A、27A、9A 或 2.88A 的電流；1080W 型可輸出 108A、40.5A、13.5A 或 4.32A 的電流。2260B 型電源的電壓和電流輸出范圍廣，有多種接口選擇，特別適合各種各樣的應用，包括研究與設計、質量控制和生產測試。

使用360W、720W 或1080W Series 2260B 可編程DC 電源，提供多種電壓 和電流。有12 種版本可供選擇，支持30V、80V、250V 或800V 的電壓輸出。 360W 型號可以輸出36A、13.5A、4.5A 或1.44A 的電流，720W 型號可以輸 出72A、27A、9A 或2.88A 的電流，1080W 型號可以輸出108A、40.5A、 13.5A 或4.32A 的電流。范圍這么廣泛的輸出電壓和電流與多種可供選擇的接 口相結合，使得Series 2260B 特別適合用于多種應用，包括研究和設計、質量控制和生產測試。

控制電壓或電流上升時間，降低涌入電流，防止設備損壞

Series 2260B 電源擁有可編程上升時間( 或轉換速率) 控制功能，在電源第一 次開機時，防止可能危險的涌入電流流入低電阻負載。既可以控制電壓上升時 間，也可以控制電流上升時間。通過電壓轉換速率控制功能，800V 電源的電 壓上升時間可以從低速0.1V/s 提高到高速1600V/s。在恒定電流控制下運行時， Model 2260B-30-108 的輸出電流上升時間可以從0.001A/s 低轉換速率提高 到216A/s 最大值編程。編程電流上升時間會把Series 2260B 電源置入恒定電 流控制優先模式，在這種模式下，電流轉換速率限制著電壓在被測設備(DUT) 中上升的速度。除控制上升時間外，還可以編程下降時間；下降時間的值可以 不同于上升時間的值?？梢跃_控制向負載傳送的功率，防止過沖尖峰或過高 的涌入電流，防止損壞元件、模塊或設備，為LED 之類的元件生成更加精確 的特性I-V 曲線。

可變轉換速率控制功能，精確控制電壓上升時間。

主要特點:

• 360W、720W 和1080W 三種版本，支持高達800V 的電壓和高達108A 的電流

• 可編程電壓或電流上升時間和下降時間，防止涌入電流損壞低阻抗負載

• 恒流優先模式，在為LED 供電時減少電壓和電流過沖

• 可編程內部電阻，仿真電池輸出

• 模擬控制接口、USB 接口、LAN接口或選配GPIB 接口可供選擇，實現自動控制

• 在一個標準機架寬度中放入六臺寬71mm 的360W 儀器、三臺寬142mm 的720W 儀器或兩臺寬214mm 的1080W 儀器，最大限度地減少工作臺和測試系統空間

應用

• 環境測試、壓力測試、加速使用壽命測試

• LED 和高功率器件測試

• 汽車測試

• 電池研究和測試

• 生產測試

仿真電池輸出特性

如果想模擬真實供電條件測試您的待測電路，需要保證測試用電源的輸出電阻 與真實供電條件下電源的輸出電阻一致。例如，電池擁有可變內部電阻，使用 電池供電的設備將對設備應用一個電壓，這個電壓在經過電池的內部電阻時會 出現電壓下跌。Series 2260B 電源有多種型號，內部電阻可以高達555W，仿 真各種電池化學特點和負載條件。

使用可編程內部電阻，仿真電池的輸出。在這個例子中，Model 2260B-80-13 電源仿真一塊 10V 電池，其內部電阻是0W、0.9W、1.8W 和2.7W。由于經過電池內部電阻的電壓下跌，輸 出端子上得到的電壓從10V 下跌到5.98V。

靈活快速，適用于自動測試系統

通過USB、LAN 或選配的GPIB 接口，Series 2260B 電源將在任何自動系統 中運行。此外，這些電源擁有模擬控制功能，可以通過外部電壓和電阻控制輸出。 另外，Series 2260B 電源擁有快速放電功能，可以迅速耗散輸出上的電壓。這 些電源還為負載變化提供了1ms 快速跳變恢復時間。快速放電時間與快速瞬態 響應相結合，最大限度地縮短了自動測試系統中的關鍵測試時間。

創建自定義電壓源波形

內部測試序列模式允許Series 2260B 按設定依次輸出一系列電壓點，并可以 為每個電壓點設置不同的駐留時間。可以存儲并重復使用測試序列，確定各種 電壓電平下的DUT 性能。此外，可以使用模擬輸入控制，創建電壓廓線，仿 真電池怎樣對快速變化的負載電流要求做出反應，如大的涌入電流。另外，可 以生成綜合DC 輸出電平，在上面疊加一個AC 信號，測試電路怎樣對DC 電 源上的噪聲做出反應。模擬輸入控制參數可以是電壓輸入，也可以是電阻輸入。 通過這種模擬控制功能，可以生成各種類型的DC 電源信號，在各種條件下測 試電路和器件。

信號發生器( 上圖) 控制2260B，創建復雜的DC 電源波形，( 下圖) 仿 真由于DC 電源線上大的涌入電流和噪聲導致的電壓下跌。

技術數據 (23℃ ±5℃ )

調節(CV)：
負載：0.05% 的設置 + 5mV。
線路：0.05% 的設置 + 3mV。
REGULATION (CC)：
負載：0.1% 的設置 + 5mA。
線路：0.1% 的設置 + 5mA。
電壓轉換速率范圍：上升和下降：
0.1V/s ~ 60V/s (2260B-30-36, 2260B-30-72,260B-30-108)。
0.1V/s ~ 160V/s (2260B-80-13, 2260B-80-27,2260B-80-40)。
0.1V/s ~ 60V/s (2260B-250-4, 2260B-250-9,2260B-250-13)。
1V/s ~ 1600V/s (2260B-800-1, 2260B-800-2,2260B-800-4)。
電流轉換速率范圍：上升和下降：
0.01 A/s ~ 72.00A/s (2260B-30-36)。
0.1 A/s ~ 144.0A/s (2260B-30-72)。
0.1 A/s ~ 216.0A/s (2260B-30-108)。
0.01 A/s ~ 27.00A/s (2260B-80-13)。
0.01 A/s ~ 54.00A/s (2260B-80-27)。
0.01 A/s ~ 81.00A/s (2260B-80-40)。
0.001A/s ~ 9.000A/s (2260B-250-4)。
0.01 A/s ~ 18.00A/s (2260B-250-9)。
0.01 A/s ~ 27.00A/s (2260B-250-13)。
0.001A/s ~ 2.880A/s (2260B-800-1)。
0.001A/s ~ 5.760A/s (2260B-800-2)。
0.001A/s ~ 8.640A/s (2260B-800-4)。
在使用遠程傳感時每條負載線的最大電壓下跌：
30V 和80V 型號：0.6V。
250V 和800V 型號：1V。
輸出延遲時間范圍：
打開延遲和關閉延遲：0s ~ 99.99s。
內部電阻范圍:
0.000W ~ 0.833W (2260B-30-36)。
0.000W ~ 0.417W (2260B-30-72)。
0.000W ~ 5.926W (2260B-80-13)。
0.000W ~ 2.963W (2260B-80-27)。
0.000W ~ 0.278W (2260B-30-108)。
0.000W ~ 1.975W (2260B-80-40)。
0.00W ~ 55.55W (2260B-250-4)。
0.00W ~ 27.77W (2260B-250-9)。
0.00W ~ 18.51W (2260B-250-13)。
0.0W ~ 555.5W (2260B-800-1)。
0.0W ~ 277.8W (2260B-800-2)。
0.0W ~ 185.4W (2260B-800-4)。
串聯和并聯功能:
并聯操作：最多三臺，包括主儀器。
串聯操作：最多三臺，包括主儀器( 僅30V 和80V 型號)。
保護功能：
過壓保護：10% ~ 100% 的額定輸出電壓范圍。
精度：±2% 的額定輸出電壓。
過流保護：~10% 到110% 的額定輸出電流范圍。
精度：±2% 的額定輸出電流。
OTP：內部溫度上升時激活。
隔離電壓：500VDC，到機箱的輸出。
模擬電壓控制：
電壓設置精度：±0.5% 的額定輸出電壓。
電流設置精度：±1% 的額定輸出電流。
模擬電阻控制：
電壓設置精度：±1.5% 的額定輸出電壓。
電流設置精度：±1.5% 的額定輸出電流。

整體特點

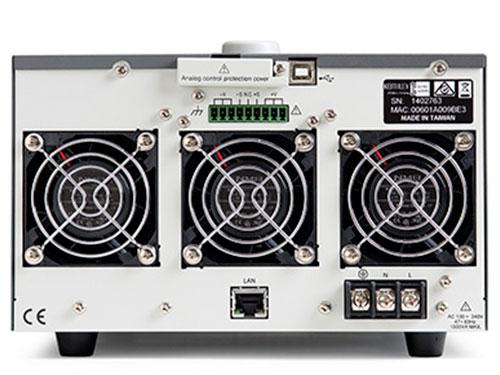

模擬控制：輸出外部電壓或電阻控制，電壓和電流監測輸出，啟動和關閉控制，狀態監測，26 針連接器( 后面板)。
接口:
USB：1.1/2.0, A 型主控接口( 前面板)，B型控制接口( 后面板)。
LAN：100BASE-T (100Mb/s)。
GPIB：( 選配2260B-GPIB-USB 適配器)。
AC 輸入范圍：85VAC-265VAC, 50/60Hz, 單相。
最大功耗：
500VA (2260B-30-36, 2260B-80-13,2260B-250-4, 2260B-800-1)。
1000VA (2260B-30-72, 2260B-80-27,2260B-250-9, 2260B-800-2)。
1500VA (2260B-30-108, 2260B-80-40,2260B-250-13, 2260B-800-4)
功率因數：0.97 ~ 0.99 ( 典型值)。
風扇：熱量傳感控制
環境：
工作時：0° ~ 50℃，20% ~ 85% 相對濕度。
貯存時：-25° ~ 70℃，90% 或以下相對濕度。
溫度系數( 預熱30 分鐘后)：
電壓：100ppm/℃。
電流：200ppm/℃。
安全：滿足歐盟低壓指令。
電磁兼容能力：滿足歐盟EMC 指令。
外觀尺寸，重量：
360W 型號：71mm 寬 × 124mm 高 ×350mm 深(2.80 英寸 × 4.88 英寸 ×13.78 英寸)。
凈重：大約3 公斤(6.6 磅)。
毛重：4.3 公斤(9.5 磅)。
720W 型號：142.5mm 寬 × 124mm 高 ×350mm深(5.61 英寸 × 4.88 英寸 × 13.78 英寸)。
凈重：大約5 公斤(11 磅)。
毛重：6.8 公斤(15 磅)。
1080W 型號：214mm 寬 × 124mm 高 ×350mm 深(8.43 英寸 × 4.88 英寸 ×13.78 英寸)。
凈重：大約7.5 公斤(16.5 磅)。
毛重：9.6 公斤(21 磅)
保修：3 年。
