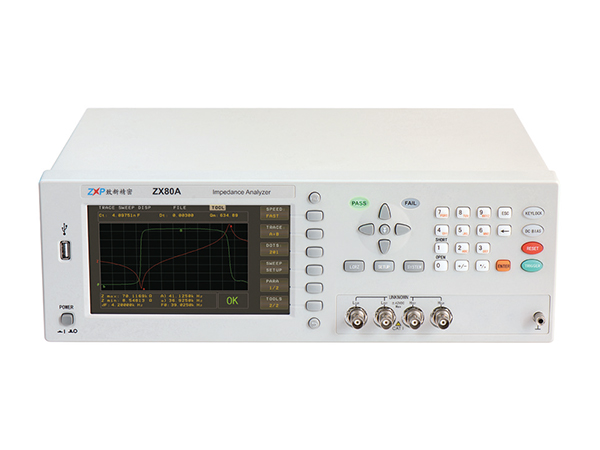

常州市致新精密電子有限公司推出的新一代ZX70A/ZX80A系列阻抗分析儀主要用于鐵電晶體、壓電陶瓷、壓電晶體、超聲波換能器等器件的阻抗分析與測試，是對壓電器件和設備進行頻率掃描和阻抗測量分析的超值解決方案，可以快捷方便地測試壓電器件的各項參數特性。

　　市場上有些傳統型號的超聲阻抗分析儀需要在電腦上運行軟件實現掃描分析功能，而常州致新提供的ZX70A/ZX80A系列超聲阻抗分析儀除了具有電腦掃描分析功能外，還提供在儀器上直接顯示壓電器件阻抗-頻率掃描曲線分析功能。這樣客戶不再需要為每臺儀器配置一臺電腦。這種方式既保證了測試效率，又降低了測試成本、還方便客戶在生產線上使用。同時，ZX70A/ZX80A系列產品使用的是矢量測試原理，其良好的測量精度、超寬的頻率范圍和極好的穩定性，可以滿足超聲器件與材料的絕大部分測量要求。

　　ZX70A/ZX80A系列超聲阻抗分析儀在儀器上就實現掃描圖形，還可以把儀器上屏幕顯示圖形和測試數據直接拷貝到U盤。同時儀器自帶電腦軟件界面，標配版無需另行購買。

　　ZX70A/ZX80A系列超聲阻抗分析儀配備RS232C、USBDEVICE、USBHOST、HANDLER接口，并可選配RS485接口、GPIB接口，可方便地與PC進行數據通訊和遠程控制，以組建自動測試系統。

　　●高速阻抗分析儀，可適用于高速測試系統

　　●0.1%的測試精度，測量速度快(100次/秒)

　　●與國際品牌廠家測試數據可比性高

　　●鍵盤鎖定功能，掉電數據保護功能

　　●簡體中文、英文操作界面

　　●阻抗的頻響特性掃描功能、分析功能

　　●支持U盤升級儀器軟件

　　●儀器內部50組、U盤500組測試文件，可隨時調用

　　●豐富的接口，RS232C、USBDEVICE、HANDLER、GPIB（選件）

　　●ZX70A-200k:阻抗分析儀，最高頻率到200kHz

　　●ZX70AX-200k:阻抗分析儀，最高頻率到200kHz,帶LCR測試功能

　　●ZX70A-500k:阻抗分析儀，最高頻率到500kHz

　　●ZX70AX-500k:阻抗分析儀，最高頻率到500kHz,帶LCR測試功能

　　●ZX70A-1M:阻抗分析儀，最高頻率到1MHz

　　●ZX70AX-1M:阻抗分析儀，最高頻率到1MHz,帶LCR測試功能

　　●ZX80A-2M:阻抗分析儀，最高頻率到2MHz

　　●ZX80AX-2M:阻抗分析儀，最高頻率到2MHz,帶LCR測試功能

　　●ZX80A-5M:阻抗分析儀，最高頻率到5MHz

　　●ZX80AX-5M:阻抗分析儀，最高頻率到5MHz,帶LCR測試功能

　　ZX70A/ZX80A系列阻抗分析儀主要適用對象為各類超聲、水聲器件阻抗特性的測量，包括：壓電陶瓷、蜂鳴片、換能器、超聲清洗機、超聲塑焊機、超聲測距、超聲馬達等所有使用超聲的設備。

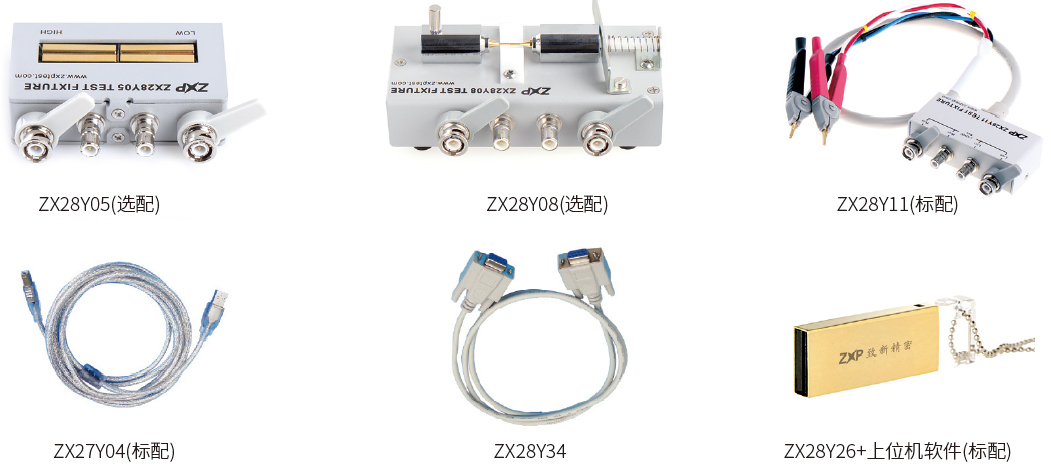

配置常州致新精密阻抗分析電腦軟件，功能更強大

　　●通過導納圓和對數曲線判斷產品缺陷一目了然

　　●測試數據可在電腦上存儲、打印，可對數據溯源

　　●可打印阻抗掃描曲線圖形，方便送樣分析和存檔

　　●一鍵啟動測試功能，操作簡單，生產效率高

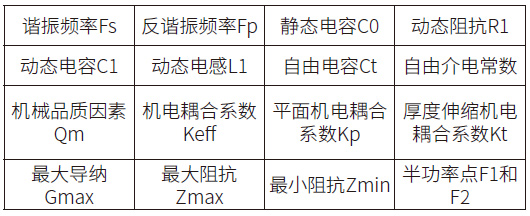

阻抗分析軟件可以測量的參數

阻抗分析軟件測量結果

　　ZX70A/80A阻抗分析儀可以測量和評定壓電陶瓷片、壓電換能器、蜂鳴片等各種器件、設備的參數和性能優劣。通過阻抗-相位-頻率曲線圖和導納圓進行判斷，一目了然。

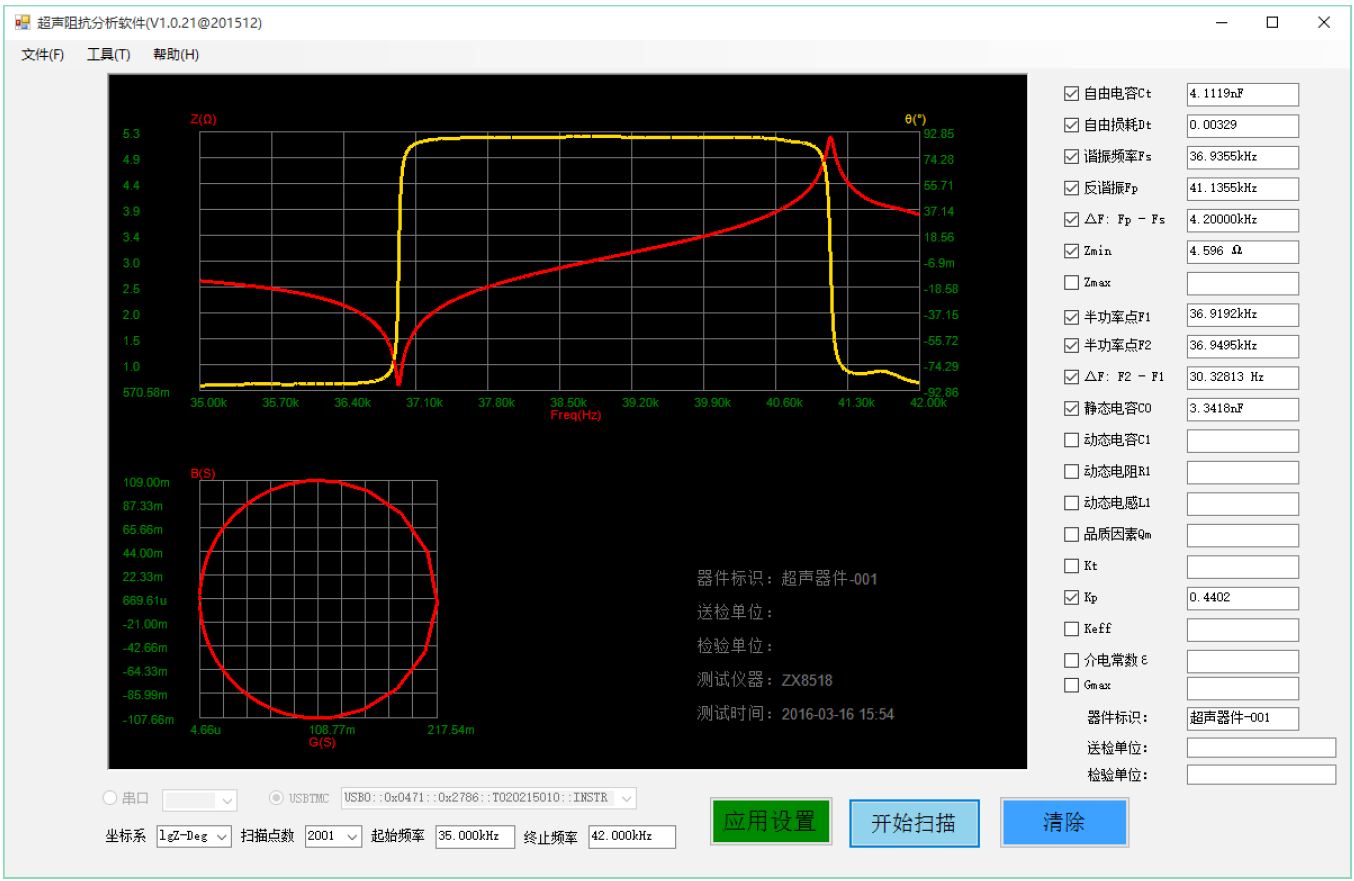

　　正常產品的阻抗-相位-頻率曲線圖和導納圓如下圖所示：

豐富的數據保存和圖像保存功能

　　●新建參數結果

　　用于新建一個EXCEL文檔保存測試的諧振頻率、反諧振頻率、諧振阻抗等參數。

　　●打開參數結果

　　用于打開查看保存的EXCEL文檔

　　●保存掃頻數據

　　用于保存掃描過程中測得的R-X值

　　●保存掃描圖形

　　用于保存掃描的圖形

　　●保存設置條件

　　用于保存本次設置好的掃描測量條件，下次使用時可直接調用。

　　●加載設置條件

　　用于根據文件名調用以前用過的測量文件。

　　阻抗曲線和導納圓在超聲器件的加工、生產過程中的應用如下：

　　●換能器：導納圓不能出現寄生圓，諧振頻率盡可能接近設計頻率，動態阻抗要低，品質因素Qm要接近設計要求，電容要與電路匹配。

　　●壓電陶瓷片：可以直接從導納圓圖和對數坐標判斷器件優劣，如果陶瓷片內部出現分層，或者出現裂紋，對數曲線將出現多峰。導納圓圖上出現多個寄生小圓。

　　●變幅桿：設計、加工和裝配是否合理或有缺陷，直接從導納圓圖上可以明顯地可以看到。

　　●超聲波焊接機：生產加工時，利用導納圓的結果分析焊接機的狀態，通過參數和圖形分析，找到焊接機存在的問題。

　　●超聲清洗機：生產和加工時，振動子的選擇要求其振動性能盡可能一致(帶寬、品質因數、諧振頻率、動態阻抗)。在導納圓圖上，盡可能沒有寄生圓或在諧振點附近沒有寄生圓。通過導納圓可以對換能器的制造、來料檢驗、粘接后的換能器、清洗機進行阻抗特性分析和測量。清洗機的整機測量可以標定機器的諧振頻率和靜態電容，以便匹配電源，可以分析其新的諧振點、注水后的阻抗、電容及整機的振動模態的特性。

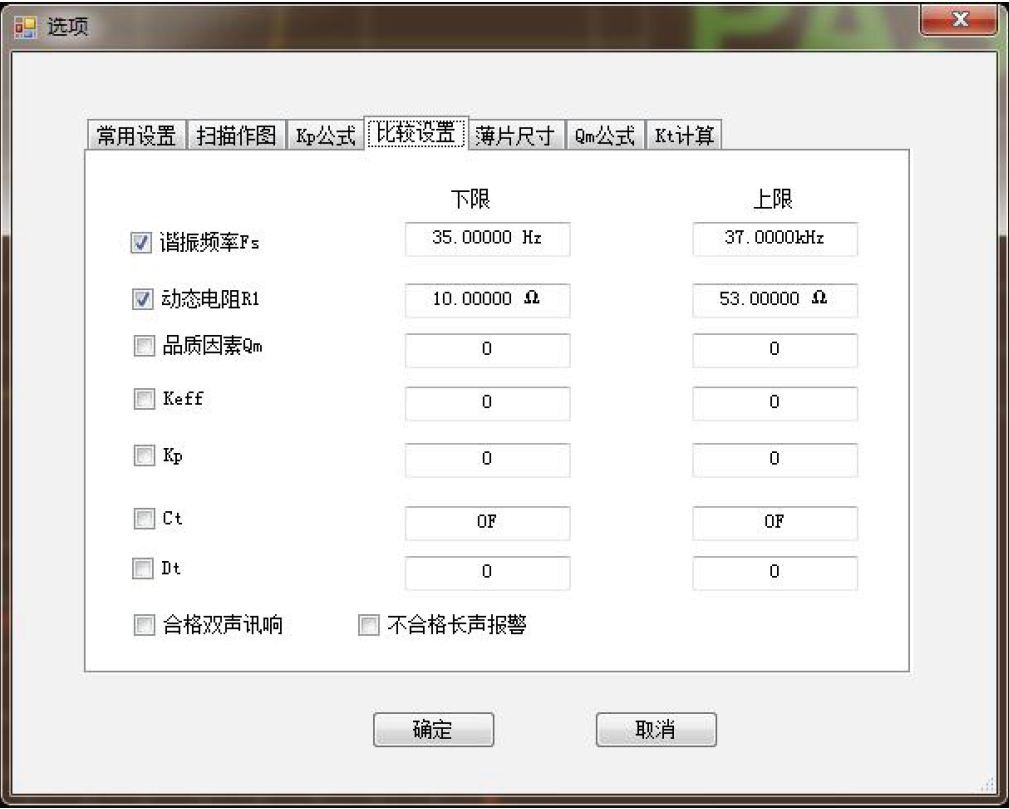

上下限方便判斷產品合格與否

　　多種坐標特性圖

　　常州致新阻抗分析電腦軟件主要可以提供以下坐標特性圖：

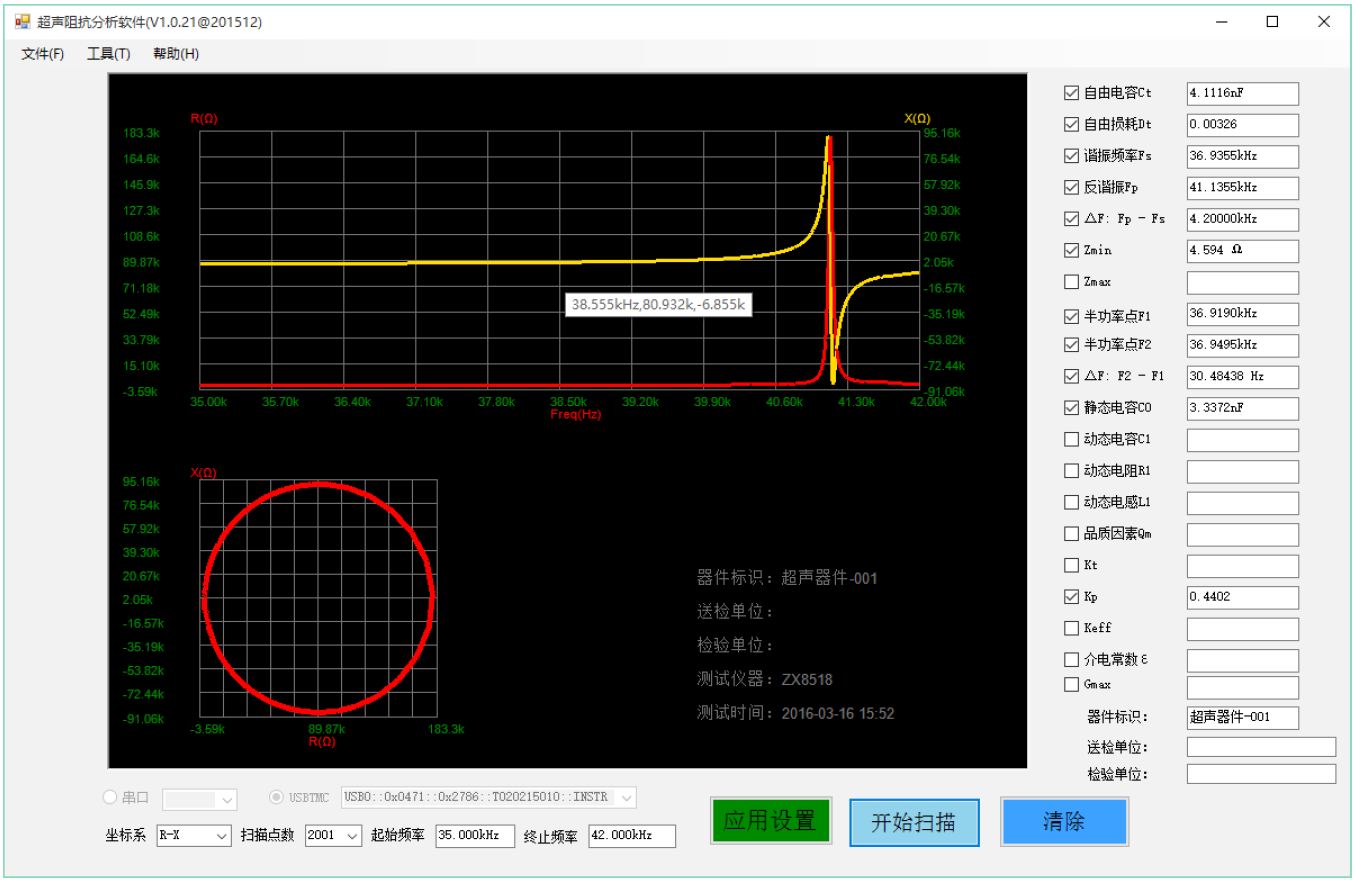

　　(1)阻抗坐標系RXF坐標曲線

(2) 對數坐標系
