AFG1000系列任意波形發生器提供了性價比最好的波形生成工具。 它包括兩個雙通道型號，最高60MHz帶寬，最高10 Vp-p輸出幅度。4種運行模式、50種內置常用波形和內置200 MHz頻率計數器，滿足試驗和測試工作中的大多數波形發生需求。3.95英寸TFT LCD、快捷按鈕、USB接口和PC軟件提供了最直觀的儀器配置方式。

泰克AFG1000 任意波形/函數發生器

主要性能指標

• 雙通道，25?MHz或60 MHz正弦波形，12.5?MHz或30 MHz方波

• 14位，125?MS/s或300 MS/s任意波形，8?k點或1 M點記錄長度

• 幅度1 mVp-p?~ 10?Vp-p?至50 Ω負載

主要特點

• 連續模式、掃描模式、突發模式和調制模式(AM, FM, PM, ASK, FSK, PSK, PWM)滿足學生和其他用戶完成試驗/測試作業的大部分要求

• 64-MB 非易失內存，存儲任意波形

• 內置 6?位分辨率的 200?MHz 計數器為測量頻率/周期/脈寬/占空比提供了簡便精確的方式

• 標配 USB 主控/設備接口，用于擴大內存和遠程控制

• 利用外部 U 盤，免費 ArbExpress 使得編輯用戶自定義波形變得異常簡便

• 兼容 TekSmartLab?，輕松完成教學

• 標配 5?年保修

應用

• 電氣和電子實驗

• 通信實驗

• 傳感器仿真

• 功能測試

性能和特點

1?μHz ~ 25?MHz或60 MHz正弦波形范圍，12位或1?μHz分辨率和±1?ppm漂移高穩定性時基，在頻域中提供杰出的信號保真度。由于1 mVp-p到10 Vp-p輸出幅度范圍及整個頻率范圍內14位或1 mVp-p分辨率，您不必再在輸出幅度和頻率之間進行取舍。

四種不同的運行模式，利用經濟的解決方案，覆蓋大多數應用。內置50種最常用的標準波形和任意波形，使用方便。 高達1 M點任意波形內存，用戶可以復現使用泰克示波器捕獲的或使用?ArbExpress定義的真實世界信號。 內置200?MHz和6位分辨率頻率計數器為測量頻率/周期/脈寬/占空比提供了簡便精確的方式。

易用性

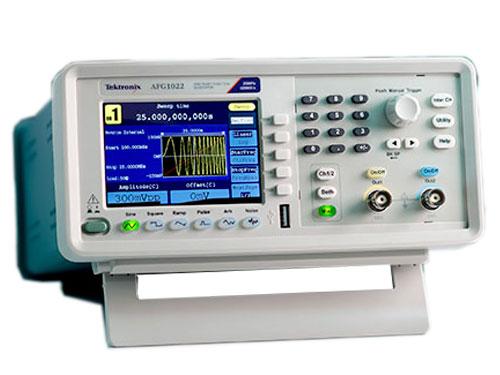

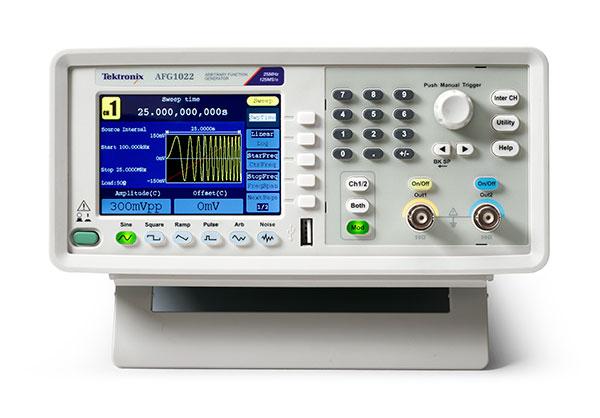

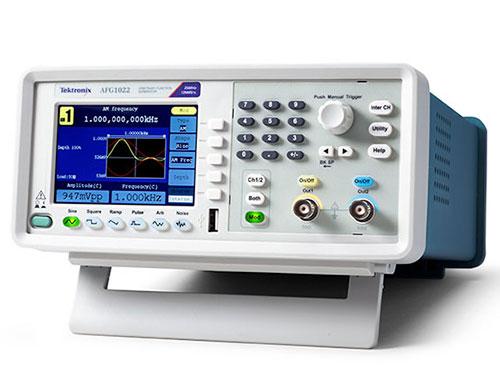

高清3.95英寸彩色TFT顯示器用文本格式和圖形格式顯示相關設置和參數，讓用戶對其設置全面樹立信心，讓他們把重點放在手邊的任務上。前面板快捷按鈕和旋轉旋鈕可以用最少的工作和時間進入最常用的功能和設置。內置64-MB非易失內存及U盤接口，為存儲用戶自定義波形提供無上限的空間。

軟件和解決方案

可以使用 U 盤把免費 ArbExpress 軟件生成的用戶自定義任意波形簡便地加載到 AFG1000 上。

作為泰克教育解決方案的一個構件，AFG1000 可以嵌入到 TekSmartLab 中，提供了經濟高效的教學和實驗室管理解決方案。

技術數據

除另行說明外，所有技術規格都有保證。除另行說明外，所有技術規格適用于所有型號。

通道

• 通道數量

• 2?

內置波形

• 內置波形

• 正弦波、方波、脈沖波、鋸齒波、噪聲波和45種常用任意波形

整體特點

• 正弦波

•


• ?范圍

• AFG1022	AFG1062
  1?μHz 至 25?MHz	1?μHz 至 60?MHz

• 突發模式下的正弦波

• 2?mHz 至 25?MHz

  2?mHz 至 30?MHz

• 有效最大頻率輸出

• 25?MHz

  60?MHz

• 幅度平坦度 (1?Vp-p)，典型值

•


• <10?MHz

• ±0.4?dB

  ±0.5?dB

• ≥10?MHz 且 ≤25?MHz

• ±0.7?dB

• ≥10?MHz 且 ≤60?MHz

• ±0.9?dB

• 諧波失真 (1?Vp-p)

•


• ≤10?MHz

• < -50?dBc

  < -60?dBc

• >10?MHz

• < -50?dBc

  < -47?dBc

• 總諧波失真

• < 0.2%（10?Hz 至 20?kHz，1?Vp-p）

• 雜散信號 (1?Vp-p)，典型值

• < -45?dBc

• 相位噪聲，典型值

• 1?MHz：10?kHz 偏置下 < -110?dBc/Hz，1?Vp-p

• 殘余時鐘噪聲，典型值

• -57?dBm

• 方波

•


• ?范圍

• AFG1022	AFG1062
  1?μHz 至 12.5?MHz	1?μHz 至 30?MHz

• 上升時間/下降時間，典型值

• <12?ns

  <10?ns

• 抖動 (rms)，典型值

• <1?ns

  <500?ps

• 過沖

• <5%

• 鋸齒波

•


• ?范圍

• AFG1022	AFG1062
  1?μHz ~ 1?MHz	1?μHz ~ 2?MHz

• 線性度, 典型值

• ≤ 0.1%的峰值輸出, 10% ~ 90%的幅度范圍, 1?kHz, 1?V?p-p?, 50%對稱性

• 對稱性

• 0.0% 到 100.0%

• 脈沖波

•


• ?范圍

• AFG1022	AFG1062
  1?μHz 至 12.5?MHz	1?μHz 至 30?MHz

• 脈寬范圍

• 40?ns 至 999?ks

  17?ns 至 999?ks

• 脈沖寬度分辨率

• 1?ns 或 4?位

• 脈沖占空比

• <1?MHz，0.1% 至 99.9%（脈沖占空比寬度限制適用）
  ≥1?MHz，50% 固定	≥1?MHz，50% 固定

• 邊沿跳變時間，典型值

• < 12?ns，固定

  < 10?ns，固定

• 過沖，典型值

• <5%

• 抖動 (rms)，典型值

• <1?ns

  <500?ps

• 噪聲

•


• ?噪聲帶寬(-3?dB)

• AFG1022	AFG1062
  25?MHz	50?MHz

• 噪聲類型

• 白高斯

• 直流

•


• ?范圍

• AFG1022	AFG1062
  -5?V ~ +5?V, 50?Ω負載
  -10?V ~ + 10?V, 開路或高阻抗負載

• 任意波形

•


• ?范圍

• AFG1022	AFG1062
  1?μHz ~ 10?MHz	1?μHz ~ 30?MHz

• 突發模式下任意波形

• 2?mHz 到 10?MHz

  2?mHz 到 30?MHz

• 有效模擬帶寬(-3?dB)

• 30?MHz

  60?MHz

• 非易失內存

• 64?MB

• 存儲器

•


• 長度

• 2?~ 8,192?

  2?~ 1M點

• 采樣率

• 125?MS/s

  300?MS/s

• 垂直分辨率

• 14?位

• 上升時間和下降時間

• <10?ns

  <8?ns

• 抖動, 典型值

• <6?ns

• 頻率

•


• ?分辨率

• AFG1022	AFG1062
  1?μHz或12位

• 內部參考穩定性

• ±1?ppm @ 0?~ 40?℃

• 內部參考老化

• 每年±1?ppm

• 幅度

•


• 范圍(50?Ω負載)

•


• ?≤25?MHz

• AFG1022	AFG1062
  1?mVp-p?至 10?Vp-p	1?mVp-p?至 10?Vp-p

• > 25?MHz

• -	1?mVp-p?至 5?Vp-p

• ?范圍 (開路或高阻抗負載)

•


• ≤25?MHz

• 2?mVp-p?至 20?Vp-p

  2?mVp-p?至 20?Vp-p

• > 25?MHz

• -	2?mVp-p?至 10?Vp-p

• 精度

• ±(1%的設置值 +1?mVp-p), (1?kHz正弦波形, 0?V偏置)

• 分辨率

• 1?mVp-p, 1?mVrms或4位

• 單位

• Vp-p, Vrms

• 輸出阻抗

• 50?Ω (典型值)

• 本地阻抗設置

• 可以選擇：50?Ω, 1?Ω ~ 10.000?kΩ, 高阻抗 (根據選擇的負載阻抗調整顯示的幅度)

• 隔離

• 沒有浮動接地，信號接地連接到機箱接地

• 信號輸出保護

• 開路容限，在過流時市電輸出自動失效

直流偏置

• 范圍

• ±(5?Vpk– 幅度p-p/2), 50?Ω負載

  ±(10?Vpk– 幅度p-p/2), 開路或高阻抗負載

• 精度

• ±(1% 的 |設置值| + 1?mV + 0.5%的幅度 (Vp-p))

• 分辨率

• 1?mV或4位

調制

調制模式、掃描模式和突發模式只適用于AFG1022上的通道1。

AFG1062支持同等強度的雙通道，支持調制模式、掃描模式和突發模式。

• 幅度調制

•


• 載波波形

• 正弦波、方波、鋸齒波、任意波，DC和噪聲除外

• 源

• 內部/外部

• 內部調制波形

• 正弦波、方波、鋸齒波、噪聲波、任意波

• 內部AM頻率

• 2?mHz 到 20?kHz

• 厚度

• 0.0% 到 100.0%

• 頻率調制

•


• 載波波形

• 正弦波、方波、鋸齒波、任意波，DC和噪聲除外

• 源

• 內部/外部

• 內部調制波形

• 正弦波、方波、鋸齒波、噪聲波、任意波

• 內部調制頻率

• 2?mHz 到 20?kHz

• 頻率偏差

• (受到載波波形類型限制)

  AFG1022	AFG1062
  2?mHz 到 12.5?MHz	2?mHz 到 30?MHz

• 相位調制

•


• 載波波形

• 正弦波、方波、鋸齒波、任意波，DC和噪聲除外

• 源

• 內部/外部

• 內部調制波形

• 正弦波、方波、鋸齒波、噪聲波、任意波

• 內部PM頻率

• 2?mHz 到 20?kHz

• 相位偏差

• 0° 到 180°

• 幅移鍵控

• (僅AFG1062)

• 載波波形

• 正弦波、方波、鋸齒波、任意波，DC和噪聲除外

• 源

• 內部/外部

• 內部調制波形

• 50%占空比方波

• ASK速率

• 2?mHz 到 100?kHz

• 頻移鍵控

•


• 載波波形

• 正弦波、方波、鋸齒波、任意波，DC和噪聲除外

• 源

• 內部/外部

• 內部調制波形

• 50%占空比方波

• FSK速率

• 2?mHz 到 100?kHz

• 相移鍵控

• (僅AFG1062)

• 載波波形

• 正弦波、方波、鋸齒波、任意波，DC和噪聲除外

• 源

• 內部/外部

• 內部調制波形

• 50%占空比方波

• PSK速率

• 2?mHz 到 100?kHz

• 脈沖寬度調幅

• (僅AFG1062)

• 載波波形

• 脈沖, ≤1?MHz

• 源

• 內部/外部

• 內部調制波形

• 正弦波、方波、鋸齒波、任意波，DC和噪聲除外

• PWM頻率

• 2?mHz 到 20?kHz

• 偏差

• 0.0% 到 50.0% 的脈沖周期

掃描

調制模式、掃描模式和突發模式只適用于AFG1022上的通道1。

AFG1062支持同等強度的通道，支持調制模式、掃描模式和突發模式。

• 載波波形

• 正弦波, 方波, 鋸齒波, 任意波形 (僅AFG1062)

• 最小開始-停止頻率

• 1?μHz

• 最大開始-停止頻率

•


• ?正弦

• AFG1022	AFG1062
  25?MHz	60?MHz

• 方波

• 12.5?MHz

  30?MHz

• 鋸齒波

• 1?MHz

  2?MHz

• 類型

• 線性, 對數

• 方向

• 向上/向下

• 掃描時間

• 1?ms ~ 500?s ± 0.1%

• 觸發源

• 內部，外部，手動

突發

調制模式、掃描模式和突發模式只適用于AFG1022上的通道1。

AFG1062支持同等強度的通道，支持調制模式、掃描模式和突發模式。

• 波形

• 正弦波、方波、鋸齒波、脈沖波，任意波，DC和噪聲除外

• 觸發類型

• AFG1022: 數量(1?~ 50,000個周期), 無窮大, 選通

  AFG1062: 數量(1?~ 1,000,000個周期), 無窮大, 選通

• 開始相位

• -360° 到 +360°

• 觸發源

• 內部、外部或手動

• 內部觸發間隔

• (40?ns或(周期數 x 時間周期) ~ 500?s) ± 1%

• 選通源

• 外部觸發

頻率計數器

• 功能

• 頻率，周期，正脈寬，占空比

• 頻率范圍

• 100?mHz 到 200?MHz

• 頻率分辨率

• 6?位

• 耦合模式

• 交流、直流

• 電壓范圍和靈敏度，DC耦合 (非調制信號)

•


• 100?mHz 到 100?MHz

• 250?mVp-p?~ 5?Vp-p?(AC + DC)

• 100?MHz 到 200?MHz

• 450?mVp-p?~ 3?Vp-p?(AC + DC)

• 電壓范圍和靈敏度，AC耦合 (非調制信號)

•


• 1?Hz 到 100?MHz

• 250?mVp-p?至 5?Vp-p

• 100?MHz 到 200?MHz

• 450?mVp-p?至 4?Vp-p

• 脈寬和占空比指標

• 1?Hz 到 10?MHz

• 輸入阻抗

• 1?M Ω，并聯100 pF

• 高頻噪聲限制 (HFR)

• 開/關(HFR頻率 = 500?kHz)

• 靈敏度

• 低，中，高

• 觸發電平范圍

• -2.5?V 到 +2.5?V

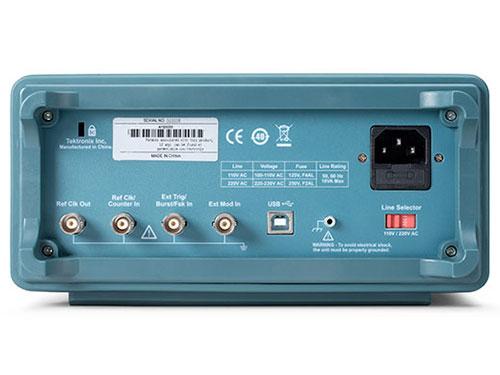

輔助輸入和輸出

• 外部調制輸入

•


• 輸入頻率范圍

• DC - 20?kHz

• 輸入電壓范圍

• 除FSK外：±1?V滿刻度，F(xiàn)SK:3.3?V邏輯電平

• 輸入阻抗

• 12?kΩ（典型值）

• 外部觸發輸入

•


• 電平

• 兼容TTL

• 斜率

• 上升或下降(可以選擇)

• 脈沖寬度

• >100?ns

• 外部參考時鐘輸入

• (共享頻率計數器輸入)

• 阻抗

• 400?Ω, AC耦合

• 要求的輸入電壓擺幅

• 100?mVp-p?~ 5?Vp-p

• 鎖定范圍

• 10?MHz ±9?kHz

• 外部參考時鐘輸出

•


• 頻率

• 10?MHz

• 阻抗

• 50?Ω, DC耦合

• 幅度

• 1.6?Vp-p?50?Ω負載

• 通信接口

•


• USB

• 主機和設備，USB TMC一致性測試

顯示器

• 顯示器類型

• 3.95英寸

• 顯示器分辨率

• 480?x 320?

• 顯示顏色

• 65,536?

菜單和聯機幫助語言

• 菜單和聯機幫助語言

• 英文和簡體中文

電源

• 供電

• 220~240?VAC, 100~120?VAC, 50/60?Hz, CATⅡ

• 消耗

• AFG1022:<28?W

  AFG1062:<35?W

• 熔絲

• 110?V：250?V, F1AL

  220?V：250?V, F0.5AL

• 暖機時間

• 30分鐘(典型值)

物理特點

• 外觀尺寸(寬、高、深)

• 230?× 110?× 306毫米(9.0?× 4.4?× 12.1英寸)

• 重量

•


• 凈重

• 3.4千克(7.5磅)

• 毛重

• 4.7千克(10.3磅)

EMC 環境和安全

• 溫度

•


• 工作

• 0℃ 至 40℃（32℉ 至 104℉）

• 貯存溫度

• -20℃ 至 60℃（-20℉ 至 144℉）

• 相對濕度，非冷凝

• 工作狀態： ≤ 80%, +0℃ 至 +40℃ (+32℉ 至 +104℉)

  非工作狀態： 5% 至 90%, < +40℃ (+104℉)

  非工作狀態： 5% 至 80%, ≥ +40℃ (+104℉) 至 ≤ +60℃ (+140℉)

• 海拔高度

• 工作狀態： 最高3,000米(9843英尺)

  非工作時：最高12,000米(39,370英尺)

• 冷卻方式

• 風扇冷卻

• EMC 合規性

•


• 歐盟

• EN 61326-1?

• 澳大利亞/新西蘭

• CISPR 11, Class A

• 安全標準

•


• UL 61010-1

•


• CAN/CSA-C22.2?No. 61010-1

•


• EN 61010-1

•


• IEC 61010-1
