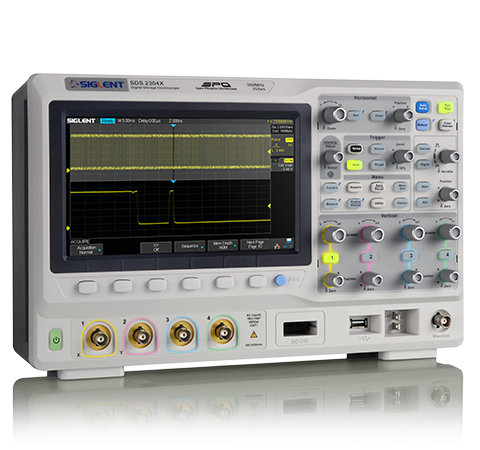

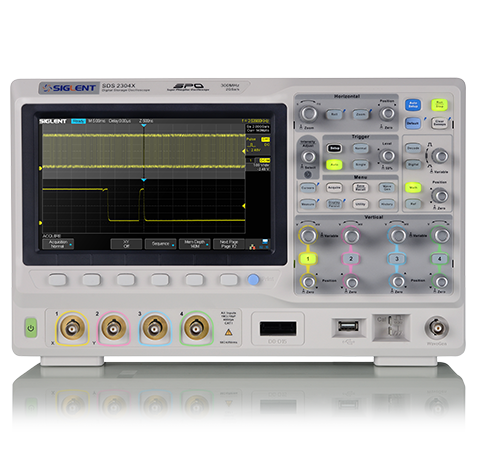

主要特性
模擬帶寬70 MHz，100 MHz，200 MHz，300 MHz
實時采樣率最高2 GSa/s
存儲深度可達140 Mpts
波形捕獲率達140,000 wfm/s（正常模式）；500,000 wfm/s（Sequence模式）
創新的SPO架構
傳統的數字示波器，波形數據處理、顯示都在CPU中完成，CPU成為整個數據采集、處理和顯示的瓶頸?；赟PO架構的SDS2000X系列智能示波器采用了SIGLENT自主創新的波形采集、圖像處理引擎，利用FPGA完成波形的處理和顯示，實現了
波形捕獲率高達 500,000 幀/秒 - 使示波器能快速捕獲到低概率事件

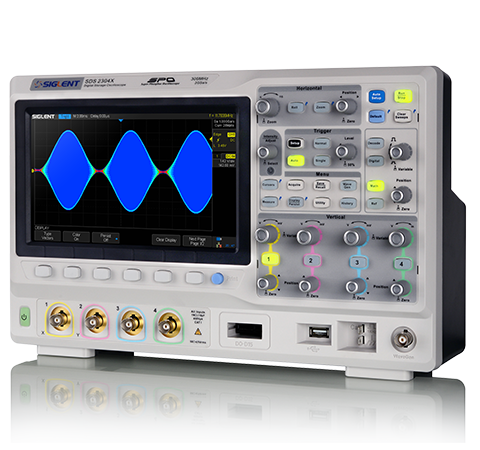

256級波形輝度等級及色溫顯示
數字觸發 - 低抖動、高觸發靈敏度
存儲深度達 140 Mpts
利用這些特性，用戶可快速發現偶發的毛刺和異常信號，查找出問題根源。
波形捕獲率高達 500,000 幀/秒 - 使示波器能快速捕獲到低概率事件
256級波形輝度等級及色溫顯示
數字觸發 - 低抖動、高觸發靈敏度
存儲深度達 140 Mpts
利用這些特性，用戶可快速發現偶發的毛刺和異常信號，查找出問題根源。
順序模式(Sequence)
順序模式將波形存儲空間分成多段，每段空間存儲一個觸發幀，最大可以采集80,000 個觸發事件，在Sequence周期內可最大限度地降低死區時間（小至2μs）, 提高對異常事件的捕獲概率。
Sequence模式下采集的波形也可以通過歷史模式（History）進行回放。
Sequence模式下采集的波形也可以通過歷史模式（History）進行回放。
歷史模式（History）
后臺運行的歷史模式最大可記錄80,000 幀波形，并且可查看每幀波形的時間戳。
歷史波形自動實時錄制，隨時可回放歷史波形觀察異常事件，并通過光標或測量參數快速定位問題來源。
按下面板上的“History”按鍵可以快速啟動該功能。
歷史波形自動實時錄制，隨時可回放歷史波形觀察異常事件，并通過光標或測量參數快速定位問題來源。
按下面板上的“History”按鍵可以快速啟動該功能。
集成10種一鍵操作
把用戶最常用的功能做成了一鍵操作，共計10種，分別為一鍵縮放，一鍵滾動，一鍵打印，一鍵余輝，一鍵測量，一鍵進入歷史模式，一鍵恢復默認設置，一鍵光標，一鍵清除，一鍵自動捕獲。
ERES 增強分辨率模式
ERES采集模式能有效提高信噪比，并且不像平均模式那樣依賴于信號的周期性和觸發點的穩定。
SDS2000X支持ERES 模式，等效分辨率可達 11 bit。
SDS2000X支持ERES 模式，等效分辨率可達 11 bit。
規格參數
| 帶寬 | 70 MHz 、100 MHz 、200 MHz、300 MHz |
| 實時采樣率 | 2 GSa/s |
| 通道數 | 2/4 + EXT |
| 存儲深度 | 140 Mpts/CH |
| 最高波形捕獲率 | 500,000 wfm/s（Sequence模式） |
| 垂直分辨率 | 8 bit（ERES 模式下，等效分辨率可達11 bit） |
| 輸入阻抗 | 1 MΩ || 20 pF,50 Ω |
| 時基范圍 | 1.0 ns/div ~ 50 s/div ROLL: 50 ms ~ 50 s/div |
| 觸發類型 | 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video） |
| 串行數據解碼類型 | IIC, SPI, UART/RS232, CAN, LIN |
| 16路數字通道（選配） | 最高采樣率 500 Msa/s，存儲深度 14 Mpts/CH |
| 數學運算 | A +B、A-B、A*B、A/B、FFT、Diff、Intg、Sqrt |
| 自動測量 | 37 種自動測量功能，支持測量統計、Gating 測量、Math測量、History 測量和 Ref 測量 |
| 外部存儲 | 位圖存儲（.BMP）、CSV、二進制波形數據（.BIN）、設置存儲（.SET）、Matlab 數據文件（.DAT） |

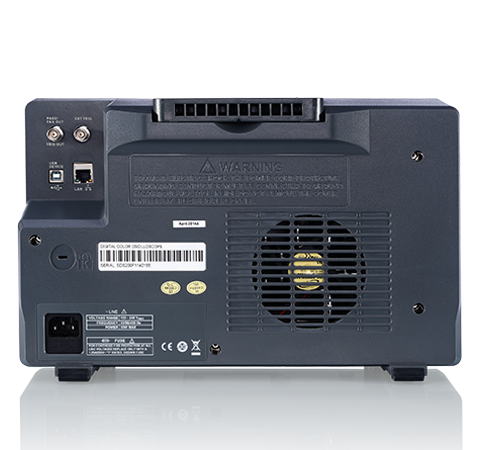

| 接口 | USB Host、USB Device、LAN、Pass/Fail、Trigger Out |
| 屏幕 | 8 英寸 TFT-LCD 屏，分辨率 800*480 |
| 最大輸入電壓 | 1 MΩ ≤ 400 Vpk(DC + Peak AC <=10 kHz) 50 Ω ≤ 5 Vrms |
| 尺寸 | 352 mm * 128 mm * 224 mm（長、寬、高） |
| 重量 | 2 通道凈重 3.4 Kg，4 通道凈重 3.6 Kg 2 通道毛重 4.9 Kg，4 通道毛重 5.2 Kg |
型號
模擬帶寬
通道數
最高實時采樣率
最高波形捕獲率
最大存儲深度
參考價(含稅)
SDS2304X（停產）
300 MHz
4
2 GSa/s
500,000 wfm/s
140 Mpts
￥18,480
SDS2302X
300 MHz
2
2 GSa/s
500,000 wfm/s
140 Mpts
￥14,280
SDS2204X（停產）
200 MHz
4
2 GSa/s
500,000 wfm/s
140 Mpts
￥13,580
SDS2202X
200 MHz
2
2 GSa/s
500,000 wfm/s
140 Mpts
￥9,980
SDS2104X（停產）
100 MHz
4
2 GSa/s
500,000 wfm/s
140 Mpts
￥10,280
SDS2102X
100 MHz
2
2 GSa/s
500,000 wfm/s
140 Mpts
￥ 7,280
SDS2074X（停產）
70 MHz
4
2 GSa/s
500,000 wfm/s
140 Mpts
￥ 9,480
SDS2072X
70 MHz
2
2 GSa/s
500,000 wfm/s
140 Mpts
￥ 7,080
