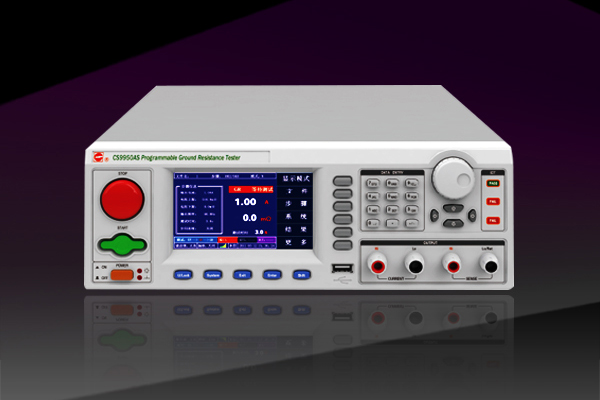

CS9950S程控接地電阻測試儀 CS9950S型程控接地電阻測試儀,它們采用微電腦控制器控制輸出電流的大小和輸出電流的頻率；測試儀電流輸出為恒流源輸出，即在測試儀的測試范圍內，輸出電流的大小不隨外接負載阻值的變化而變化，輸出電流值為設置電流值；具有開路報警功能，配備PLC所需的信號輸入、輸出接口，可方便的與PLC組成綜合測試系統，亦可選配RS232接口，能夠準確地測量各種電機、電器、儀器儀
CS9950S程控接地電阻測試儀
CS9950S程控接地電阻測試儀
CS9950S程控接地電阻測試儀
| 型號 | CS9950S | CS9950AS | ||
| GR | 輸出電流 | 范圍 | 3.00A～30.00A | 3.00A～25.00A |
| 精度 | ±（1.5％讀值+0.2A） | |||
| 分辨率 | 0.01A | |||
| 最大輸出功率 | 135W（30A/0.15Ω） | 93.75W（25A/0.15Ω） | ||
| 最大輸出電流 | 30A | 25A | ||
| 電阻上限設定值 | （30A÷電流設定值）×150mΩ | （25A÷電流設定值）×150mΩ | ||
| 輸出波形 | 正弦波 | |||
| 輸出波形失真度 | ≤2%（空載或純阻性負載） | |||
| 波峰因數 | 1.3～1.5 | |||
| 輸出信號類型 | DDS+功放（業內領先） | |||
| 測試時間 | 0,0.3s～999.9s 0=連續測試 | |||
| 間隔時間 | 0.0s～999.9s 0=間隔時間關 | |||
| 接地電流表 | 測量范圍 | 3.00A～30.00A | 3.00A～25.00A | |
| 分辨率 | 0.01A | |||
| 精度 | ±（1.5％讀值+0.2A） | |||
| 顯示值 | 均方根值 | |||
| 接地電阻表 | 范圍 | 0～510mΩ | ||
| 精度 | 電流<5.00A時為±（3％讀值+3mΩ） 電流≥5.00A時為±（2％讀值+2mΩ） | |||
| 分辨率 | 0.1mΩ | |||
| 測量法 | 四端法 | |||
| 計 時 器 | 范圍 | 0～999.9s | ||
| 分辨率 | 0.1s | |||
| 精度 | ±（0.1%+50ms） | |||
CS9950S程控接地電阻測試儀
CS9950S程控接地電阻測試儀
名稱 | 型號 | 圖片 | 類型 | 描述 |
接地附件（紅色） | CS26011-1 |  | 標配 | 1個 |
接地附件（黑色） | CS26011-2 |  | 標配 | 1個 |
電源線 | CS26031-1 |  | 標配 | 1個 |
數據連接線 | CS26023-1 |  | 標配 | 1個 |
USB接口電纜 | CS26027-1 |  | 選配 | 1個 |
接地點檢盒 | CS26035 |  | 選配 | 1個 |
