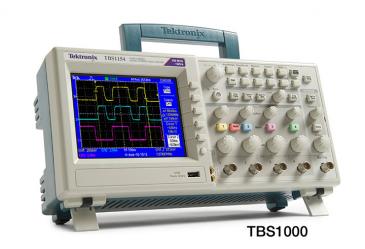

泰克TBS1000 系列數字存儲示波器

TBS1000 數字存儲示波器系列設計緊湊，性?xún)r(jià)比高。TBS1000 系列示波器集各種標準功能于一身，包括 USB 連接、16?種自動化測量、極限測試、數據記錄和上下文相關幫助，助您事半功倍。

主要性能指標

• 150?MHz、100?MHz 和 60?MHz 帶寬型號

• 4?通道型號

• 全部通道均實現 1?GS/s 采樣率

• 所有通道上 2.5k 點記錄長度

• 高級觸發，包括脈寬觸發和選行視頻觸發

主要功能

• 16?個自動測量和 FFT 分析可簡化波形分析

• 內置的波形極限測試

• 自動化、擴展的數據記錄功能

• 自動設置和信號自動量程

• 內置的上下文相關幫助

• 探頭自檢

• 多語言用戶界面

• 5.7?英寸（144?毫米）有源 TFT 彩色顯示器

• 體型小，重量輕 - 僅 4.9?英寸（124?毫米）厚，重 4.4?磅（2?公斤）

連接

• 前面板配有 USB 2.0?主控端口，存儲數據便捷

• 后面板上有 USB?2.0?設備端口用于連接 PC 或直接打印到 PictBridge? 兼容打印機

• 包括用于連接平臺的 Tektronix OpenChoice? 軟件

數字精度，精確測量

帶寬高達 150?MHz，最大采樣率達 1?GS/s，遠高于同等價位的其他數字存儲示波器。泰克專有采樣技術能夠?qū)崟r(shí)采樣，所有通道均實現指明的采樣率，始終準確捕獲信號。使用多條通道時不會降低采樣性能。

利用泰克專有數字實時采樣技術，查看其他示波器可能漏掉的所有細節

TBS1000 數字示波器系列特別適合滿足當前苛刻的測量要求需求。TBS1000 系列擁有多種功能和內置工具，易學易用，特別適合初次使用示波器的用戶或使用經驗豐富的人員。TBS1000 系列擁有與 Tektronix TDS 示波器家族相同的用戶界面，操作 TBS1000 時您是在使用世界上最流行的示波器平臺。全球運行的泰克示波器數量已經超過 500,000?臺。

迅速簡便地捕獲波形

為簡化與現有課程的整合，TBS1000 還包括一張教育資源光盤，其中裝有多種工具，可幫助新手掌握示波器的使用方法。TBS1000 以您可以承受的價格，提供您需要的工具和性能。

檢修設備的必備工具

包括上升沿/下降沿、脈沖寬度和視頻在內的高級觸發功能，幫助您快速隔離所需信號。只要捕獲到信號，高級數學運算功能和自動化測量功能便可加快分析速度。執行 FFT 或加、減或乘波形十分迅速。16?種自動化測量功能，快速可靠地計算頻率或上升時間等重要信號特點，內置極限測試功能輕松識別信號中的問題。

使用高級數學運算功能執行 FFT，十分快速

專為方便您的工作而設計

TBS1000 系列示波器采用易用且熟悉的操作設計，滿足您對泰克的一貫期望。

直觀操作

直觀的用戶界面配有每條通道專用垂直控制、自動設置和自動量程的功能，使這些儀器變得簡單易用，從而縮短學習時間，提高工作效率。

隨時隨地助您一臂之力

上下文相關幫助系統專門針對您正在處理的任務提供重要信息

內置的幫助菜單提供有關示波器特點和功能的重要信息。使用與用戶界面相同的語言提供幫助。

探頭自檢

進行測量前，只要使用一個按鈕便可啟動快速、簡便的程序，檢查探頭補償狀況。

極限測試

極限測試可以將任何觸發的輸入信號與用戶定義模板進行比較，快速提供通過/失敗結果

示波器可以判斷輸入波形是否超過預定義邊界，自動監測源信號和輸出的通過或失敗結果。違規時可以觸發特定動作，包括停止波形采集、停止極限測試功能、將失敗的波形數據或屏幕圖像保存到 USB 存儲設備中或者上述動作的任何組合操作。這為制造或服務應用提供了理想的解決方案，因?yàn)檫@些應用需要快速做出決策。

靈活地傳送數據

數據記錄功能可以自動保存觸發的波形。

使用前面板上的 USB 主控端口，快速保存儀器設置、屏幕截圖和波形數據。內置的數據記錄功能可以設置示波器，將用戶指定的觸發波形保存到 USB 存儲設備中，時間長達 24?小時。還可以選擇“無限”選項不間斷監控波形。該模式可以將觸發波形保存到外部 USB 存儲設備，沒有時間長度限制，直到存儲設備存滿為止。示波器還會到時引導您插入另一個 USB 存儲設備以繼續保存波形。

PC 連接方便

使用后面板 USB 設備端口和隨附的 OpenChoice PC 通信軟件捕獲、保存和分析測量結果，非常方便。將屏幕圖像和波形數據拖入獨立桌面應用程序或直接拖入 Microsoft Word 和 Excel，十分簡單。或者，如果您不愿意使用 PC，也可以直接連接任何兼容 PictBridge 打印機來打印圖像。

使用 OpenChoice? PC 通信軟件，輕松捕獲、保存和分析測量結果

您可以依賴的性能

除了業內領先的服務和支持外，每臺 TBS1000 系列示波器均標配 5?年保修。

教育資源

每臺 TBS1000 示波器都帶有一張教育資源光盤，其中裝有多種工具，幫助新手掌握示波器的使用方法。教育資源光盤包括兩套實驗室和講師指南及兩本入門手冊。示波器介紹實驗室和講師指南闡述了示波器工作基礎知識，并全面配備適合課堂環境的操作練習。示波器探頭介紹實驗室和講師指南闡述了探頭基礎知識，以及探頭對測量質量有哪些影響。光盤上的兩本入門手冊是泰克最流行、使用最廣泛的入門手冊：深入了解示波器和探頭基礎知識。

標配教育資源光盤裝有多種工具，可幫助新手掌握示波器的使用方法。

技術規格

除另行說明外，所有技術規格均受保證。除另行說明外，所有技術規范適用于所有型號。

型號概述

1在2 mV/div 時帶寬是 20?MHz

垂直系統 — 模擬通道

• 垂直分辨率

• 8?位

• 輸入靈敏度范圍

• 使用經校準的微調時所有型號均為 2?mV 至 5?V/div

• DC增益精度

• ±3%，從 10?mV/div 至 5?V/div

• 最大輸入電壓

• 300?VRMS?CAT II；超過 100?kHz 時以 20?dB/倍頻程下降至 3?MHz 時的 13Vp-p?AC

• 偏置范圍

• 2?mV 至 200?mV/div：±1.8?V

  >200?mV 至 5?V/div：±45?V

• 帶寬限制

• 20?MHz

• 輸入耦合

• AC、DC、GND

• 輸入阻抗

• 1?MΩ，并聯 20?pF

• 垂直縮放

• 垂直擴展或壓縮動態或停止波形

水平系統 — 模擬通道

• 時基范圍

• 5?ns 至 50?s/div

• 時基精度

• 50?ppm

• 水平縮放

• 水平擴展或壓縮動態或停止波形

輸入/輸出端口

• USB 接口

• 前面板上的 USB 主控端口支持 U 盤

• 儀器背面的 USB 設備端口支持連接到 PC 和所有 PictBridge??兼容打印機

• GPIB 接口

• 選配

數據存儲

• 非易失存儲器

•


• 參考波形顯示

• 2.5K 點參考波形

• 沒有 U 盤時的波形存儲

• 2.5K 點

• 最大 U 盤容量

• 64?GB

• 有 U 盤時的波形存儲

• 每 8?MB 96?個或以上參考波形

• 沒有 U 盤時的設置

• 10?個前面板設置

• 有 U 盤時的設置

• 每 8?MB 有 4000?個或更多前面板設置

• 有 U 盤時的屏幕圖

• 每 8?MB 128?個或以上屏幕圖（圖像數量取決于選擇的文件格式）

• 有 U 盤時全部保存操作

• 每 8?MB 12?個或以上全部保存操作

  一次全部保存操作會創建3~9個文件（設置、圖像、外加顯示的每個波形一個文件）

采集系統

• 采集模式

•


• 峰值檢測

• 高頻隨機毛刺捕獲。5?μs/div 至 50?s/div 的所有時基設置均可捕獲窄至 12?ns（典型值）的毛刺。

• 采樣

• 僅采樣數據

• 平均值

• 平均波形，選配范圍： 4、16、64、128?

• 單序列

• 使用“單序列”按鈕，捕獲一個已觸發的采集序列

• 滾動

• 采集時基設置為 >100?ms/div

觸發系統

• 外部觸發輸入

• 所有型號均包括

• 觸發模式

• 自動、正常、單序列

• 觸發類型

•


• 邊沿（上升沿/下降沿）

• 常規的電平驅動觸發。任一通道均提供正斜率或負斜率。耦合選項：交流、直流、噪音抑制、高頻抑制、低頻抑制

• 視頻

• 所有行或單個行、復合視頻的奇數場/偶數場或所有場或者廣播制式（NTSC、PAL、SECAM）均可觸發。

• 脈沖寬度（或毛刺）

• 脈沖寬度小于、大于、等于或不等于均可觸發，選配時限范圍為 33?ns 至 10?s

• 觸發源

• 四通道型號：CH1、CH2、CH3、CH4、Ext、Ext/5、交流線路

• 觸發視圖

• 按下“觸發視圖”按鈕時顯示觸發信號。

• 觸發信號頻率讀數

• 提供觸發源的頻率讀數。

波形測量

• 光標

•


• 觸發類型

• 幅度、時間

• 測量

• ΔT、1/ΔT、ΔV

• 自動測量

• 周期、頻率、+ 寬度、- 寬度、上升時間、下降時間、最大值、最小值、峰-峰值、平均值、RMS、周期 RMS、光標 RMS、占空比、相位和延遲

波形數學運算

• 算數

• 加、減、乘

• 數學函數

• FFT

• FFT

• Windows：Hanning、平頂、矩形

• 2048?個采樣點

• 信號源

• CH1 – CH2、CH2 – CH1、CH1 + CH2、CH1 × CH2、CH3 – CH4、CH4 – CH3、CH3 + CH4、CH3 × CH4

自動設置

• 自動設置菜單

• 單一按鈕，自動設置垂直、水平和觸發器系統的所有通道，可撤銷自動設置

• 方波

• 單循環、多循環、上升與下降緣

• 正弦波

• 單循環、多循環、FFT 波譜

• 視頻（NTSC、PAL、SECAM）

• 現場： 所有、奇數或偶數

• 行： 所有行號或可選擇行號

自動量程

•


• 在點間移動探頭或者信號呈現較大變化時，自動調節垂直和/或水平示波器設置。

顯示器系統

• 插值

• Sin(x)/x

• 波形類型

• 點、矢量

• 余輝

• 關閉、1?秒、2?秒、5?秒、無限

• 格式

• YT 和 XY

物理特點

• 外觀尺寸

•


• 高度

• 158.0?毫米（6.22?英寸）

• 寬度

• 326.3?毫米（12.85?英寸）

• 厚度

• 124.2?毫米（4.89?英寸）

• 裝運尺寸

•


• 高度

• 266.7?毫米（10.5?英寸）

• 寬度

• 476.2?毫米（18.75?英寸）

• 厚度

• 228.6?毫米（9.0?英寸）

• 重量

•


• 僅限儀器

• 2.0?千克（4.4?磅）

• ... 含附件

• 2.2?千克（4.9?磅）

• RM2000B 機架式安裝

•


• 寬度

• 482.6?毫米（19.0?英寸）

• 高度

• 177.8?毫米（7.0?英寸）

• 厚度

• 108.0?毫米（4.25?英寸）

環境特點

• 溫度

•


• 工作

• 0?至 +50?oC

• 非工作

• –40?至 +71?oC

• 濕度

•


• 工作濕度和非工作濕度

• +40?oC或以下時高達 85% RH

  高達 +50?oC 時高達 45% RH

• 海拔高度

•


• 工作濕度和非工作濕度

• 最高 3000?米（9843?英尺）

• 法規

•


• 電磁兼容性

• 符合指令 2004/108/EC、EN 61326-2-1?A 類；澳大利亞 EMC 框架 (Australian EMC Framework) 規定

• 安全性

• UL61010-1:2004、CSA22.2?No. 61010-1:2004、EN61010-1:2001、IEC61010-1:2001?

泰克TBS1000 系列數字存儲示波器
