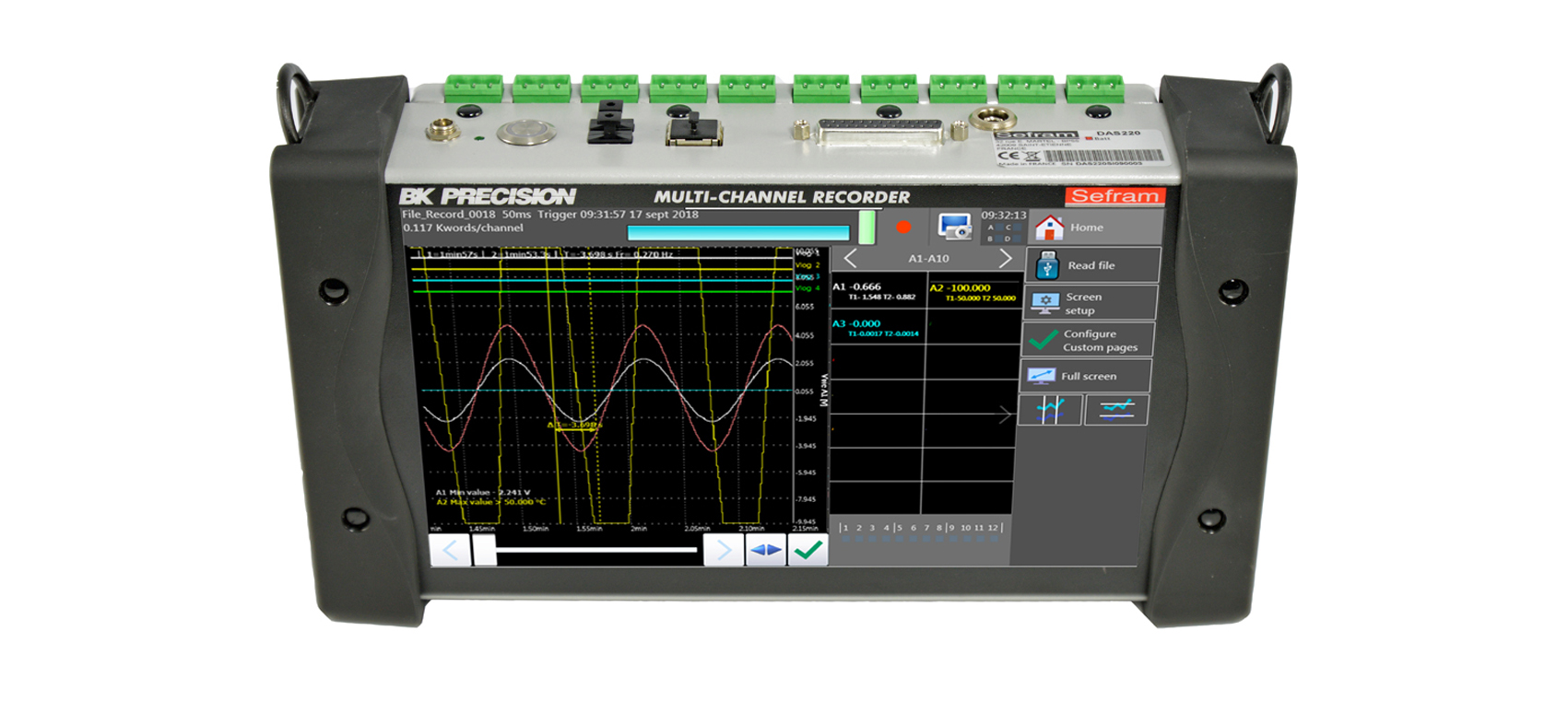

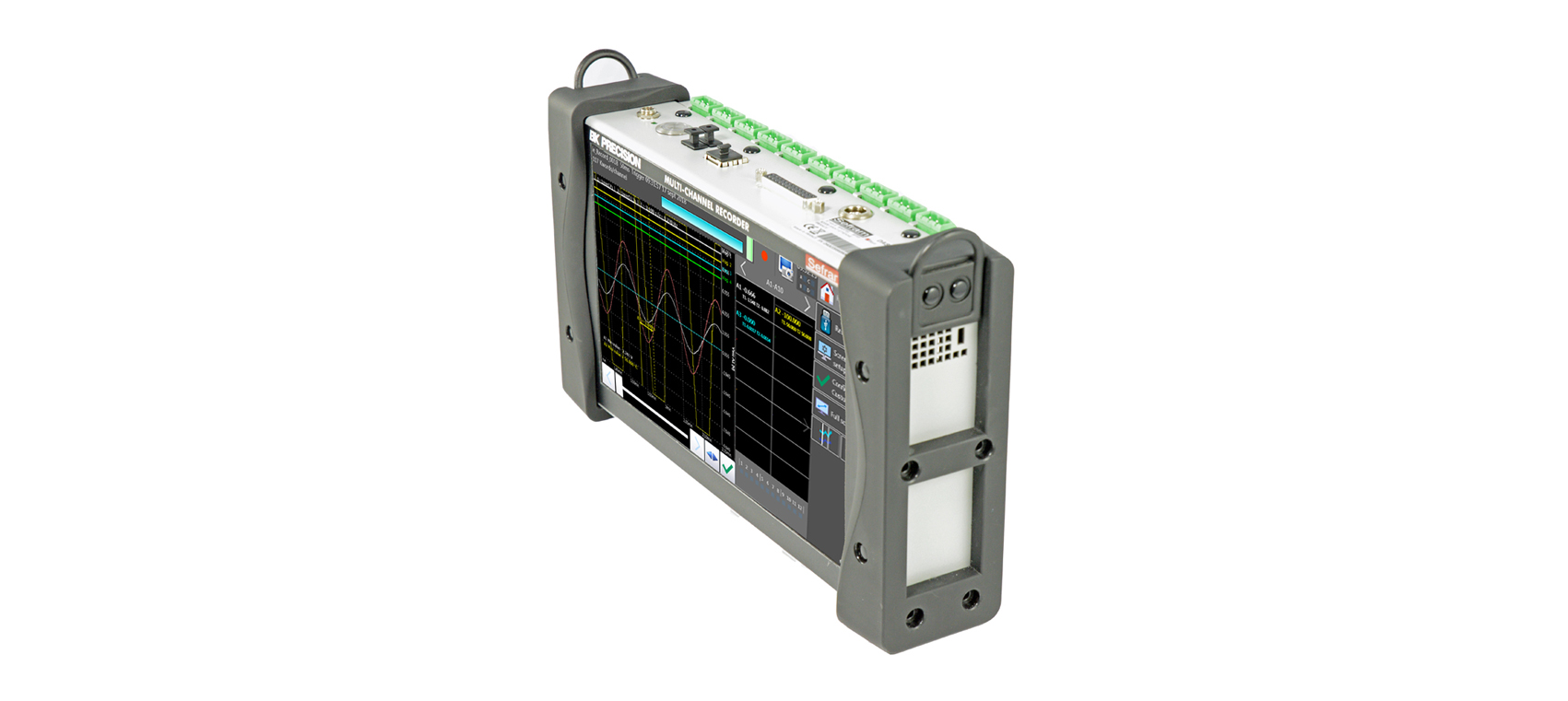

DAS220BAT 多通道手持式數據記錄儀

• 簡介

• ■ 多通道手持?jǐn)?shù)據記錄儀





  新一代的DAS 220記錄儀旨在測試您在過程中所需要記錄的參數：電壓測試傳感器測試（0-10V）,溫度測試（熱電偶，PT100-PT1000）,電流測試（選裝分流器）電阻測試，計數，頻率。您可以直觀地觀察測試結果（圖形和數值）以及在記錄儀內部或USB存儲測試結果，您可以在電腦上通過使用免授權的Das Lab軟件來進行數據轉移和處理

  ■ 人性化界面

  DAS220帶有10”觸摸屏：用戶界面非常互動。圖標和符號使瀏覽非常簡單且省時 。




• 應用

• ■ DAS220在過程測試領域是一款非常通用的記錄儀:

  - 多通道溫度監測和記錄

  - 0-10V 傳感器監測和記錄

  - 電壓測試

  - 脈沖計數













• 技術參數

•


  技術指標
  通道數：	10通道
  輸入指標
  直流電壓
  量程：	1mV(±0.5Mv)到200V(±100V)
  最大輸入電壓：	直流100V
  精度：	滿刻度的0.1%，±10μV
  溫度帶熱電偶
  傳感器	范圍
  Couple J	-210°C - 1200°C
  Couple K	-250°C - 1370°C
  Couple T	-200°C - 400°C
  Couple S	-50°C - 1760°C
  Couple B	200°C - 1820°C
  Couple E	-250°C - 1000°C
  Couple N	-250°C - 1300°C
  Couple C	0°C - 2320°C
  Couple L	-200°C - 900°C
  精度 冷端溫度補償±1.25%
  溫度帶PT100-PT1000
  電流：	1mA(Pt100)& 100μA (Pt1000)
  量程：	-200°C到 850°C
  測試：	2線，3線
  精度（20°C）：	0.3°C±讀數的0.1%
  2線補償電阻：	最大30Ω
  3線補償電阻：	最大50Ω
  電阻
  量程：	1kΩ 10Kω
  精度：	1Ω（量程1kΩ）和10Ω（10kΩ）
  獲取-采樣
  分辨率：	16位
  獲取系統：	掃描，每通道采樣
  采樣率：	1ms to 20mn V ＞50mV 2ms to 20mn V ≤50mV, 熱電偶 & Pt100-Pt1000
  觸發:	日期，延遲，闕值，闕值組合（和/或） 邏輯通道的文字（和，或，斜率， 電平）
  預觸發:	從0-100k可變采樣
  額外I/O
  邏輯通道
  數量：	12
  最大允許電壓：	24V Cat I
  輸入阻抗：	4.7kΩ
  采樣率：	最大1ms
  邏輯功能輸入
  通道數量：	4（K1-K4）
  最大允許電壓：	24V Cat I
  采樣率：	最大1ms
  脈沖計數：	0-10000000
  頻率測試：	1Hz到10kHz
  報警（輸出）
  數量：	4種報警（A,B,C,D）
  輸出電平：	0-5V
  配有：	100/240V主適配器，說明書（CDROM）, 1個25芯的公頭 連接器，stylus,抹布，螺絲刀
  需要DAS220帶電池：	DAS220 BAT
  內部存儲
  內部閃存驅動器：	最小32GB
  最大文件大小:	2GB
  接口
  USB:	2個A型USB
  以太網:	10/100 帶RJ45的雙絞線
  Wifi:	選裝USB適配器
  一般規格
  顯示	10寸TFTLCD觸摸屏，背光，1024*600
  電源	最大10V/4A，帶主適配器（100/240VAC）
  電池	出廠選配，不可拆卸，鋰電池
  電池待機	待機模式15小時，非待機模式10小時
  工作溫度	0 °C -40°C，80% RH(無冷凝)
  存儲溫度	-20°C - 60°C
  尺寸	210*295*105mm
  重量	2.5kg
  安全	CAT I 100V,符合IEC61010-1
  保修期	2年




  選型指南	DAS220	DAS220BAT
  10個模擬多通道	?	?
  12邏輯通道輸入	?	?
  內部電池 (8h 待機)	-	?
  WiFi接口 (USB 連網)	選件	選件




  選配附件
  堅固手提箱	P/N:902408000
  Wifi(USBA適配器)	P/N:902402000
  12個隔離邏輯通	P/N:984405500
  邏輯通道軟線	P/N:902407000
  4-20Ma/50歐姆分流	P/N:902406500
  19寸上機	P/N:902209000
  DIN機	P/N:902201000
