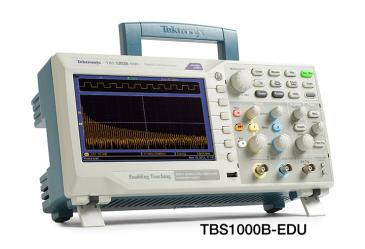

泰克TBS1000B-EDU 系列數字存儲示波器
TBS1000B-EDU 系列數字存儲示波器是專為滿足當今大專院校的需求而設計的。 它是第一個使用創新的全新課件系統的示波器，教育工作者能夠把教學材料無縫整合到 TBS1000-EDU 示波器上。 課件信息直接顯示在示波器顯示屏上，可以用來提供分步說明、背景理論、提示和技巧，或?yàn)閷W(xué)生編制實驗工作文檔提供一種高效的方式。 儀器包括 7?英寸 WVGA TFT 彩色顯示器、高達 2?GS/s 的采樣率、50?MHz - 200?MHz 帶寬、雙通道頻率計數器和標配五年保修等等，使得 TBS1000B-EDU 成為面向教育事業的業內價值最高的入門級示波器。
200MHz、150?MHz、100?MHz、70?MHz、50?MHz 和 30?MHz?1帶寬型號
2?通道型號
所有通道上高達 2?GS/s 的采樣率
所有通道上 2.5k 點記錄長度
高級觸發，包括脈沖和行選視頻觸發
1?30?MHz 型號只在北美和歐洲提供。
7?英寸 WVGA (800X480) 有源 TFT 彩色顯示器
34?種自動測量
雙窗口 FFT，同時監測時域和頻域
集成課件功能
雙通道頻率計數器
縮放功能
自動設置和自動量程功能
全新經濟型 50?MHz TPP0051 無源探頭
多種語言的用戶界面
體積小、重量輕 – 深僅 4.9?英寸 (124?mm)，重僅 4.4?磅 (2?kg)
前面板上 USB 2.0?主控端口，快速方便地存儲數據
后面板上 USB 2.0?設備端口，方便地連接 PC
為正確分析信號，必需確保能夠足夠詳細地看到信號。 TBS1000B-EDU 標配 7?英寸高清 TFT 顯示器，可以清楚地查看所有信號及關鍵屏幕信息。 屢獲大獎的泰克 MDO/DPO 系列儀器開創的用戶界面，則進一步增強了這一儀器。 用戶界面使用方便，可以快速進入所有示波器功能，包括高清"Pan & Zoom"(卷動和縮放)功能，其分辨率最高可達正常分辨率的10倍，可以查看更多的信號細節。
縮放功能可以以正常視圖最高 10?倍的分辨率顯示信號細節。
?
通過高達 200?MHz 帶寬、2?GS/s 最大樣本率和 3% 垂直測量精度，示波器允許查看所有信號詳細信息。由于泰克專有的采樣率，您可以一直在所有通道上，不折不扣地獲得聲稱的實時采樣率，支持最低 10?倍過采樣率。在改變水平設置或使用多條通道時，采樣性能不會下降，您可以查看信號的真實特點。
泰克專有數字實時采樣技術，查看其它示波器可能漏掉的所有細節。
?
TBS1000B-EDU 示波器使得學生能夠?qū)W習高級觸發，用來調試當今復雜電路。 標配上升沿或下降沿、脈寬和視頻觸發設置允許學生迅速隔離關心的信號，使用靈活的觸發設置菜單考察其它觸發選項。
脈沖觸發功能可以簡便地捕獲關鍵事件。
?
一旦捕獲信號，TBS1000B-EDU 提供了高級數學運算和測量功能，可以簡便地評估信號質量。用戶可以加、減、乘多個波形， 或使用 34?種自動測量中的任何一種測量，迅速可靠地計算重要的信號特點，如頻率、上升時間或過沖。
標配 34?種自動測量功能，迅速分析信號。
?
對高級頻率分析，專用前面板按鈕可以迅速進入 FFT 功能，能夠同時顯示頻域波形和時域波形，為查看信號與 FFT 結果之間的關系提供了一種方便的方式。
專用前面板按鈕，迅速執行 FFT。
?
?
為進一步增強教學過程，可以使示波器“Autoset”功能失效。 對于那些對學生學習示波器基礎操作非常重要的入門實驗，使 Autoset 失效將幫助他們運用自己掌握的示波器操作知識，而不是使用 Autoset 按鈕走捷徑。 這一功能由密碼控制，通過進入 Utility 菜單中的 Autoset 屏幕，可以禁用或啟用 Autoset。
通過在 Utility 菜單中輸入密碼，可以禁用或啟用“Autoset”功能。
?
TBS1000B-EDU 還標配內置雙通道頻率計數器。 獨立控制每個計數器的觸發電平，為同時監測兩個不同的信號頻率提供了一種簡便的方式。
雙通道 – 所有 TBS1000-EDU 示波器都標配 6?位頻率計數器。
?
新型課件功能建立了一個教育生態系統，把強大的 PC 課程編輯器軟件與 TBS1000B-EDU 儀器和課件登錄頁面結合起來。 通過新功能，教育工作者能夠創建實驗室說明和指令，然后把材料直接上傳到 TBS1000-EDU 示波器。 可以修改現有實驗的內容，直接支持最新講座，或探索班級討論中發現的新想法。 學生可以直接在示波器上執行實驗室工作，在由示波器屏幕截圖組成的報告文件中記錄進展情況。 可以在同一教育機構的不同的實驗室、教授之間簡便共享，甚至可以在世界各地不同教育工作者之間共享。 泰克課件網頁的設置使得教育工作者可以簡便地分享自己的課程材料，或評估同事新的有趣的想法，獲得啟發。
?
一切從 PC 課件編輯器工具開始。 這個基于 Windows 的應用軟件為開發課件提供了一個框架。 通過簡單的 Windows 工具，講師可以使用文字、圖像、公式或表格，創建新實驗，或編輯現有實驗。 另外還可以創建一個個人資料簽名，識別教授、班級或?qū)W校。
課件內容的基本構件是 Lab 部分。 概述、設備設置、理論探討和分步說明都可以包括在這個部分。 在實驗結束時，可以創建一個課程。 一般來說，課程由相關主題的多個實驗構成，如基礎數字課程可能包括的實驗主題有：“基礎布爾邏輯”、“簡單的AND和OR運算”、“時鐘”、“亞穩定器件”、“內存器件”、等等。可以在多個課程之間共享各個實驗，教授可以使課程材料迎合特定受眾的需求。 一旦定義了所有課程，那么將創建一個包/工作空間文件，其中包含所有課程及相關實驗，可以把內容上傳到 TBS1000-EDU 示波器中。
為適應地區差異，課件 PC 軟件和幫助向?qū)еС钟?11?種不同的語言提供。
課件 PC 界面使用 Labs 構建課程。 然后使用課程構建包，包上傳到示波器中。
?
在工作空間文件加載到儀器中時，學生可以使用前面板上的“Course”按鈕，方便地訪問內容。 通過使用示波器軟鍵和多功能旋鈕，學生可以訪問最多 8?個課程，每個課程最多 30?個實驗。 為了適應多個班級使用同一臺儀器的情況，示波器上可以存儲最多 100?MB 的課程教材。 一旦選擇了一個實驗，學生可以溫習概況部分，使用分步程序執行實驗，收集數據，檢查和保存數據結果，生成報告，顯示為程序每一步創建的波形。 所有這些工作都可以在示波器上直接完成。
通過示波器軟鍵進入課件菜單，方便地使用所有課件功能。
?
幫助教育工作者找到新的有趣的想法，為實驗創建內容，泰克已經創建了一個課件網頁。 在這個網站上，用戶可以下載和定制相關的課程材料，或上傳材料，與同行分享自己的實驗。 這個網站還包含一個完善的搜索引擎，訪問者可以按關鍵字、作者、類別、主題和/或語言搜索實驗。 盡管這個網站要求注冊，但一旦注冊，用戶可以下載或上傳材料，還可以對使用過的材料發表評論。
強大的搜索引擎，輕松找到關心的材料。
?
TBS1000B-EDU 系列示波器擁有您預期泰克提供的簡便易用性和熟悉的操作。
直觀的用戶界面、每條通道專用垂直控件、自動設置及自動量程，使這些儀器使用起來非常簡便，縮短學習時間，提高效率。
上下文相關幫助系統提供了與您正在完成的任務有關的重要信息。
?
內置幫助菜單為您提供與示波器的特性和功能有關的重要信息。 提供的幫助語言與用戶界面相同。
除行業領先的服務和支持外，TBS1000B 系列每臺示波器標配 5?年保修。
除另行說明外，所有技術規格都有保證。除另行說明外，所有技術規格適用于所有型號。
| ? | TBS1052B-EDU | TBS1072B-EDU | TBS1102B-EDU | TBS1152B-EDU | TBS1202B-EDU |
|---|---|---|---|---|---|
| 帶寬 | 50?MHz | 70?MHz | 100?MHz | 150?MHz | 200?MHz |
| 通道 | 2? | 2? | 2? | 2? | 2? |
| 每條通道的取樣速率 | 1.0?GS/s | 1.0?GS/s | 2.0?GS/s | 2.0?GS/s | 2.0?GS/s |
| 記錄長度 | 在所有時基上 2.5k 點 | ||||
USB 接口
前面板上的 USB 主控端口支持 U 盤
儀器背面的 USB 設備端口支持連接 PC
GPIB 接口
選配
非易失存儲器
參考波形顯示
2.5K 點參考波形
沒有 U 盤時的波形存儲
2.5K 點
最大 U 盤容量
64?GB
有 U 盤時的波形存儲
每 8?MB 96?個或以上參考波形
沒有 U 盤時的設置
10?個前面板設置
有 U 盤時的設置
每 8?MB 有 4000?個或更多前面板設置
有 U 盤時的屏幕圖
每 8?MB 128?個或以上屏幕圖（圖像數量取決于選擇的文件格式）
有 U 盤時全部保存操作
每 8?MB 12?個或以上全部保存操作
一次全部保存操作會創建3-9個文件（設置、圖像、外加顯示的每個波形一個文件）
課程內容
100?MB
單鍵自動設置所有通道的垂直系統、水平系統和觸發系統，支持撤銷自動設置操作。
方波
單周期、多周期、上升沿或下降沿
正弦波
單周期、多周期、FFT 頻譜
視頻（NTSC、PAL、SECAM）
字段： 全部、奇數行或偶數行： 全部或選配行數
系統要求
安裝課件軟件要求的最低 PC 配置如下。
| 操作系統 | Windows XP、Windows 7、Windows 8、Linux（ubuntu 12.04、12.10、13.04?或 fedora 18、19） |
| RAM | 512?MB |
| 磁盤空間 | 1?GB 的空閑硬盤空間 |
| 顯示器 | XVGA 1024×768，推薦 120?dpi 字號 |
| 可移動媒體 | CD-ROM 或 DVD 驅動器 |
| 外設 | 鍵盤和微軟鼠標或其他兼容指向設備 |
電源電壓
100?至 240?V ±10%
電源頻率
100?V 到 240?V
50?Hz 到 60?Hz
115?V
400?Hz ±10%
功耗
最高 30?W
