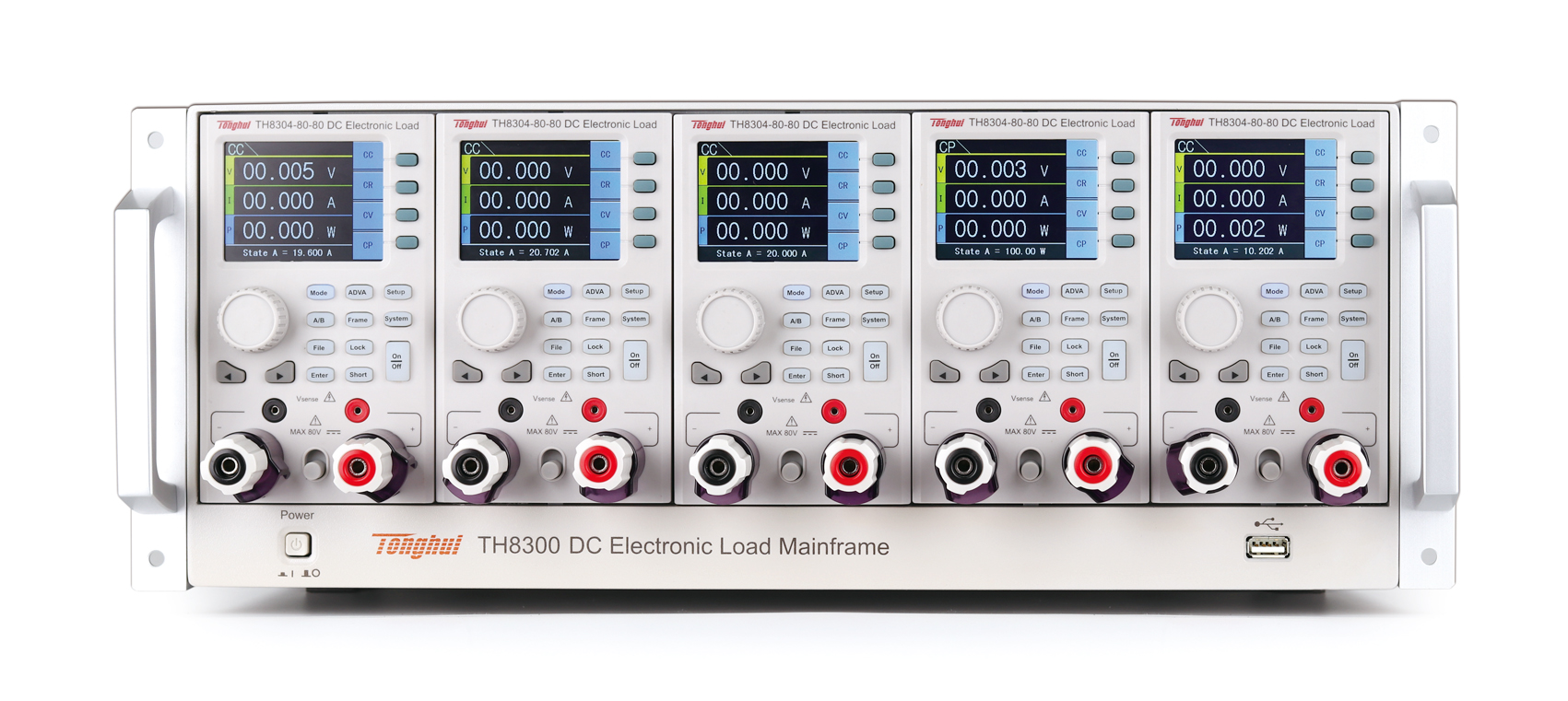

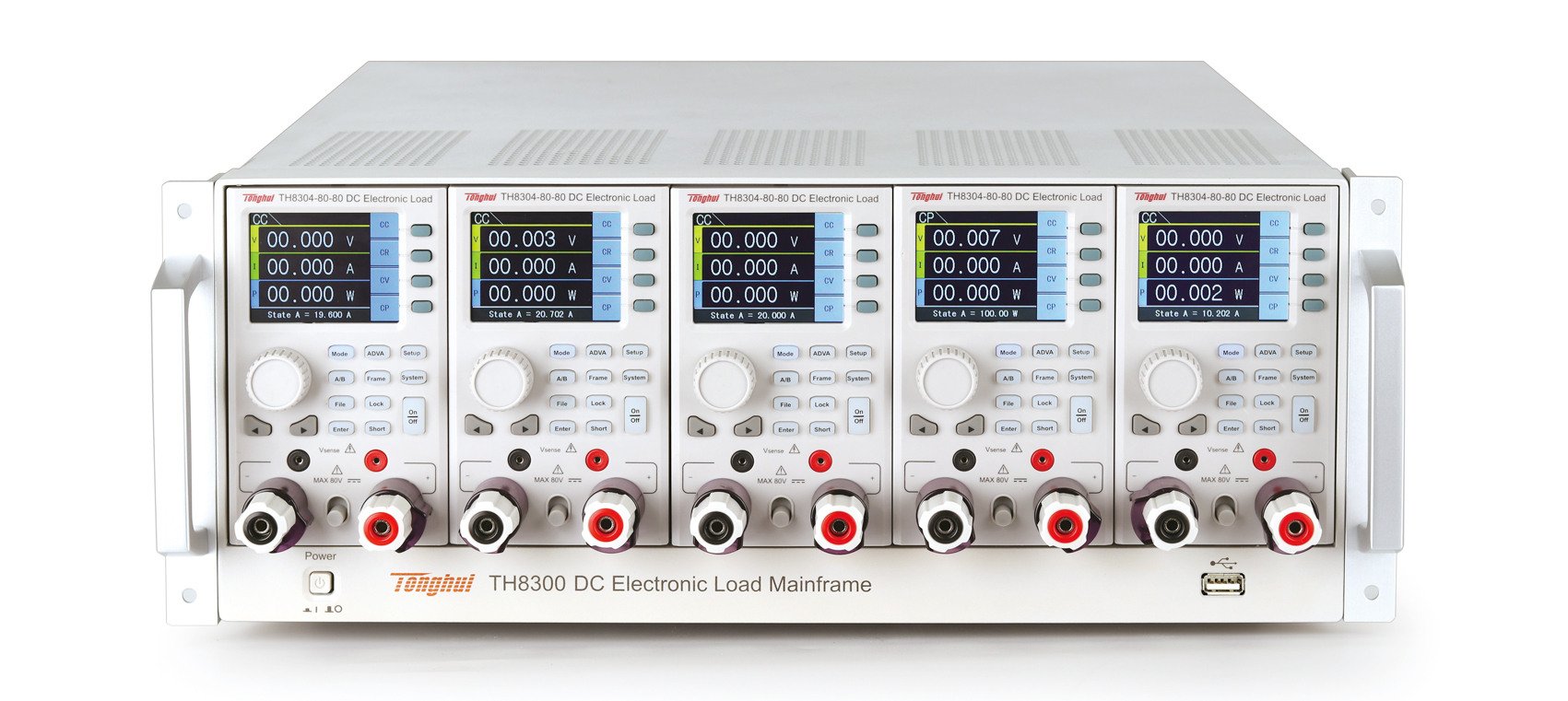

TH8300 機架式可編程直流電子負載
應用
■ 電源類充電器，開關電源，通訊電源，LED驅動，手機電池，充電寶等
■ 新能源太陽能電池，新動力汽車，電動自行車
■ 電子電力元器件保險絲/接插件/繼電器/傳感器
■ 自動化設備集成測試
技術參數
主機 | TH8300機框 | ||||||||||||||||||||
支持模組 | 5 | ||||||||||||||||||||

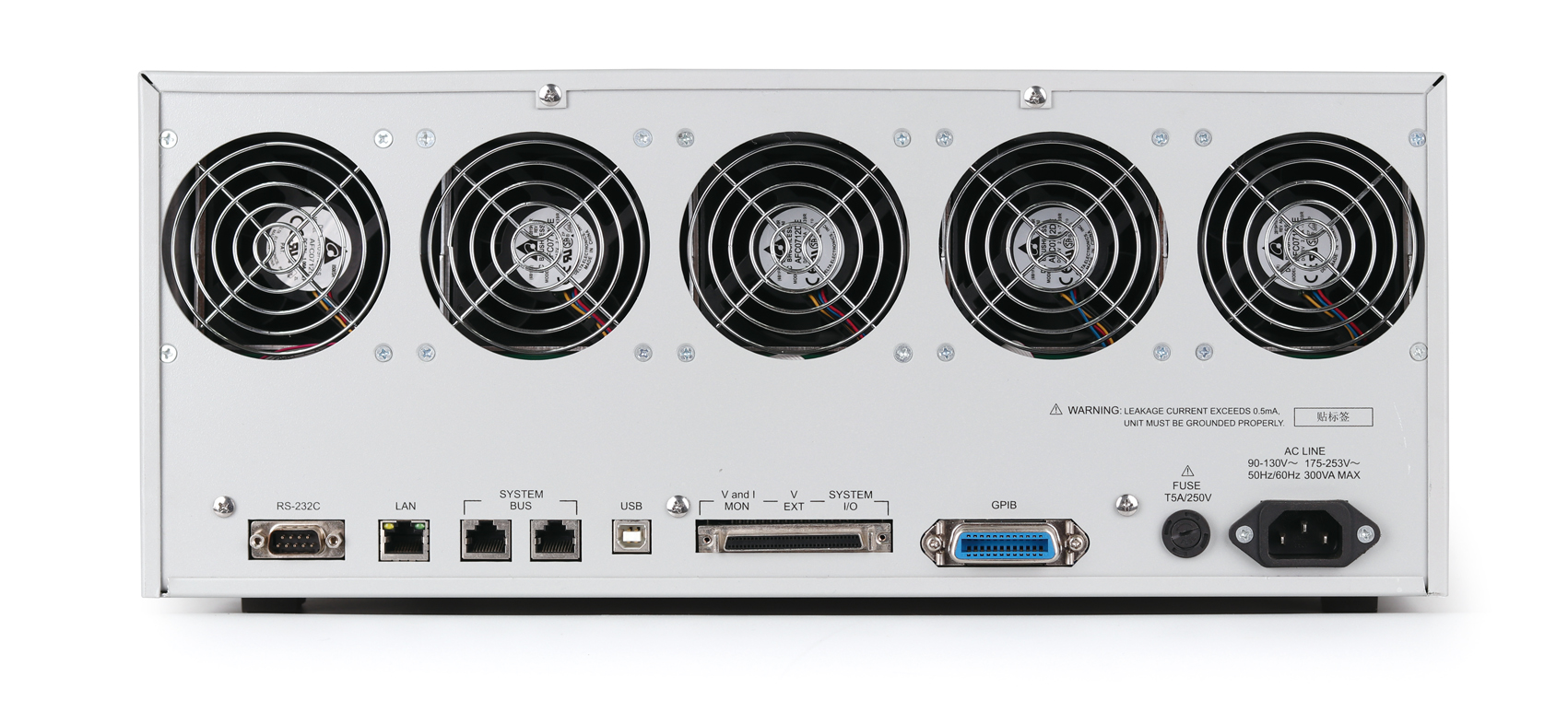

接口 | RS232, USB HOST, USB DEVICE, LAN, GPIB, SYSTEM I/O, CAN. | ||||||||||||||||||||
模組 | |||||||||||||||||||||
型號 | TH8301-80-20 | TH8302-80-40 | TH8303-80-60 | TH8304-80-80 | |||||||||||||||||
功率 | 100W*2 | 200W*1 | 300W*1 | 400W*1 | |||||||||||||||||
電壓 | 0~80V | 0~80V | 0~80V | 0~80V | |||||||||||||||||
電流 | 20A | 40A | 60A | 80A | |||||||||||||||||
常規模式 | CC模式（定電流模式），CR模式（定電阻模式），CV模式（定電壓模式），CP模式（定功率模式）。 | ||||||||||||||||||||
定電壓 | 量程 | 6V | 16V | 80V | |||||||||||||||||
分辨率 | 0.1mV | 1mV | 1mV | ||||||||||||||||||
精度 | 0.05%+0.1%FS | ||||||||||||||||||||
定電流 | 量程 | 0~0.2A | 0~2A | 0~·20A | 0~0.4A | 0~4A | 0~40A | 0~0.6A | 0~6A | 0~60A | 0~0.8A | 0~8A | 0~80A | ||||||||
分辨率 | 0.01mA | 0.1mA | 1mA | 0.01mA | 0.1mA | 1mA | 0.01mA | 0.1mA | 1mA | 0.01mA | 0.1mA | 1mA | |||||||||
精度 | 0.1%+0.1%FS | ||||||||||||||||||||
定電阻 | 量程 | 0.04~80Ω 100W/6V | 1.44~2.9kΩ 100W/16V | 5.76~12kΩ 100W/80V | 0.02~40Ω 200W/6V | 0.8~1.5kΩ 200W/16V | 3~6kΩ 200W/80V | 0.015~30Ω 300W/6V | 0.3~600Ω 300W/16V | 1.5~3kΩ 300W/80V | 0.01~20Ω 400W/6V | 0.36~720Ω 400W/16V | 1.45~2.9kΩ 400W/80V | ||||||||
分辨率 | 0.1Ω | ||||||||||||||||||||
精度 | 1% | ||||||||||||||||||||
定功率 | 量程 | 0~2W | 0~10W | 0~100W | 0~2W | 0~20W | 0~200W | 0~6W | 0~30W | 0~300W | 0~8W | 0~40W | 0~400W | ||||||||
分辨率 | 1mW | 10mW | 100mW | 2mW | 20mW | 200mW | 3mW | 30mW | 300mW | 4mW | 40mW | 400mW | |||||||||
精度 | 1% | ||||||||||||||||||||
動態模式-定電流模式 | |||||||||||||||||||||
頻率范圍 | 100Hz~50kHz/0.01Hz~1kHz | ||||||||||||||||||||
精度 | 1us/1ms+100ppm | ||||||||||||||||||||
測量（回讀） | |||||||||||||||||||||
電壓 | 量程 | 0~6V | 0~16V | 0~80V | |||||||||||||||||
分辨率 | 2mV | 0.3mV | 1.4mV | ||||||||||||||||||
精度 | 0.025%+0.01%FS | 0.01%+0.025%FS | |||||||||||||||||||
電流 | 量程 | 0~0.2A | 0~2A | 0~20A | 0~0.4A | 0~4A | 0~40A | 0~0.6A | 0~6A | 0~60A | 0~0.8A | 0~8A | 0~80A | ||||||||
分辨率 | 0.004mA | 0.04mA | 0.4mA | 0.008mA | 0.08mA | 0.8mA | 0.012mA | 0.12mA | 1.2mA | 0.016mA | 0.16mA | 1.6mA | |||||||||
精度 | 0.05%+0.05%FS | ||||||||||||||||||||
功率 | 量程 | 16W | 30W | 100W | 30W | 60W | 200W | 6W | 30W | 300W | 60W | 60W | 400W | ||||||||
精度 | 1%+0.1%FS | ||||||||||||||||||||
保護功能 | 過壓保護(OVP)， 過流保護(OCP)， 過功率保護(OPP)， 過熱保護(OHP)。 | ||||||||||||||||||||
存儲 | 組 | ||||||||||||||||||||
