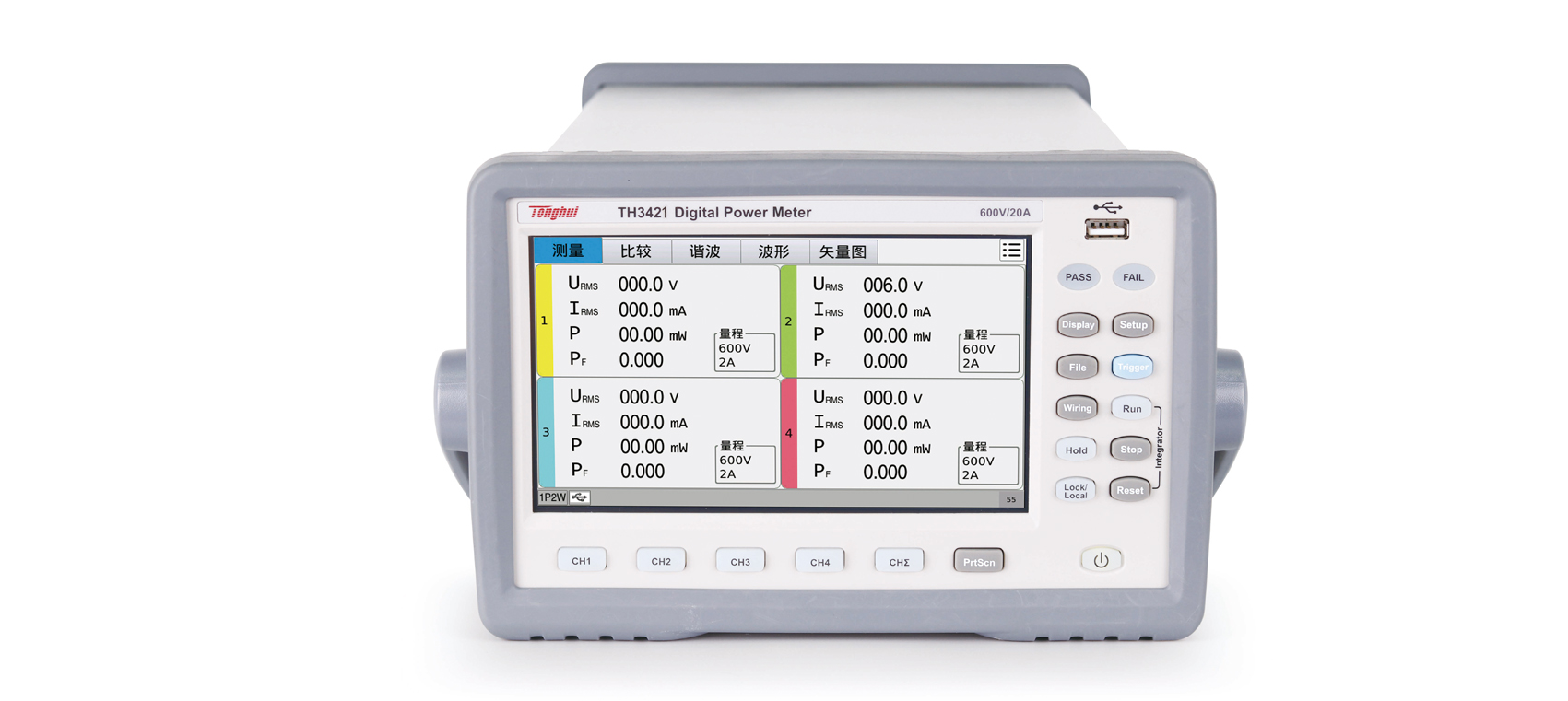

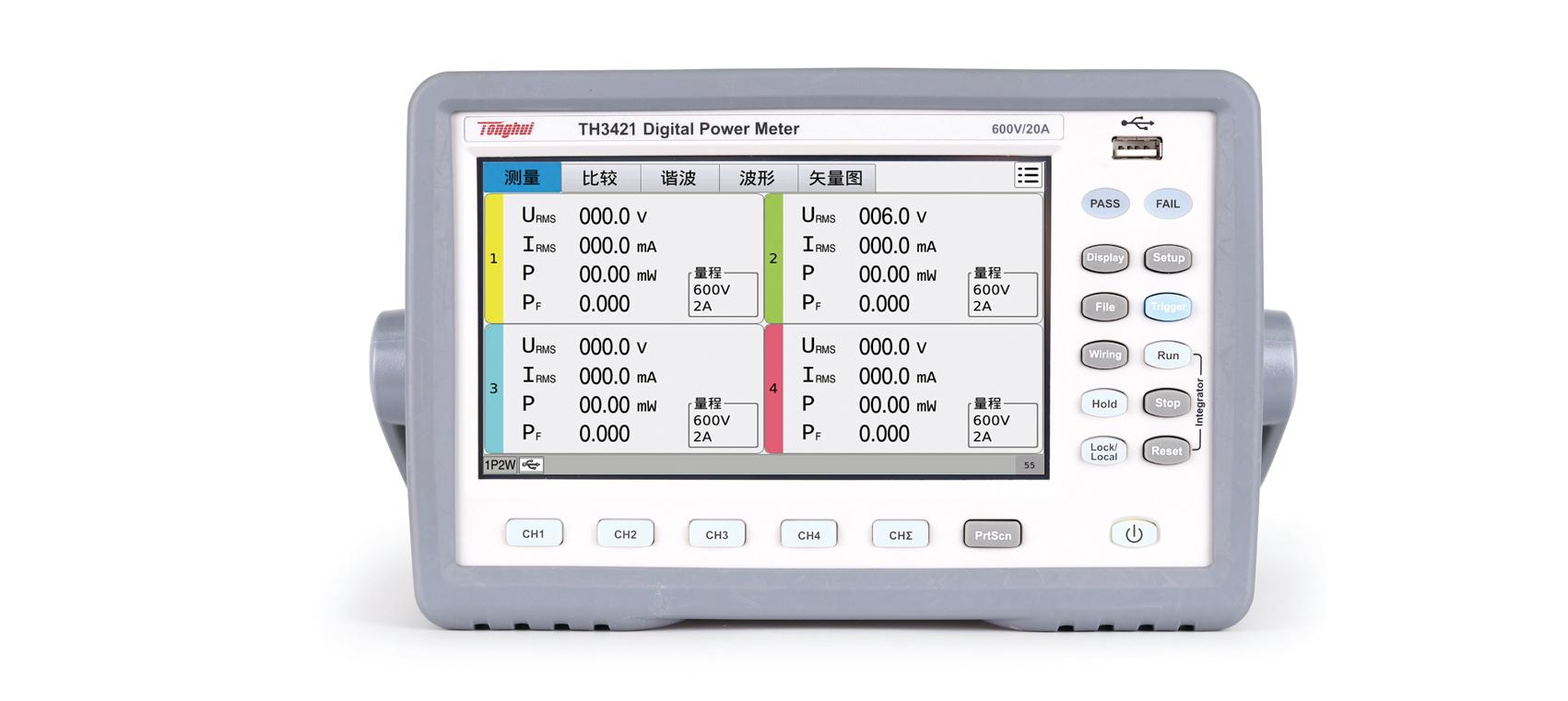

TH3411/TH3421/TH3422 多通道數字功率計
應用
■ 電源類：交流電源，直流電源，線性電源、開關電源、變頻器
■ 新能源：太陽能電池，新動力汽車，電動自行車
■ 家用電器、工業電器、各種電子負載等用電設備的電參數測試分析
■ 自動化設備集成測試
技術參數
型號 | TH3411 | TH3421 | TH3422 | ||||
通道數 | 3 | 4 | 4 | ||||
顯示器 | 7寸(800*480)彩色TFT電阻觸摸屏 | ||||||
接線方式 | 一相兩線(1P2W) | 一相三線(1P3W) | 三相三線(3P3W) | 三相四線(3P4W) | 三電壓三電流(3V3A) | ||
基本特征 | AC | ? | ? | ? | |||
DC | ? | ? | ? | ||||
精密型 | ? | ? | ? | ||||
微電流 | 無 | 無 | ? | ||||
諧波分析 | ? | ? | ? | ||||
電能測試 | ? | ? | ? | ||||
顯示方式 | 數據 | ? | ? | ? | |||
積分?jǐn)?shù)據 | ? | ? | ? | ||||
波形圖 | ? | ? | ? | ||||
矢量分析 | ? | ? | ? | ||||
柱狀圖 | ? | ? | ? | ||||
基本準確度 | 0.15%讀數+0.2%量程+1個字 | ||||||
電壓 | 量程 | 5V-75V/150V/300V/600V（輸入阻抗：3MΩ） | |||||
分辨率 | 0.01V | ||||||
電流 | 量程 | 10mA/30mA/100mA/400mA（輸入阻抗：200mΩ） | 1mA/3mA/10mA/40mA（輸入阻抗：2Ω） | ||||
1.5A/5A/20A（輸入阻抗：4mΩ） | 150mA/500mA/2A（輸入阻抗：40mΩ） | ||||||
最小分辨率 | 10uA | 1uA | |||||
功率 | 范圍 | 5mW-12kW | 0.5mW-1.2kW | ||||
最小分辨率 | 0.01mW | 0.001mW | |||||
頻率 | 范圍 | 基頻范圍：DC/45Hz-420Hz，帶寬：21kHz，濾波器5kHz | |||||
最小分辨率 | 0.01Hz | ||||||
功率因數 | 范圍 | -1.000 - 1.000 | |||||
最小分辨率 | 0.001 | ||||||
諧波分析 | ±(5%讀數+0.3%量程) | ||||||
電能積分 | 范圍 | 0-99999kWh | |||||
分辨率 | 0.001Wh | ||||||
精度 | ±(0.2%讀數+0.3%量程) | ||||||
電能計時 | 范圍 | 0-9999:59:59 | |||||
分辨率 | 1s | ||||||
精度 | ±0.05% | ||||||
測量速度 | 約7次/秒 ，諧波/波形功能打開: 4次/秒 | ||||||
鎖定功能 | 數據鎖定 | ||||||
量程方式 | 自動/手動 | ||||||
輸入阻抗 | ≥3MΩ（ 電壓輸入） | ||||||
比較器 | 超限聲、光報警， | ||||||
輸出 | 8路可編程繼電器輸出 | ||||||
通訊接口 | RS232C/RS485、USB DEVICE、USB HOST、LAN、HANDLER、WIFI(支持RTL8192及MT7601驅動網卡) | ||||||
存儲 | USB波形、設置文件 | ||||||
