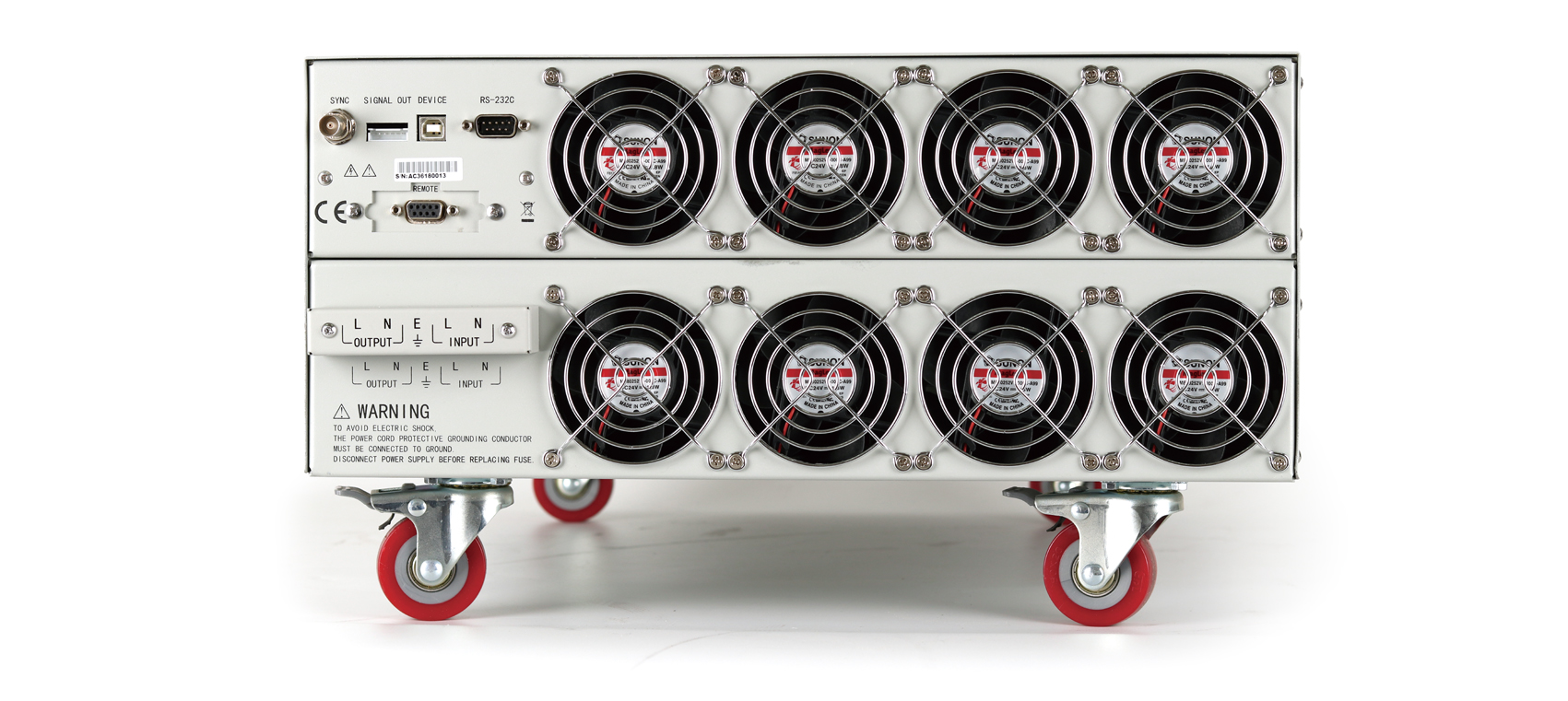

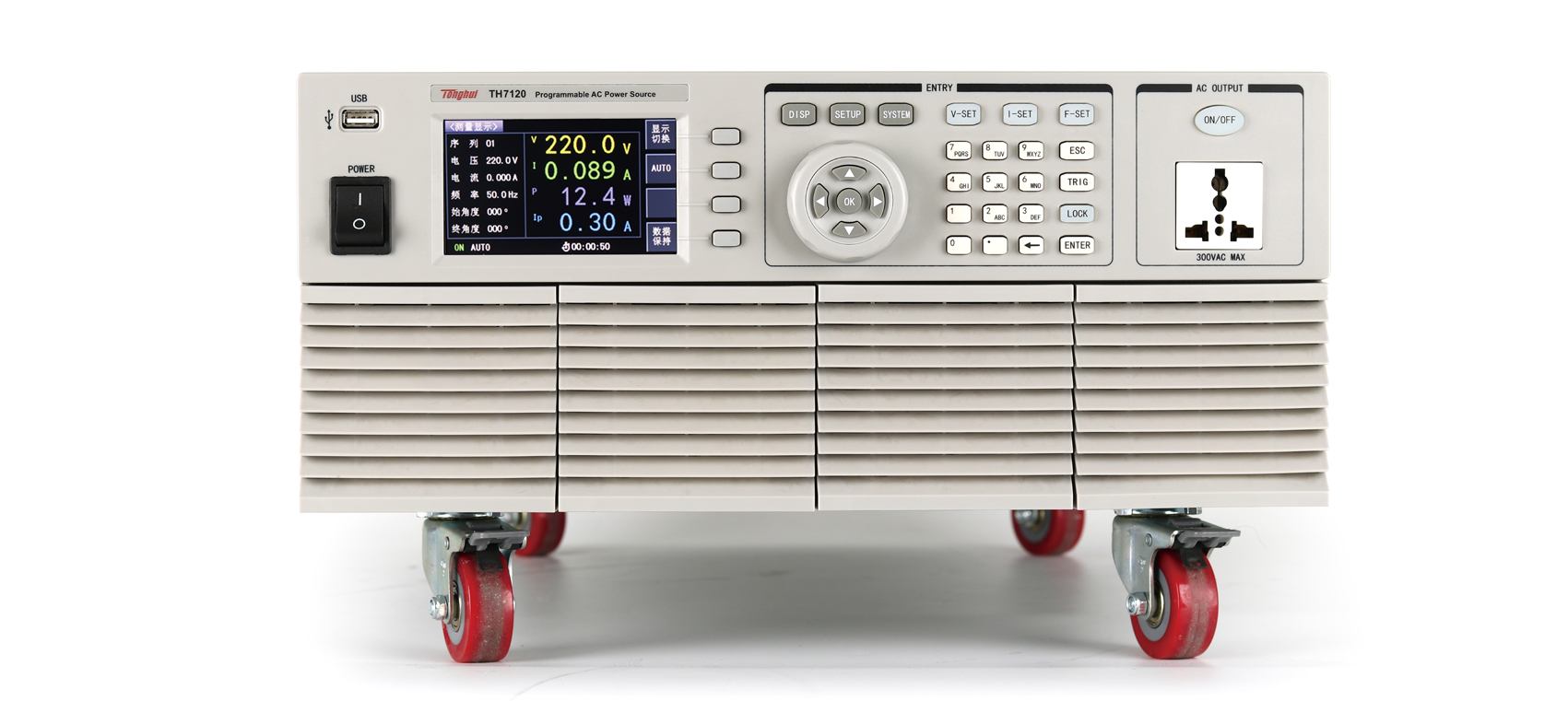

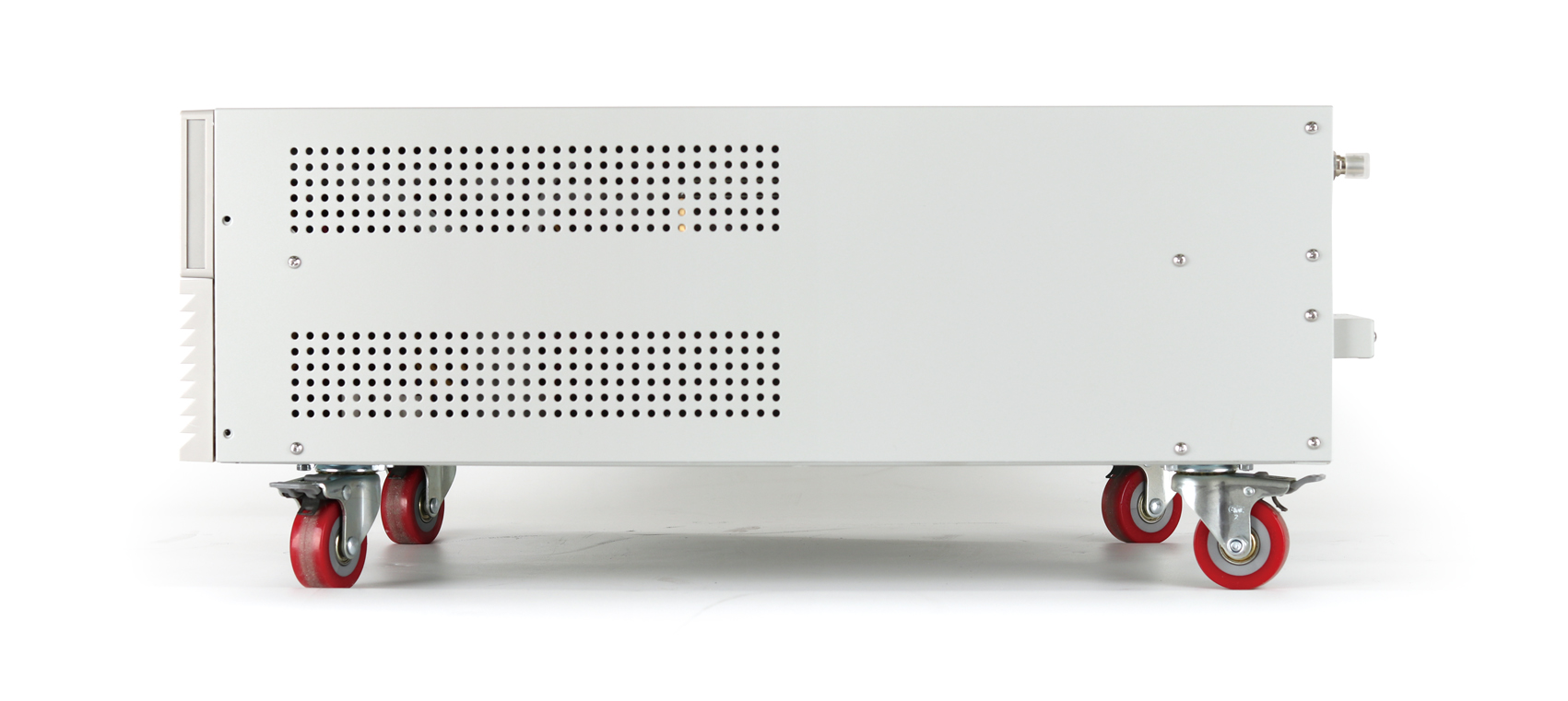

TH7105/TH7110TH7120 可編程線性交流電源

• 應用

• ■ 電機、變壓器

  ■ 電子生產設計

  ■ 照明

  ■ 航空航天軍工

  ■ 網絡通訊




  ■ 音視頻設備

  ■ 監控設備

  ■ 世界各國電源規格模擬

  ■ 電磁兼容設備

• 技術參數

• 產品型號		TH7105	TH7110	TH7120
  AC輸出
  額定功率		500W	1000W	2000W
  輸出電壓		0-300V
  輸出頻率		45.0Hz-500Hz
  最大電流 （RMS）	0-150V	4.2A	8.4A	16.8A
  	0-300V	2.1A	4.2A	8.4A
  最大峰值電流	0-150V	16.8A	33.6A	67.2A
  	0-300V	8.4A	16.8A	33.6A
  相位		1Φ/2W
  總諧波失真（THD）		輸出電壓在80-140V（低量程）或在160V-280V(高量程)≤0.5%
  波峰因素		≥4
  線性調整率		0.1%±10%
  響應時間		<100μs
  AC輸入
  相位		1Φ
  電壓		115/230Vac±15％
  頻率		47～63Hz
  最高電流		16A/8A	30A/16A	30A
  功率因素		0.7
  設置
  	范圍	0-300V
  電壓	分辨率	0.1V
  	范圍	45～500Hz
  頻率	分辨率	在45.0Hz～99.9Hz時為0.1Hz；在100Hz～500Hz時為1Hz
  初始、終止  相位角	范圍	0～359°
  	分辨率	1°
  測量
  	范圍	0～300Vac
  電壓	分辨率	0.1V
  	精確度	±（讀數的0.5%＋2個字）
  	范圍	45.0Hz～500Hz
  頻率	分辨率	0.1Hz（45.0Hz～99.9Hz）；1Hz（100Hz～500Hz）
  	精確度	±0.1Hz
  	0-150V	0.000～4.200A	0.000～8.400A	0.000～16.800A
  	0-300V	0.000～2.100A	0.000～4.200A	0.000～8.400A
  電流	分辨率	0.001A
  	精確度	±（讀數的0.5%＋3個字）
  	0-150V	0.00～16.80A	0.00～33.60A	0.00～67.20A
  	0-300V	0.00～8.40A	0.00～16.80A	0.00～33.60A
  峰值電流	分辨率	0.01A
  	精確度	±（讀數的5%＋2個字）
  	范圍	0～500W	0～1000W	0～2000W
  功率	分辨率	0.1W(0～1000W)		0.1W(0～1000W);1W(1000～2000W)
  	精確度	±(讀數的0.6%＋5個字)  在PF>0.5時
  	分辨率	0.001
  功率因素	精確度	計算和顯示到3位有效數字
  常規
  	記憶序列	50 組，9 步/組
  存儲	狀態	50 組
  遠程信號輸入		輸出開、關，讀取手動模式記憶序列  1 至記憶序列  7
  遠程信號輸出		合格、不合格、測試中
  同步信號輸出		輸出信號  10V、BNC  型號
  保護		過設定電流  (HI-A)、過壓  (OVP)、低電壓 (LVP)、過流  (OCP)、過功率 (OPP)、過溫度 (OTP)
  顯示器		4.3  英寸TFT LCD，480×270
  接口		USB  COM、RS232、USBHOST
  尺寸（長x寬x高）mm		600×430×88		602×430×178
  凈重		30	40	75
