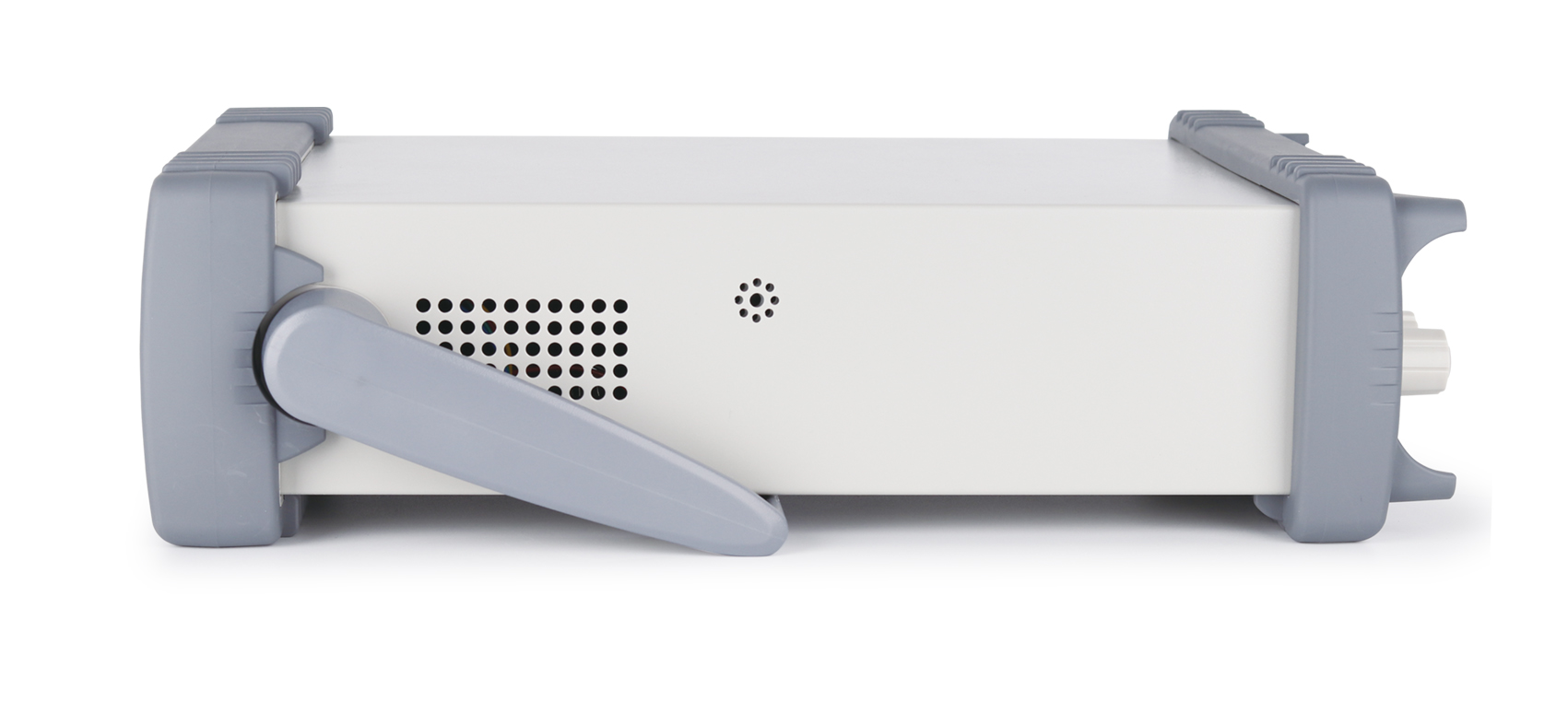

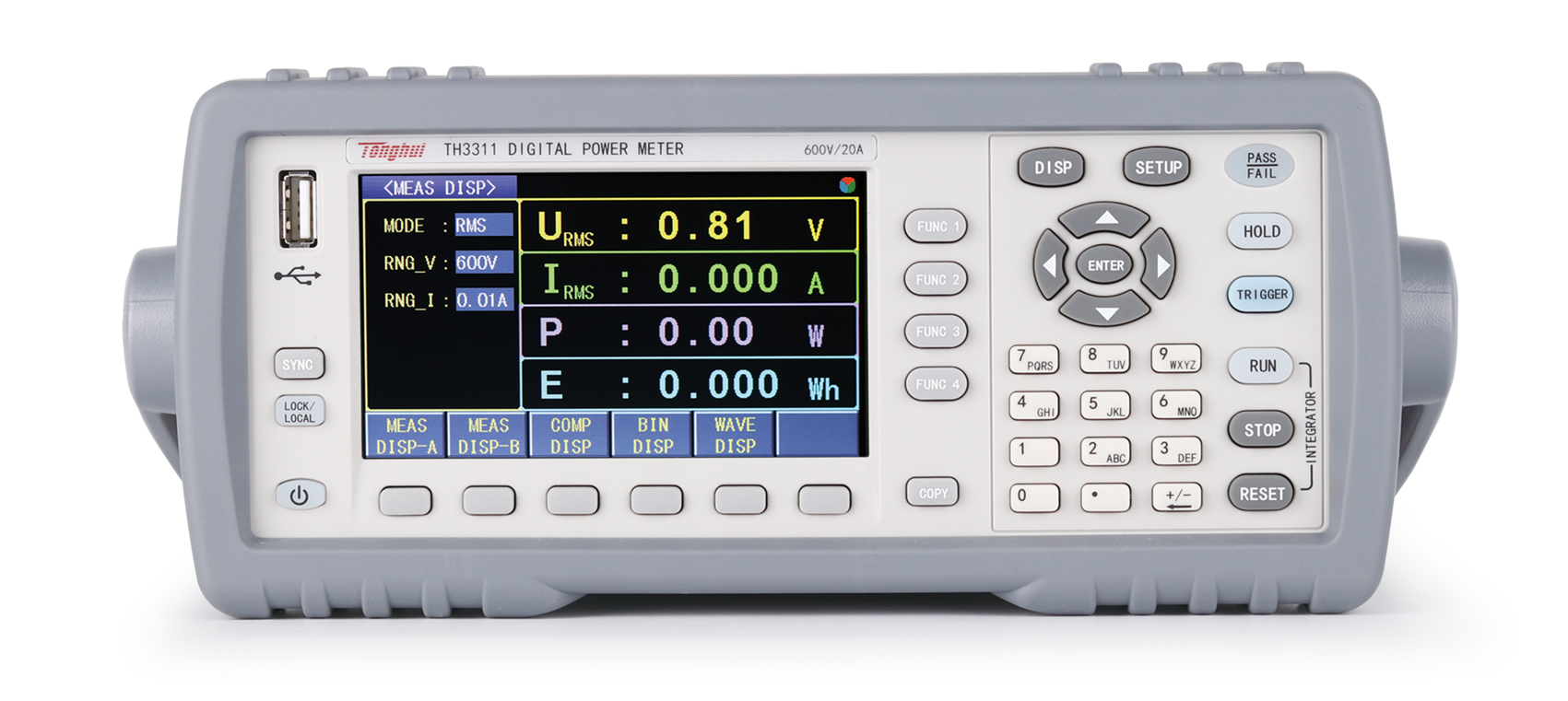

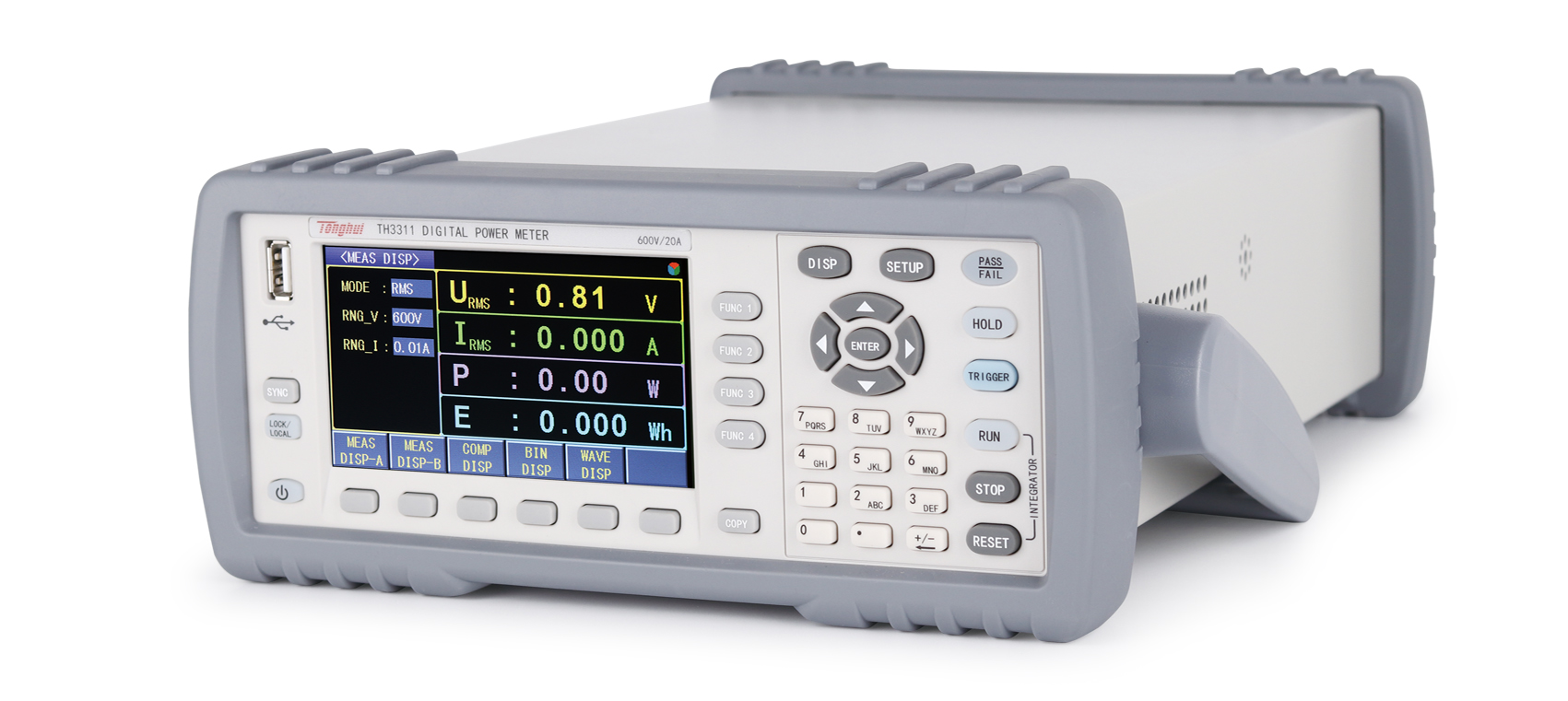

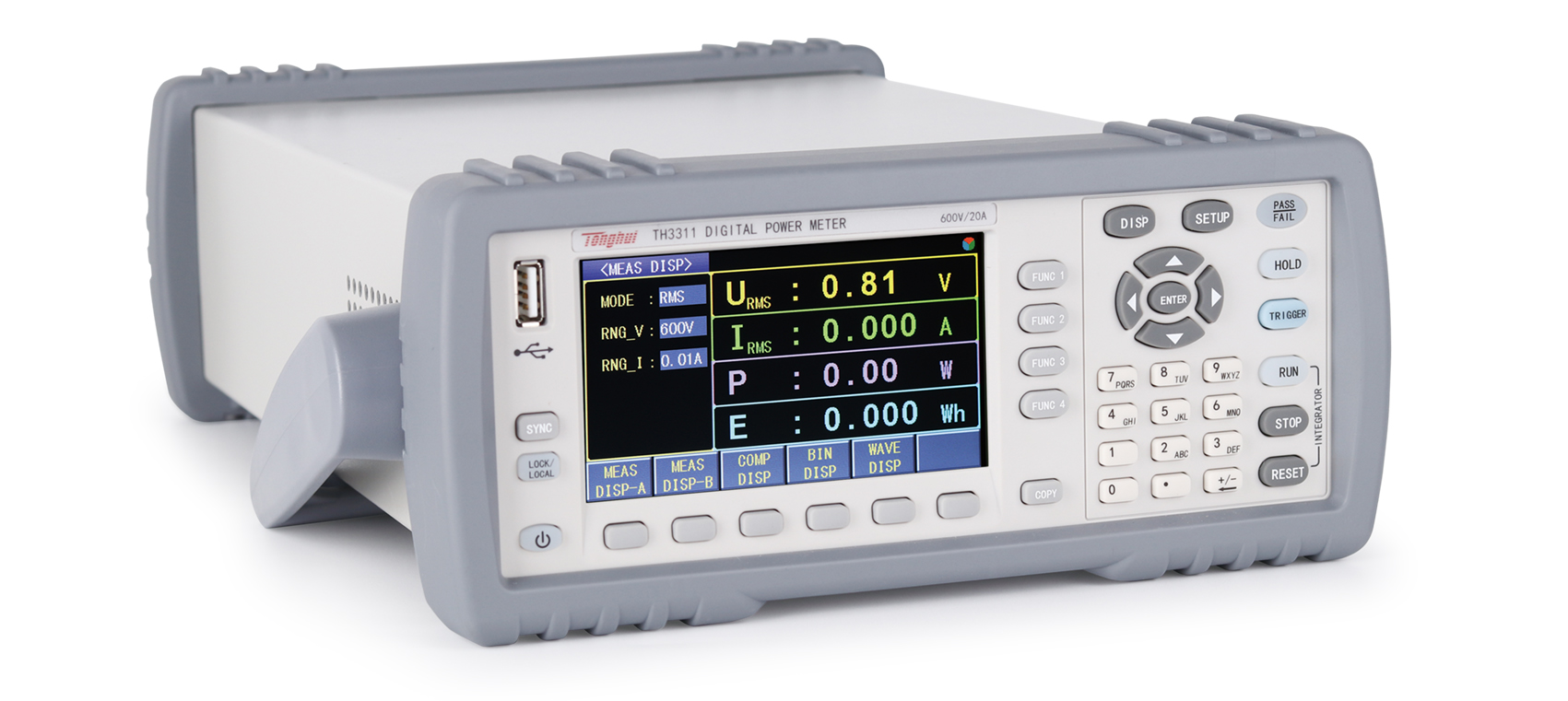

TH3311/TH3312/TH3321/TH3331 單相數字功率計
應用
■ 家電
電視機、冰箱、空調、洗衣機、吸塵器、熱水器等功率能效測試
■ 工業
電機、馬達、變壓器、充電器、電源等功率測試
■ 照明
照明電器、LED燈具等功率測試
■ 新能源
光伏組件、電動汽車、風能等功率測試
技術參數
型號 | TH3311 | TH3312 | TH3321 | TH3331 | |
顯示器 | 4.3寸彩色TFT顯示器 | ||||
接線方式 | 單相 | ||||
基本特征 | AC | ? | ? | ? | ? |
DC | ? | ? | ? | ? | |
精密型 | ? | ? | ? | ? | |
微電流 | ? | ||||
寬電流 | ? | ||||
諧波分析 | ? | ? | ? | ||
電能測試 | ? | ? | ? | ? | |
顯示方式 | 數據 | ? | ? | ? | ? |
波形圖 | ? | ? | ? | ? | |
諧波柱狀圖 | ? | ? | ? | ||
基本準確度 | 0.15%讀數+0.2%量程+1個字 | ||||
電壓 | 量程 | 5V-75V/150V/300V/600V | |||
分辨率 | 0.01V | ||||
電流 | 量程 | 10mA/30mA/100mA/400mA/1.5A/5A/20A | 1mA/3mA/10mA/40mA/150mA/500mA/2A | 10mA/30mA/100mA/400mA/1A/3A/10A/40A | |
最小分辨率 | 10uA | 1uA | 10uA | ||
功率 | 范圍 | 5mW-12kW | 0.5mW-1.2kW,6級能效 | 5mW-24kW | |
最小分辨率 | 0.01mW | 0.001mW | 0.01mW | ||
頻率 | 范圍 | 基頻范圍：DC/45Hz-400Hz，帶寬：21kHz，濾波器5kHz | |||
最小分辨率 | 0.01Hz | ||||
功率因數 | 范圍 | -1.000 - 1.000 | |||
最小分辨率 | 0.001 | ||||
諧波分析 | ------ | ±(5%讀數+0.3%量程) | |||
電能積分 | 范圍 | 0-99999kWh | |||
分辨率 | 0.001Wh | ||||
精度 | ±(0.2%讀數+0.3%量程) | ||||
電能計時 | 范圍 | 0-9999:59:59 | |||
分辨率 | 1s | ||||
精度 | ±0.05% | ||||
測量速度 | 8次/秒(50Hz) DC:8次/秒，諧波功能打開:4次/秒(50Hz) | ||||
鎖定功能 | 數據鎖定 | ||||
量程方式 | 自動/手動 | ||||
輸入阻抗 | ≥1MΩ（所有電壓檔） | ||||
比較器 | 超限聲、光報警 | ||||
輸出 | 繼電器輸出 | ||||

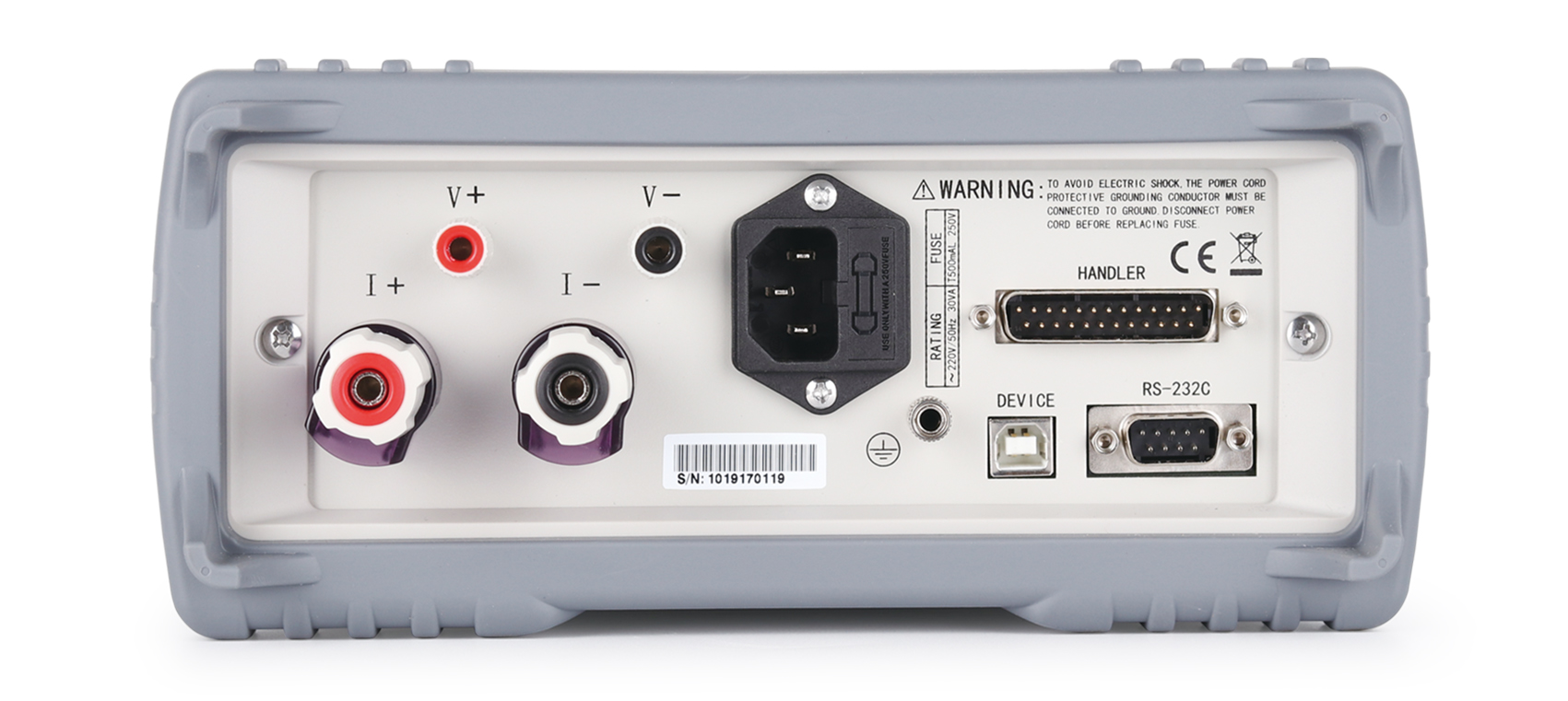

通訊接口 | RS232C/RS485、USB DEVICE、USB HOST、HANDLER | ||||
存儲 | USB波形、設置文件 | ||||
