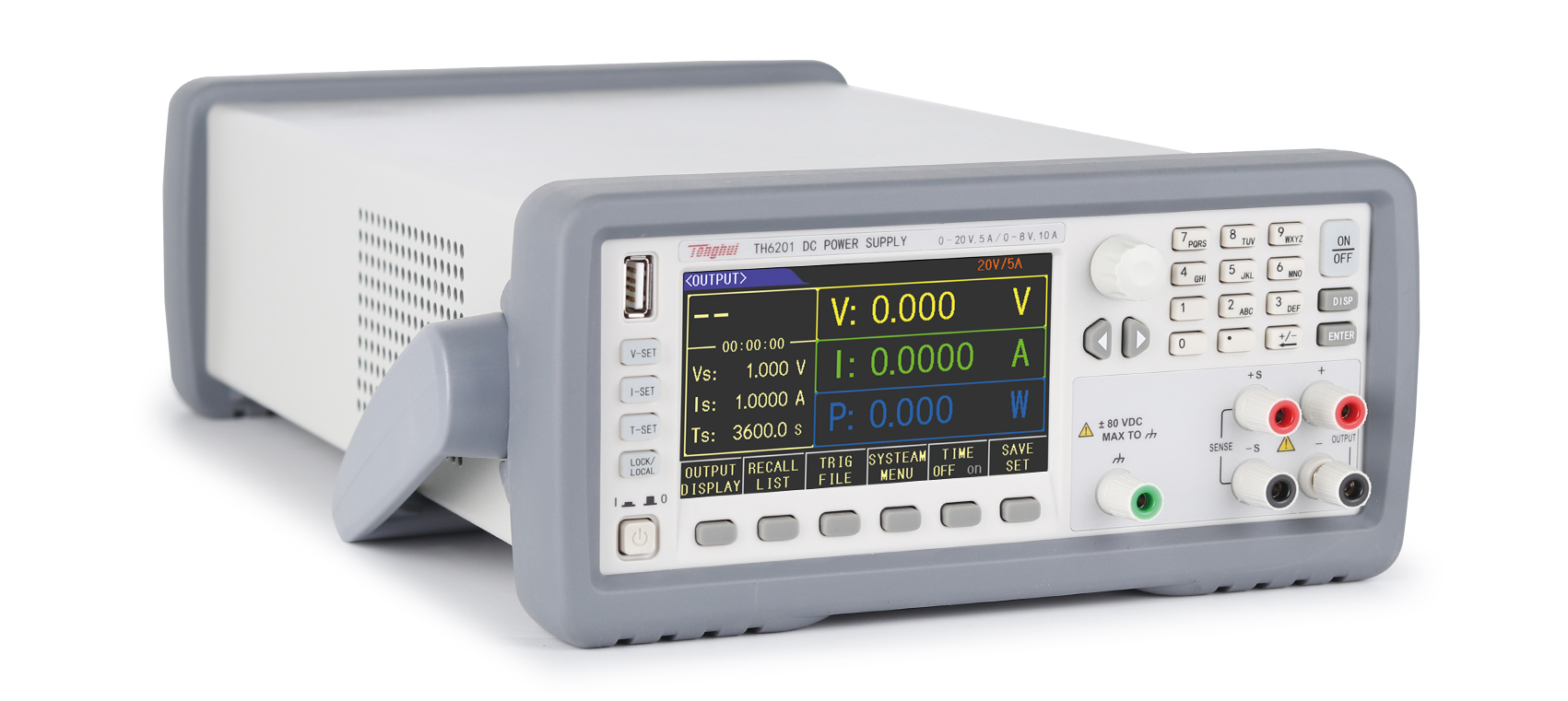

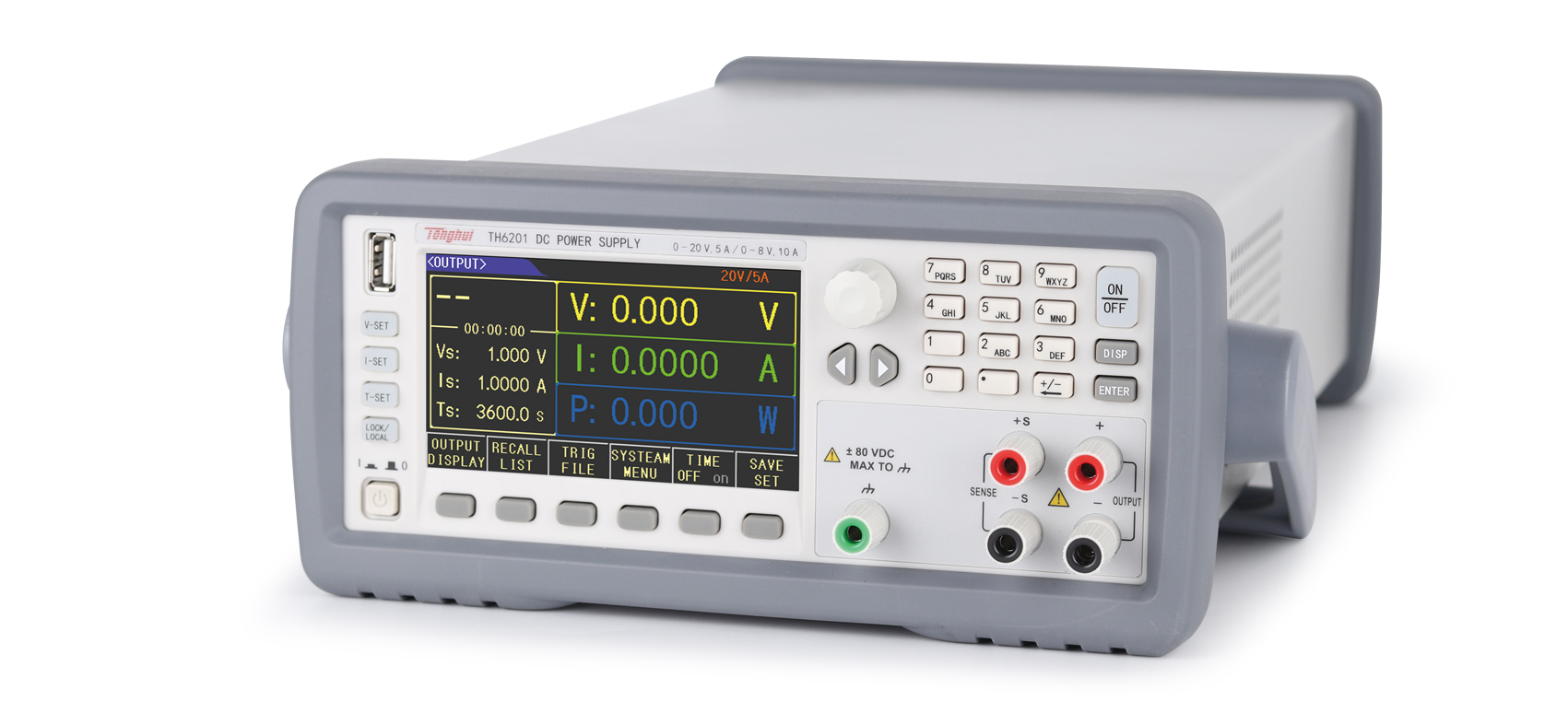

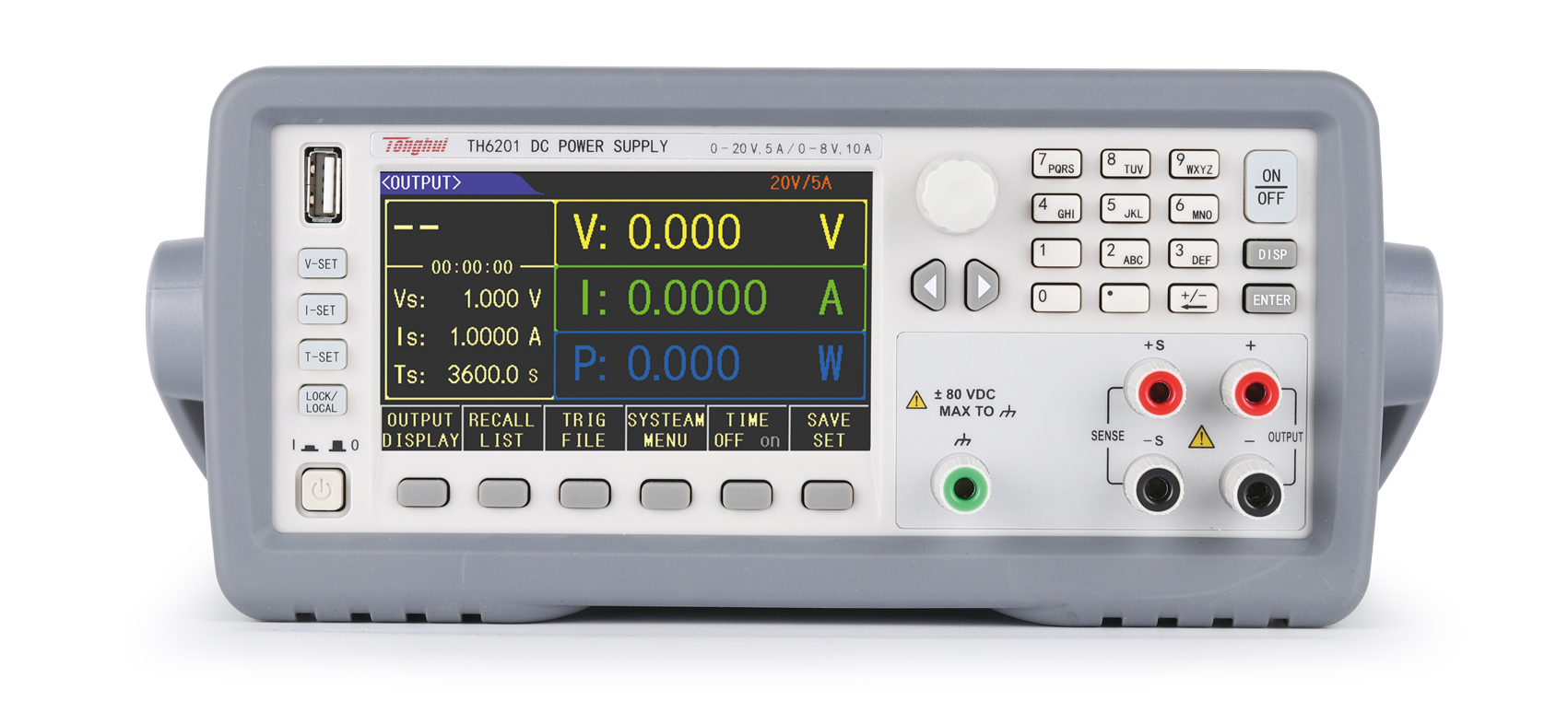

TH6201/TH6202/TH6203/TH6212/TH6213 雙范圍可編程線性直流電源

• 應用

• ■ 研發和設計驗證通用測試

  ■ 生產線工作臺常規測試、維修

  ■ 自動化設備集成測試

  ■ 太陽能光伏模擬測試

  ■ 新動力汽車模擬測試

  ■ 教學實驗室

• 技術參數

• 型號

  TH6201

  TH6202

  TH6203

  TH6212

  TH6213

  額定輸出(0℃-40℃)

  通道/范圍

  范圍1

  范圍2

  范圍1

  范圍2

  范圍1

  范圍2

  范圍1

  范圍2

  范圍1

  范圍2

  電壓

  0-20V

  0-8V

  0-32V

  0-15V

  0-72V

  0-32V

  0-32V

  0-15V

  0-72V

  0-32V

  電流

  0-5A

  0-10A

  0-3A

  0-6A

  0-1.5A

  0-3A

  0-6A

  0-12A

  0-3A

  0-6A

  功率

  100W

  80W

  96W

  90W

  108W

  96W

  192W

  180W

  216W

  192W

  負載調整率±(% 輸出＋偏置)

  電壓

  ≤0.01% + 4mV

  ≤0.01% + 3mV

  ≤0.01%  + 3mV

  ≤0.01% + 6mV

  ≤0.01% + 5mV

  電流

  ≤0.01% + 2mA

  ≤0.01% + 5mA

  ≤0.01% + 4mA

  電源調整率±(% 輸出＋偏置)

  電壓

  ≤0.01% + 4mV

  ≤0.01% + 3mV

  ≤0.01%  + 3mV

  ≤0.01% + 6mV

  ≤0.01% + 5mV

  電流

  ≤0.01% + 2mA

  ≤0.01% + 5mA

  ≤0.01% + 4mA

  編程分辨率

  電壓

  1mV

  電流

  0.1mA

  回讀分辨率

  電壓

  1mV

  電流

  0.1mA

  年精度(25℃± 5℃）±(% 讀數＋偏置)

  編程

  電壓

  ≤0.04%  + 8mV

  電流

  ≤0.1%  + 5mA

  回讀

  電壓

  ≤0.04%  + 8mV

  電流

  ≤0.1%  + 5mA

  紋波和噪聲(20Hz-20MHz)

  常模電壓

  ≤3mVp-p/1mVrms

  ≤4mVp-p/1mVrms

  ≤3mVp-p/1mVrms

  ≤4mVp-p/1mVrms

  常模電流

  ＜9mArms

  ＜7mArms

  ＜6mArms

  ＜10mArms

  ＜8mArms

  共模電流

  <1.5μArms

  瞬態響應

  ＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到75mV內的時間)

  ＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到120mV內的時間)

  ＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到75mV內的時間)

  上升時間 (10% — 90%)

  ＜90ms

  ＜120ms

  ＜180ms

  下降時間 (90% — 10%)

  ＜150ms

  ＜200ms

  ＜250ms

  ＜350ms

  ＜250ms

  串并聯設定值精度

  電壓

  ------

  電流

  ------

  計時器

  0.1～99999.9秒

  存儲

  10組觸發輸出,每組100個步驟；100組設定記憶
