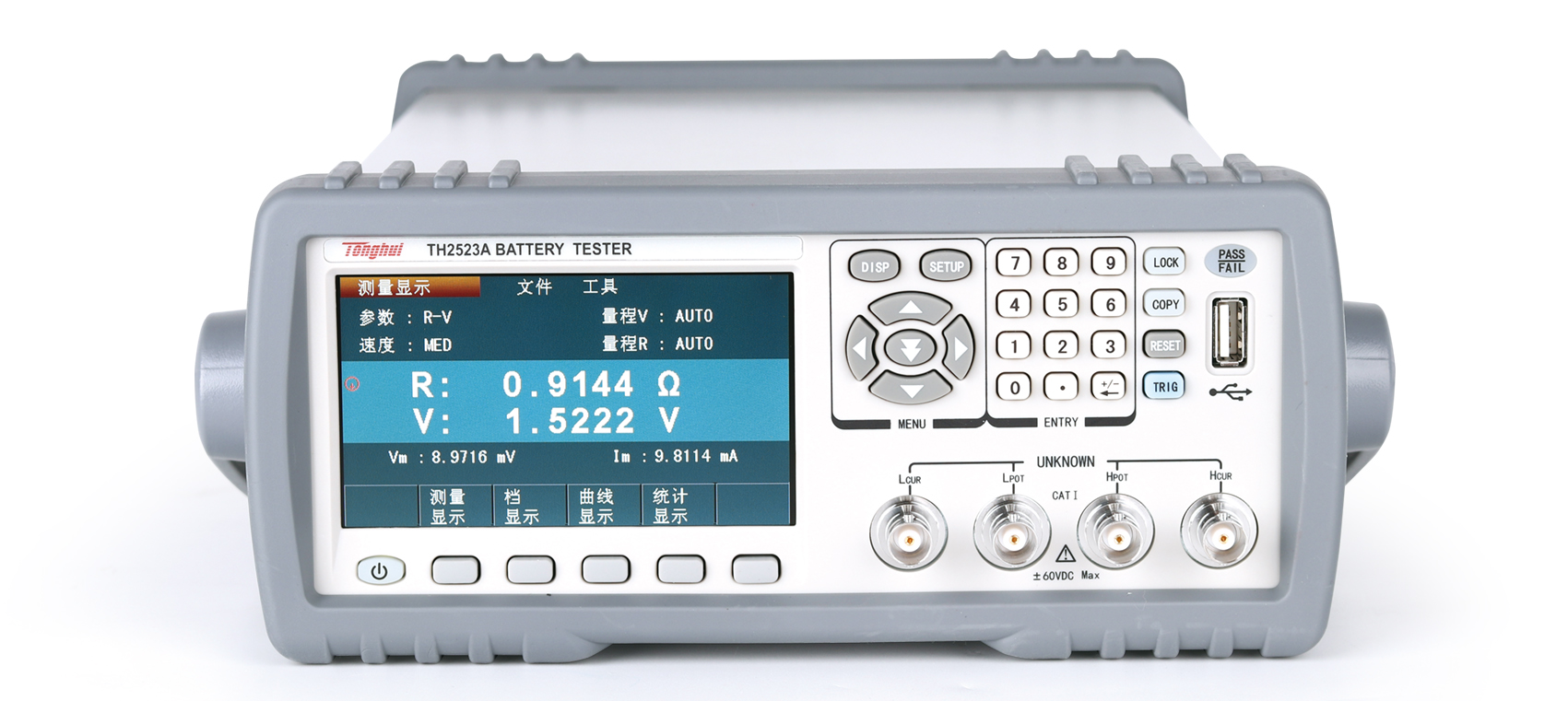

TH2523A 交流低電阻測試儀

• 應用

• ■ 用于紐扣電池及其電池組等的快速測量

  ■ 用于智能手機、家用電器、電動 汽車以及電動自行車等的電池測量

  ■ 用于高電壓電池的測量

  ■ 用于早期電池開發研究的測量

  ■ 各種接觸電阻的測量

  ■ 各種電池的劣化情況 測定及壽命評估

  ■ UPS在線檢測

  ■ 超級電容等效電阻 (ESR)的測量

• 技術參數

• 型號		TH2523A
  顯示	顯示器	4.3英寸480x272 24位色TFT顯示器
  	顯示的位數	R:慢速5位，最大顯示數字35000；快速，最大顯示數字3500V:慢速5位，最大顯示數字35000； 快速，最大顯示數字3500
  測量參數		R,V,R-V,Z-θ°,Z-θr,L-Q,L-R,R-X,R-Q
  基本準確度		R:0.1%，V:0.05%
  測試信號源	頻率	1kHz ±0.2Hz 正弦波
  	恒定電流	100mA/10mA/1mA/100uA/10uA
  測量顯示范圍	電阻R/阻抗Z/電抗X	1uΩ—3.5kΩ
  	直流電壓V	100uV—350V
  	電感L	0.2nH-1H
  	品質因數Q	0.001—9999.9
  	相位角θd(deg)	-179.99—179.99
  	相位角θd(rad)	-3.1416—3.1416
  數學運算		直讀，ΔABS, Δ%
  量程	交流電阻R	30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ
  	直流電壓V	6V/60V
  最大輸入電壓		65V
  測試速度(次/秒)		FAST：約50次/秒； MED：約10次/秒 ； SLOW1：約5次/秒； SLOW2：約3次/秒
  比較器		10檔，通過檔的分選確定產品 的等級及訊響功能
  量程方式		自動、保持
  觸發方式		內部、手動、外部、總線
  操作方式		測試線接觸故障檢查；被測件電流/電壓監視；REL偏差扣除；短路清“0”；1-255次平均；測量延遲的設定；被測件的圖形分析掃描；USB存儲功能；多大100組設定 文件的存儲/加載；最高30000個測試數據的統計功能等。

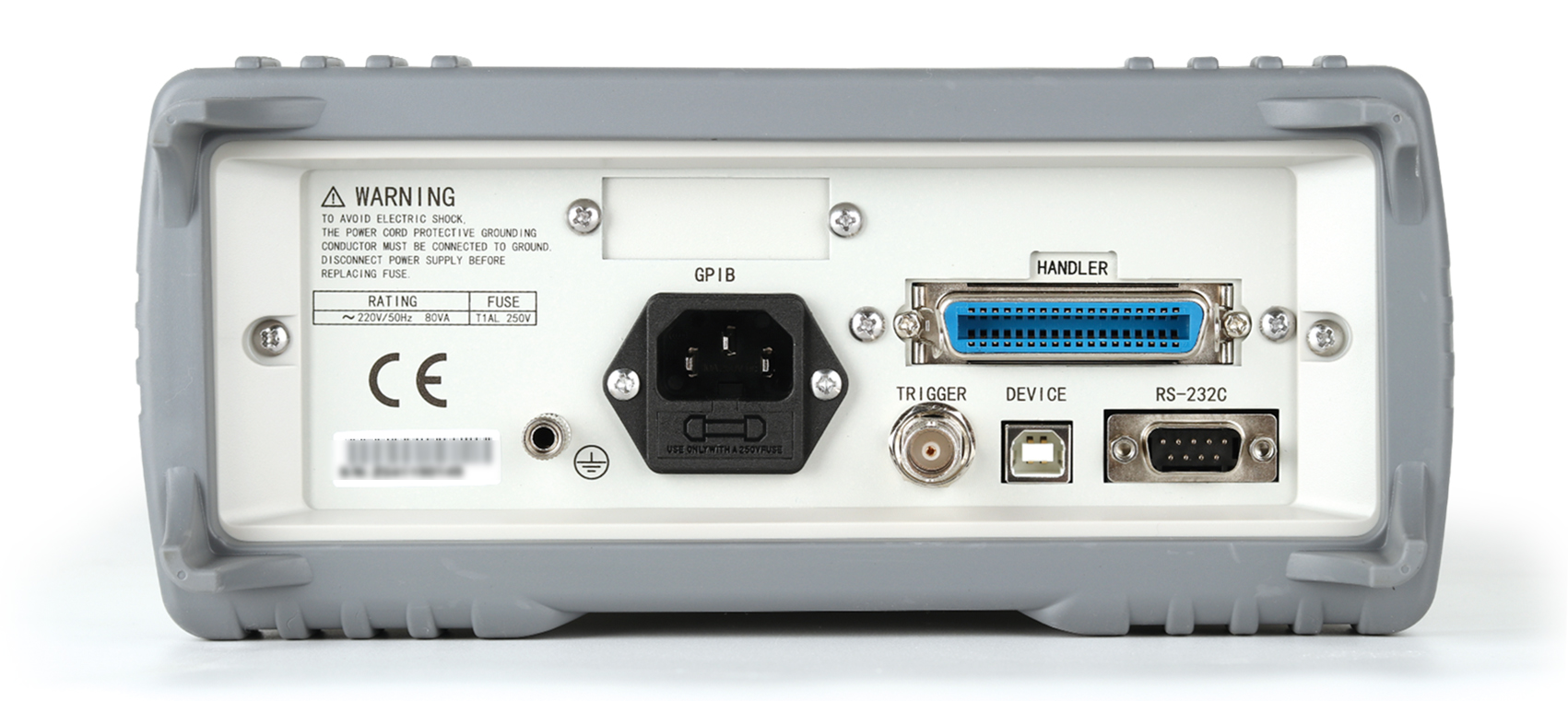

  接口		Handler、RS232、USB DEVICE、 GPIB（選配）、USB HOST
  通用技術參數
  工作環境	溫度	0℃-40℃
  	濕度	≤90%RH
  電源要求	電壓	100V-120V,198V-242V
  	頻率	47Hz - 63Hz
  功耗		最大15AV
  體積(WxHxD)		215mmx87mmx335mm(凈尺寸)235mmx105mmx360mm(加護套后)
  重量		約3.6k




• 附件

標配
配件名稱	型號
帶盒四端絕緣帶鎖Kelvin測試線	TH26011CS

TH2523A 交流低電阻測試儀
