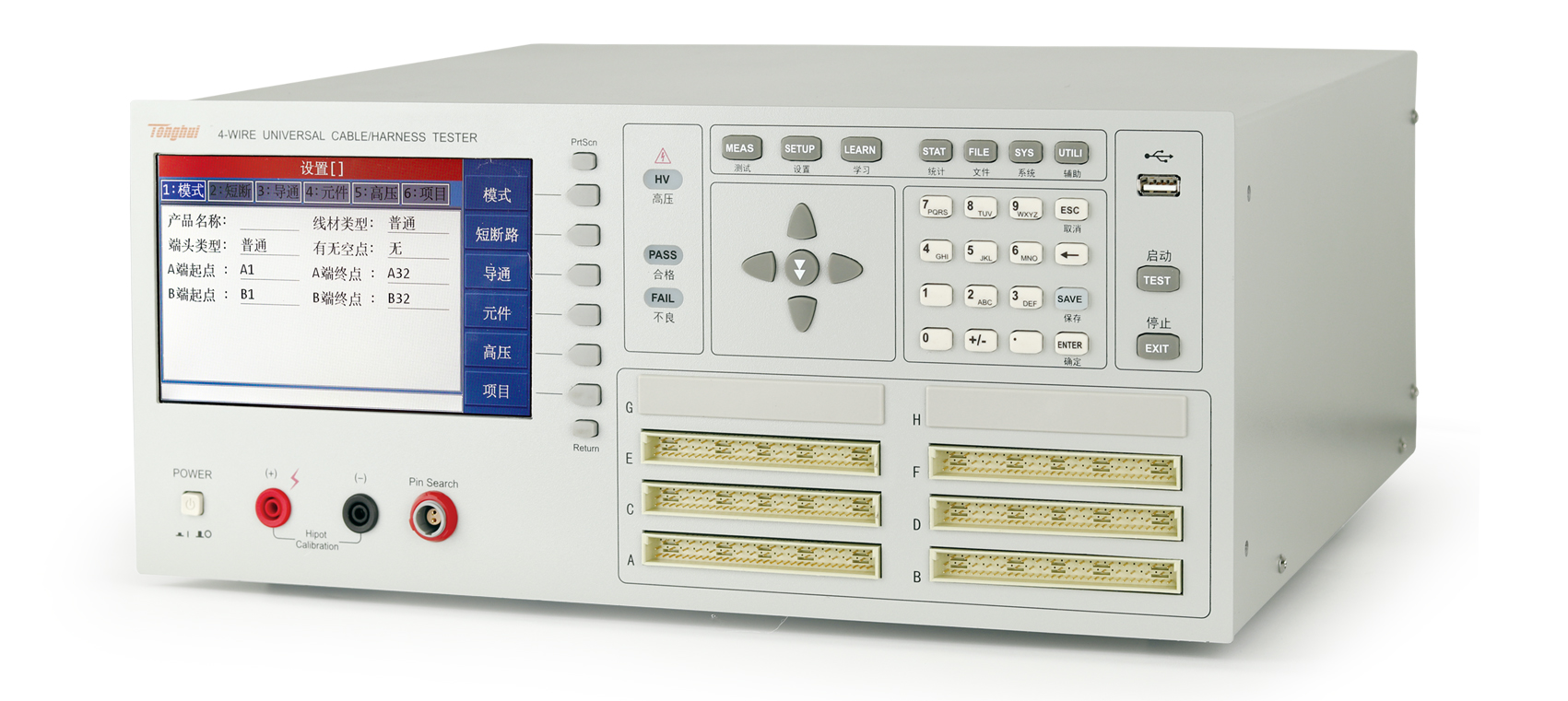

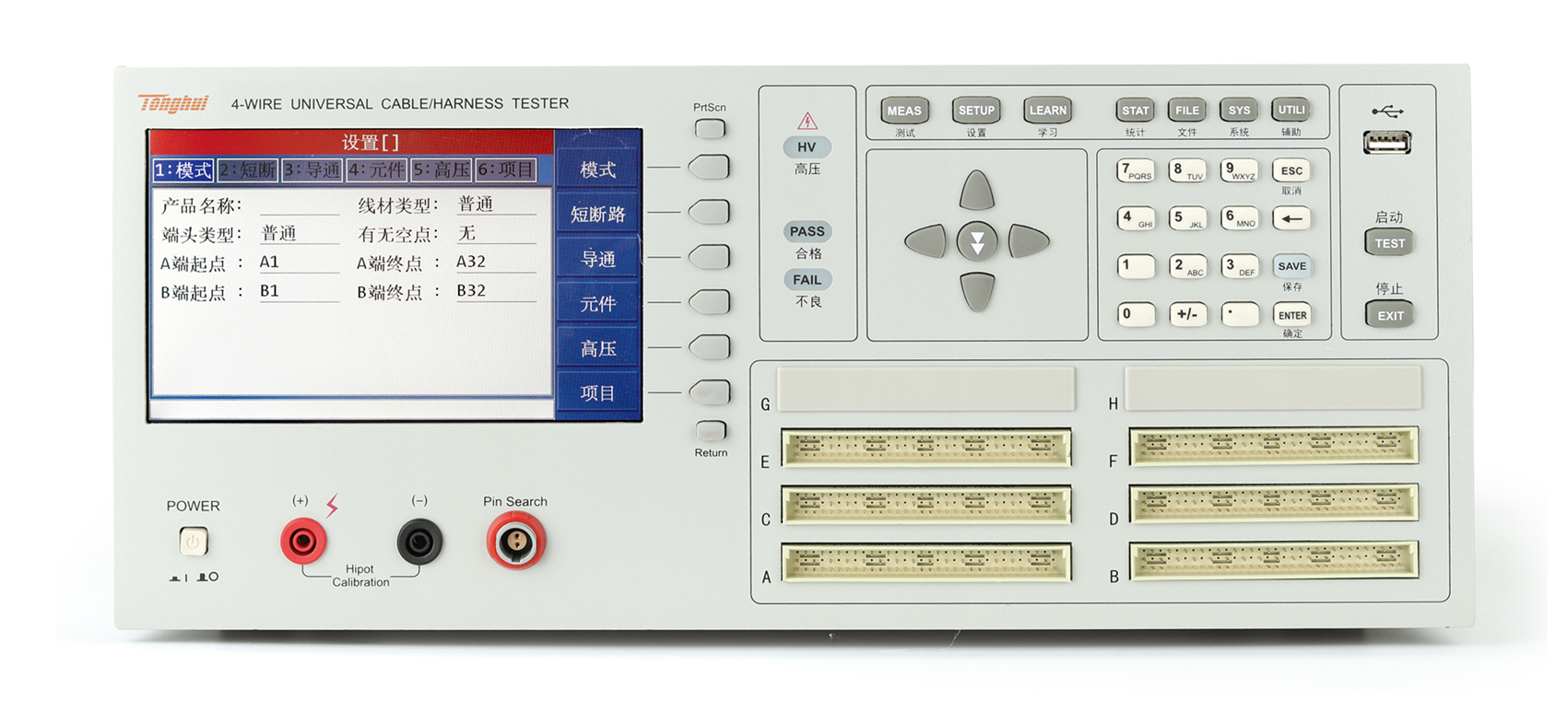

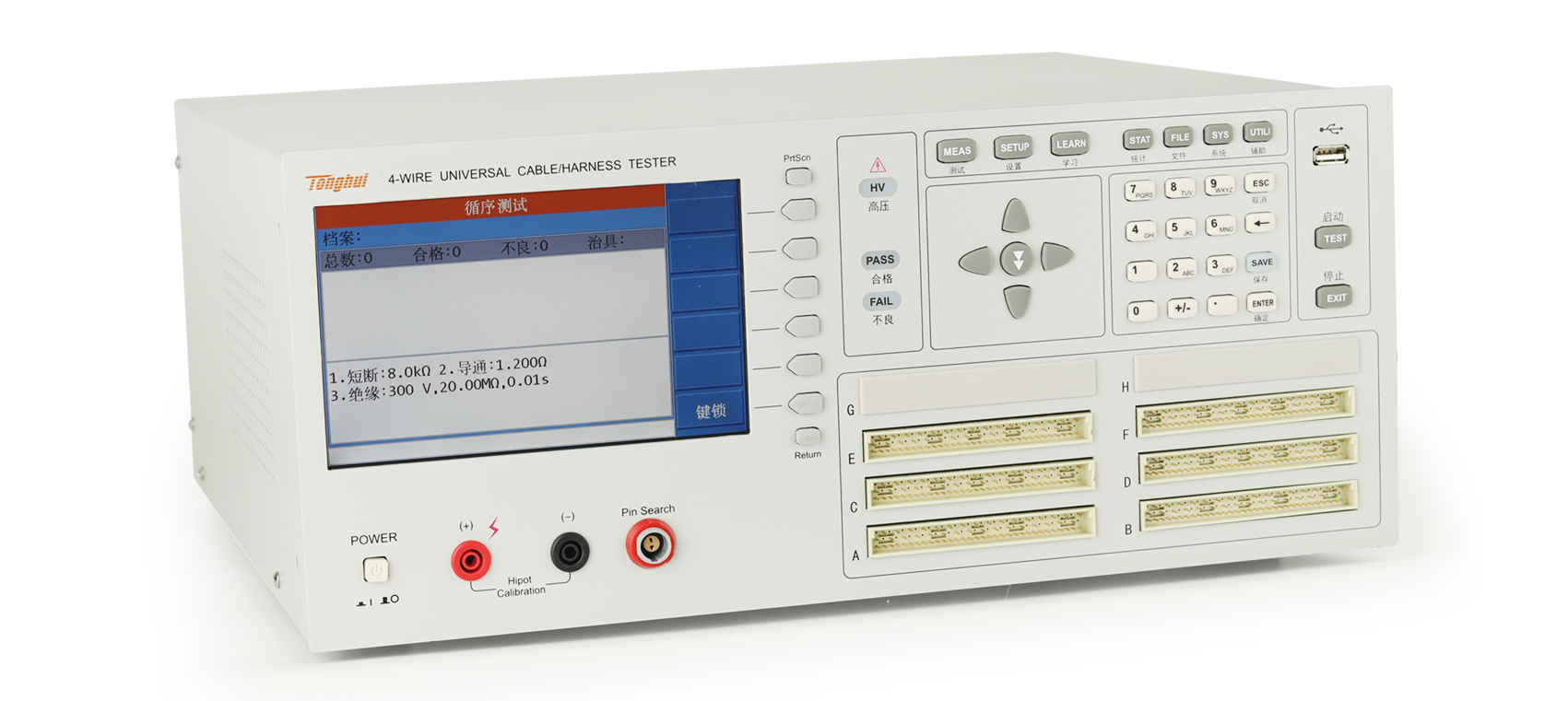

TH8602-3 線材綜合測試儀

• 應用

• ■ 通訊和IT

    電話線、網絡連接線、多股連接線、手機屏線、TYPEC數據線、

    USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE硬盤連接線、SATA硬盤連接線等

  ■ 汽車電子

    ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品連接線、音視頻連接線

  ■ 電子工業

    排線、扁平線、接插件、電源線、多路開關、RS232連接線、

    GPIB連接線、USB延長線、多芯插座

  ■ 元器件

    無源器件：電容、電感，電阻，二極管，電容極性、壓降

  ■ 安規測試

    交流耐壓、直流耐壓、絕緣絕緣

• 技術參數

• 參數		TH8602-1	TH8602-2	TH8602-3	TH8602-4
  測試腳位Pin		64	128	192	256
  被動元件	信號源	50Hz — 300kHz, 1Vrms
  	電容測量	1pF — 1000μF
  	直流電阻DCR	5mΩ — 10MΩ
  導通/瞬通		5mΩ — 950Ω
  直流耐壓		電壓:5V — 1500V; 電流:1μA — 11.5mA
  交流耐壓		電壓:50V — 1000V; 電流:0.01mA — 11.5mA
  電弧偵測		8級
  絕緣電阻		電壓:5V — 1500V; 電阻:1MΩ — 5GΩ
  斷短路		1kΩ — 50kΩ
  二極管測試		正向壓降：0 — 7.5V；發光二極管點亮?xí)r間設置；反向漏電流
  測試速度		瞬間斷短路：4ms
  		瞬間斷路：5us — 2ms




• 附件

標配
配件名稱	型號
TH8602轉接板（內四線）	TH26060B
TH8602測試線	TH26060D

TH8602-3 線材綜合測試儀
