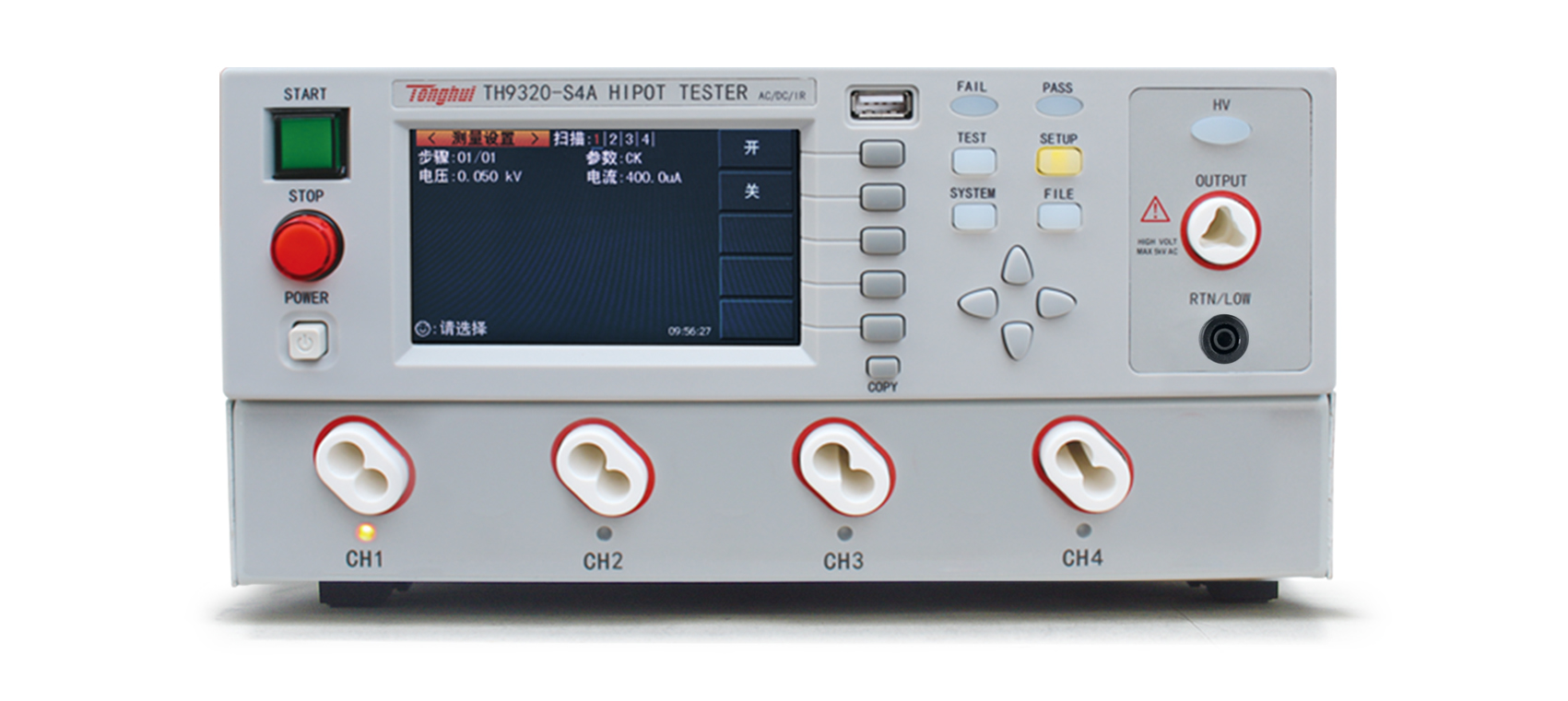

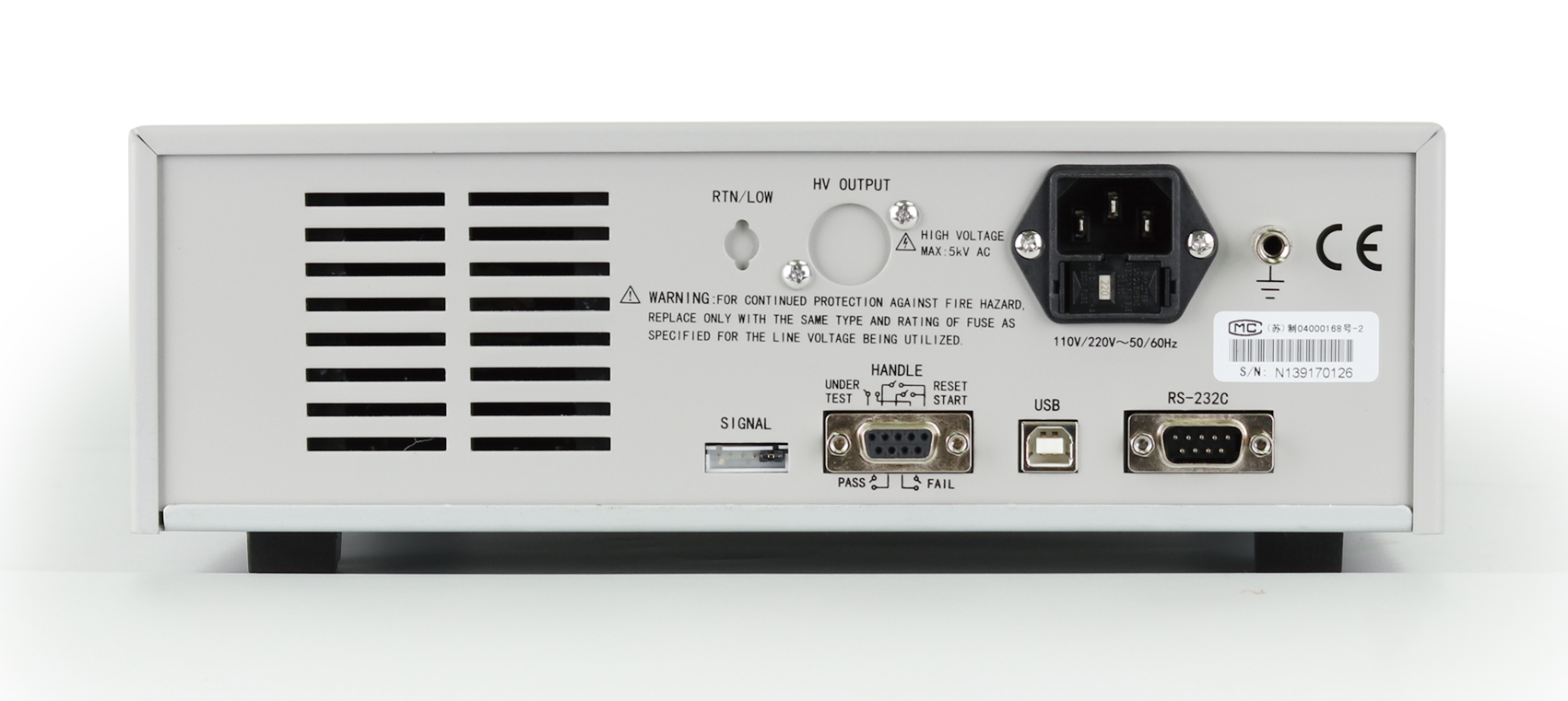

TH9320S4A 程控交直流耐壓絕緣測試儀
應用
■?自動化測試系統
■?家用電器
■?變壓器、電機
■?電氣設備
■?電熱器具
■?照明行業
■?新能源汽車
■?電子元器件
■?醫療設備
技術參數
| 型號 | TH9320-S4A | ||
| 掃描接口 | 4路 | ||
| 耐壓測試 | |||
| 輸出電壓 | AC | 0.10kV?—?5.00kV?±2% | |
| DC | 0.10kV?—?6.00kV?±2% | ||
| 電流測試范圍 | AC | TH9320：0?—?20.00mA??±（2%讀數+5個字） | |
| DC | TH9320：0?—?10.00mA??±（2%讀數+5個字） | ||
| 快速放電功能 | 測試結束后自動放電（DCW） | ||
| 絕緣電阻測試 | |||
| 輸出電壓 | 0.10kV—1.00kV?±2% | ||
| 電阻測試范圍 | 0.1MΩ—10.0GΩ | ||
| 電阻測試精度 | 0.10MΩ—999MΩ?±10%1.00GΩ—10.0GΩ?±20% | ||
| 放電功能 | 測試結束后自動放電 | ||
| 電弧偵測 | |||
| 測量范圍 | AC | 1—9級（出廠默認值為5）（對應電流20mA、18mA、16mA、14mA、12mA、10mA、7.7mA、5.5mA、2.8mA） | |
| DC | 1—9級 | ||
| 一般參數 | |||
| 存儲器 | 5組 | ||
| 電壓上升時間 | 0.1s?—?999.9s | ||
| 測試時間設定(AC/DC) | 0.2s?—?999.9s | ||
| 電壓下降時間 | 0.1s?—?999.9s | ||
| 等待時間(IR) | 0.2s?—?999.9s | ||
| 時間精度 | ±(1%+0.1s) | ||
| 存儲器 | |||
| 存儲器 | 5組 | ||
TH9320S4A 程控交直流耐壓絕緣測試儀
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試電纜(黑色) | TH90003B | ||||
| 高壓測試電纜(紅色) | TH90003R | ||||
| 高壓測試電纜（不帶夾子） | TH90013 | ||||
| 高壓測試電纜（帶夾子） | TH90017 | ||||
