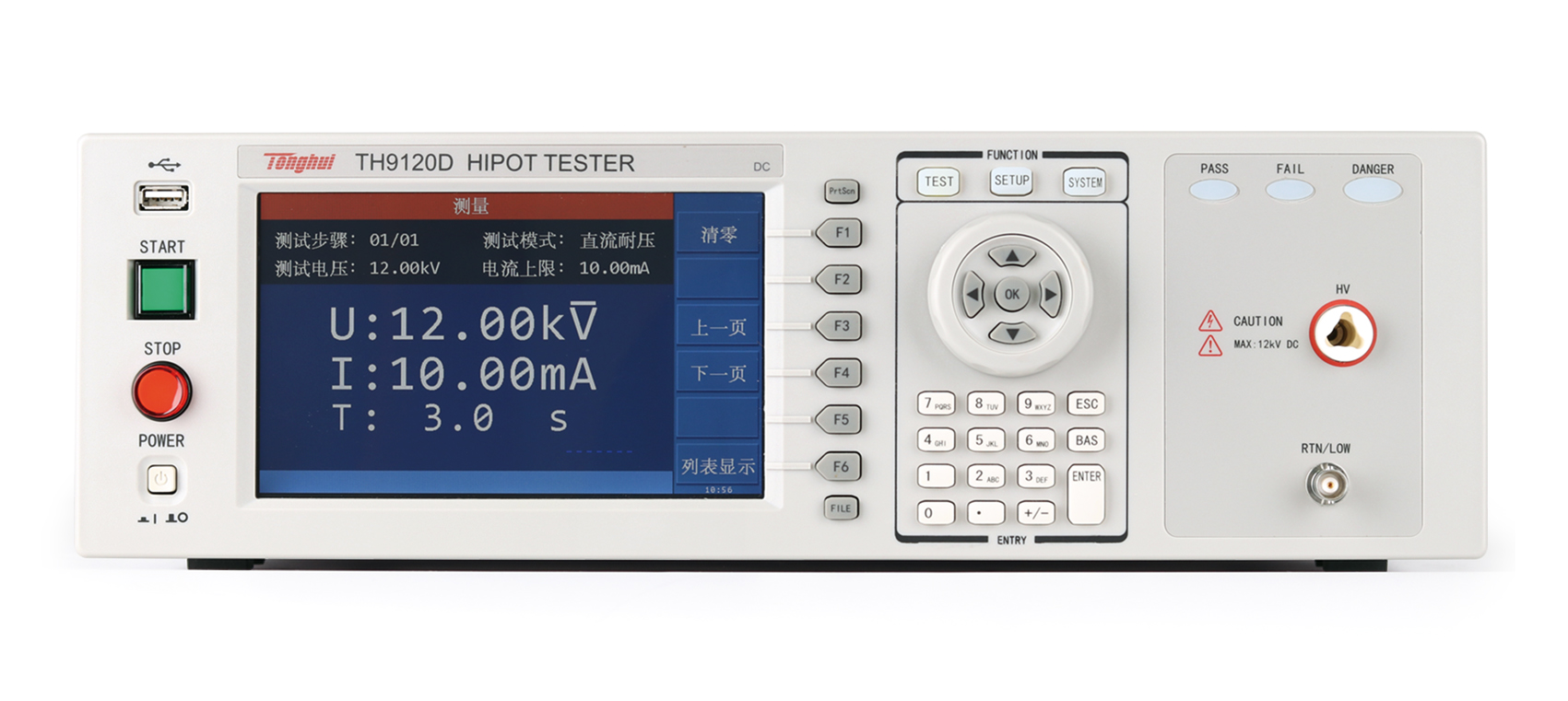

TH9120D 程控直流耐壓絕緣測試儀
應用
■?高耐壓測試、高壓光耦、高壓繼電器、高壓開關等絕緣較高的器件
■?電子元器件、電容、線圈、鐵心、扼流圈、濾波器等
■?電氣產品、家用電器、信息產品、影音設備、電熱器具、照明設備
■?非電氣產品、線材、不織布、絕緣材料等耐壓及絕緣阻抗測試
■?新能源汽車
■?自動化測試系統?
技術參數
| 型號 | TH9120D | ||
| 測試模式 | DC/IR | ||
| 耐壓測試 | |||
| 輸出電壓 | DC | 電壓范圍 | 0.05-12.0kV |
| 輸出功率 | 120VA（12.0kV、10mA） | ||
| 負載變動率 | ±（1%設定值 + 10V） ?（額定功率） | ||
| 電壓分辨率 | 2V | ||
| 電壓精度 | ±（1%設定值 + 0.1%滿刻度） | ||
| 電流測試范圍 | DC | 電流范圍 | 0.0001mA-10mA |
| 電流分辨 | 0.1uA | ||
| 電流精度 | ±（1%讀值 + 0.5%滿刻度） | ||
| 最大短路電流 | 無 | ||
| 快速放電功能 | 測試結束后自動放電（DCW） | ||
| 絕緣電阻測試 | |||
| 輸出電壓 | DC：0.05-5.0kV | ||
| 電壓分辨率 | 2V | ||
| 電壓精度 | ±（1%設定值+0.5%滿刻度） | ||
| 電阻測試范圍 | 0.1MΩ– 50.0GΩ | ||
| 電阻測試精度 | 電壓≥0.5kV | 1MΩ–1GΩ? ±(3%讀數+0.1%滿刻度) | |
| 1GΩ–10GΩ? ±(7%讀數+2%滿刻度) | |||
| 10GΩ–50GΩ? ±(10%讀數+1%滿刻度) | |||
| 電壓＜500V | 0.1MΩ–1GΩ? ±(5%讀數+2%滿刻度) | ||
| 電弧偵測 | |||
| 程序設定 | DC | 1.0mA-10.0mA | |
| 時間設定 | |||
| 測試時間 | 0.3～999s，0表示持續測試 | ||
| 上升時間 | 0.1～999s，0表示關閉 | ||
| 下降時間 | 0.1～999s，0表示關閉 | ||
| 等待時間 | 0.1～999s，0表示關閉? （僅直流耐壓） | ||
| 安全防護功能 | |||
| 觸電保護 | 0.5mA±0.25mA? 可選擇：打開或關閉 | ||
| 啟動保護 Interlock | 引腳接低，才允許高壓輸出 | ||
| 面板操作保護 | 鍵鎖、密碼 | ||
| 報警指示 | 合格：短音，綠燈；不合格：長音，紅燈 | ||
| 存儲與接口 | |||
| 內部存儲器 | 可存儲100個文件，每個文件可編輯50個步驟 | ||
| 標配接口 | RS232、USB ?DEVICE、USB HOST、LAN、HANDLER | ||
| 選配接口 | GPIB | ||
| 環境溫度與濕度 | |||
| 參數比對溫度 | 18℃～28℃，濕度: 30%～70%RH | ||
| 正常工作溫度 | 0℃～45℃，濕度: 20%～90%RH | ||
| 儲藏環境溫度 | -10℃～55℃，濕度：< 80%RH | ||
| 一般指標 | |||
| 電源 | 100V～240VAC，47Hz～63Hz | ||
| 功率 | 空載：< 100W? 額定功率：300W | ||
| 體積 | 430mm（W）x 132mm（H）x 500mm（D） | ||
| 重量 | 21kg | ||
TH9120D 程控直流耐壓絕緣測試儀
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試電纜(黑色) | TH90003B | ||||
| 高壓測試電纜(紅色) | TH90003R | ||||
| TH9010系列高壓測試電纜(帶夾子) | TH90015 | ||||
