TH901 繞線元件綜合測試系統簡介■?TH901型繞線元件綜合測試系統是一套高精度，高自動化，高效率的測試系統。不但可以測試低壓參數，安規參數，線圈脈沖參數，而且能搞自動保存測試數據，自動對測試數據進行分析?！?備注：需準備符合0.2MPa-0.7MPa電瓷閥需要的氣源? ? ??需準備220V/16A插座應用技術參數低壓參數測試Items范圍測試頻率20Hz~200kHzL, Lk0.01nH
TH901 繞線元件綜合測試系統
簡介

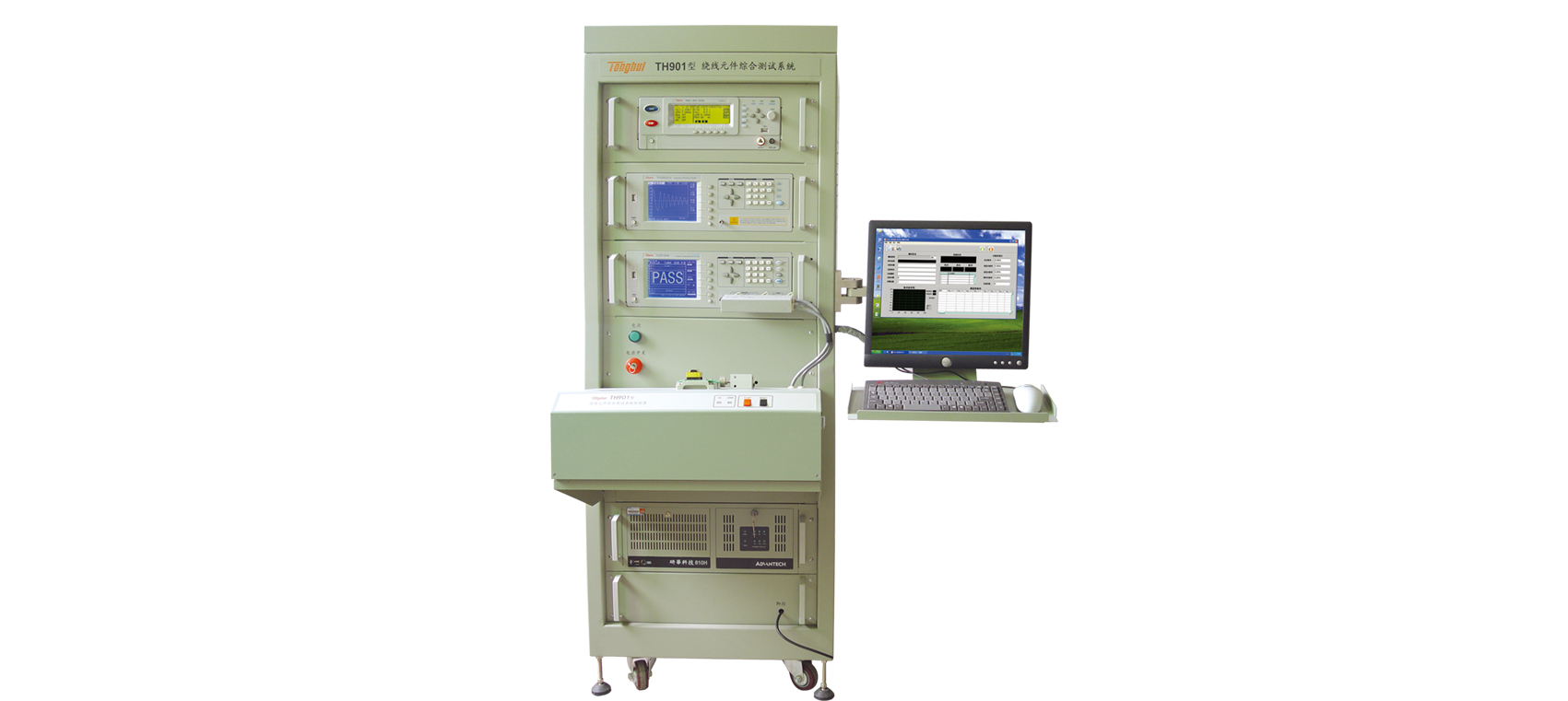

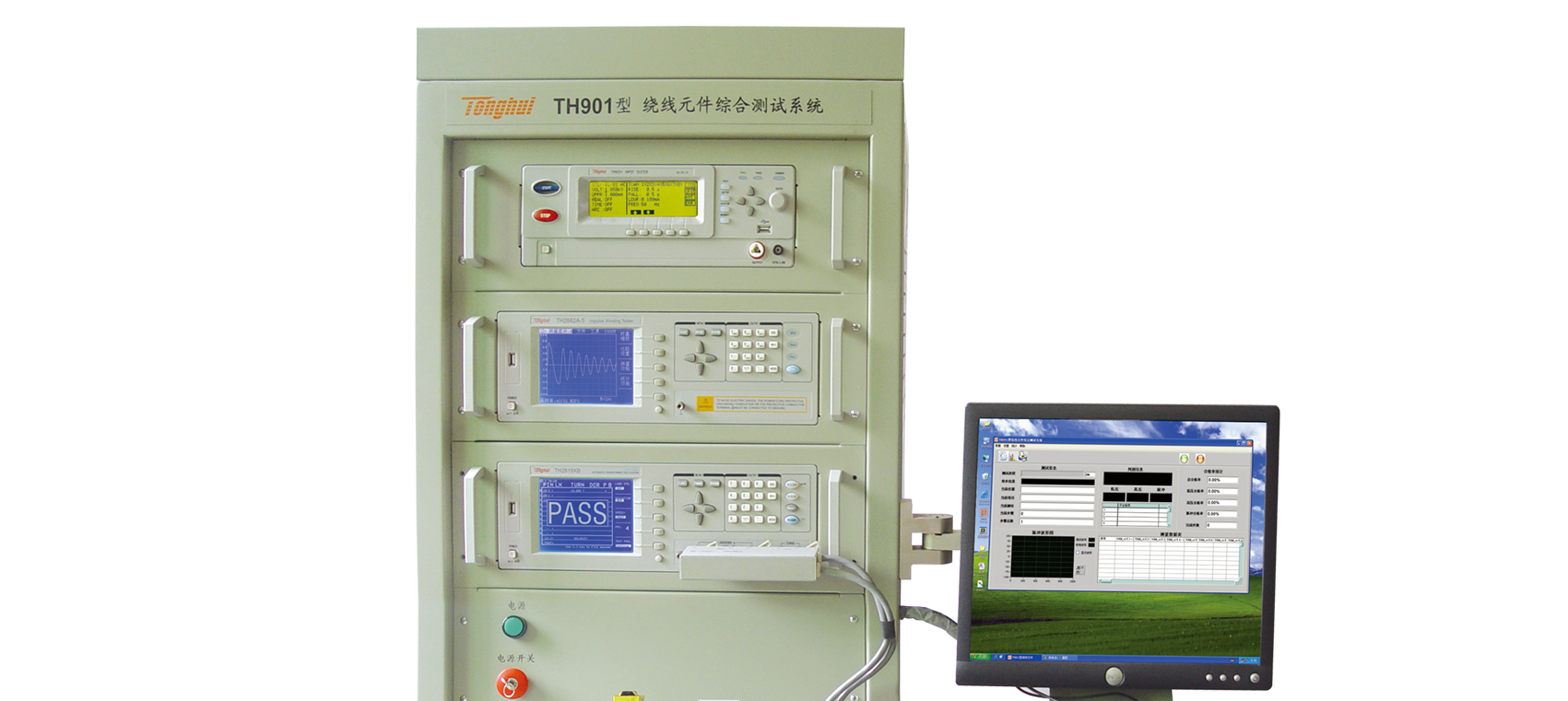

■?TH901型繞線元件綜合測試系統是一套高精度，高自動化，高效率的測試系統。不但可以測試低壓參數，安規參數，線圈脈沖參數，而且能搞自動保存測試數據，自動對測試數據進行分析。
■?備注：需準備符合0.2MPa-0.7MPa電瓷閥需要的氣源
? ? ??需準備220V/16A插座
應用
技術參數
| 低壓參數測試 | |
| Items | 范圍 |
| 測試頻率 | 20Hz~200kHz |
| L, Lk | 0.01nH~99.9999kH |
| C | 0.00001pF~9.99999F |
| R, X, Z, DCR, ACR | 0.01m?~99.9999M? |
| Y, B, G | 0.01nS~99.9999S |
| D | 0.00001~99999.9 |
| Q | 0.01~99999.9 |
| θ | Deg – 179.999o~179.999oRad – 3.14159~3.14159 |
| Turns Ratio | 1:0.01 – 100:1 |
| 耐壓絕緣測試 | |||
| 功能 | 輸出電壓 | 測試范圍 | 測試精度 |
| 交流耐壓 | 500VAC~2500VAC(鄰Pin間)50VAC~5000VAC(隔Pin間) | 1μA~30mA | ±（2%讀數+5個字） |
| 直流耐壓 | 50VDC~3500VDC(鄰Pin間)50VDC~6000VDC(隔Pin間) | 0.1μA~10mA | ±（2%讀數+5個字） |
| 絕緣電阻 | 50VDC~1000VDC | 0.1M?~50G? | ±（15%讀數+5個字） |
| 線圈脈沖測試 | |
| 輸出電壓 | 500V~5000V，100V步進，5% ±25V |
| 電感量測試范圍 | >20μH |
| 波形采樣 | 采樣率：40MSPS/25ns，20MSPS/50ns10MSPS/100ns，5MSPS/200ns,2.5MSPS/400ns，1.25MSPS/800ns，625kSPS/1.6μs，312kSPS/3.2μs分辨率：8bits采樣點：960bytes |
TH901 繞線元件綜合測試系統
