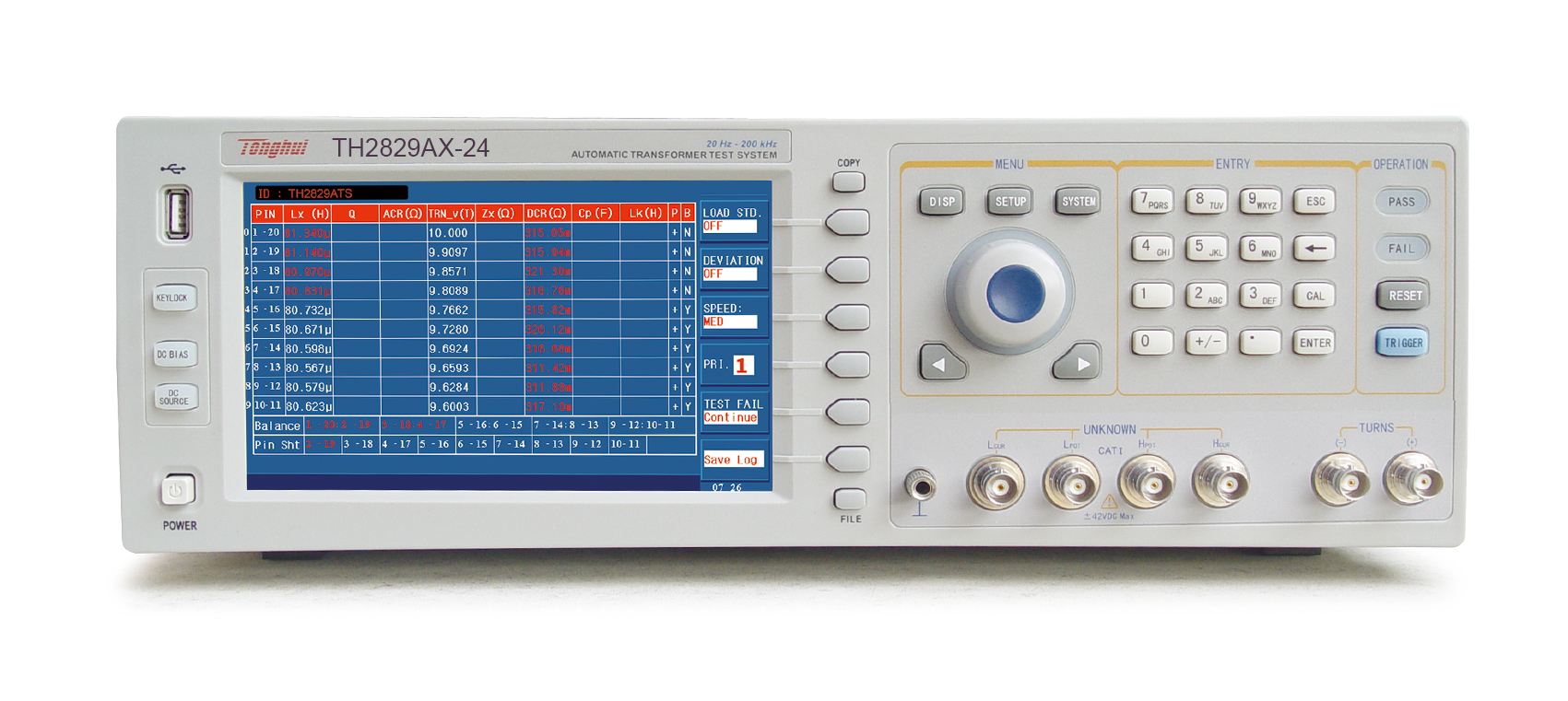

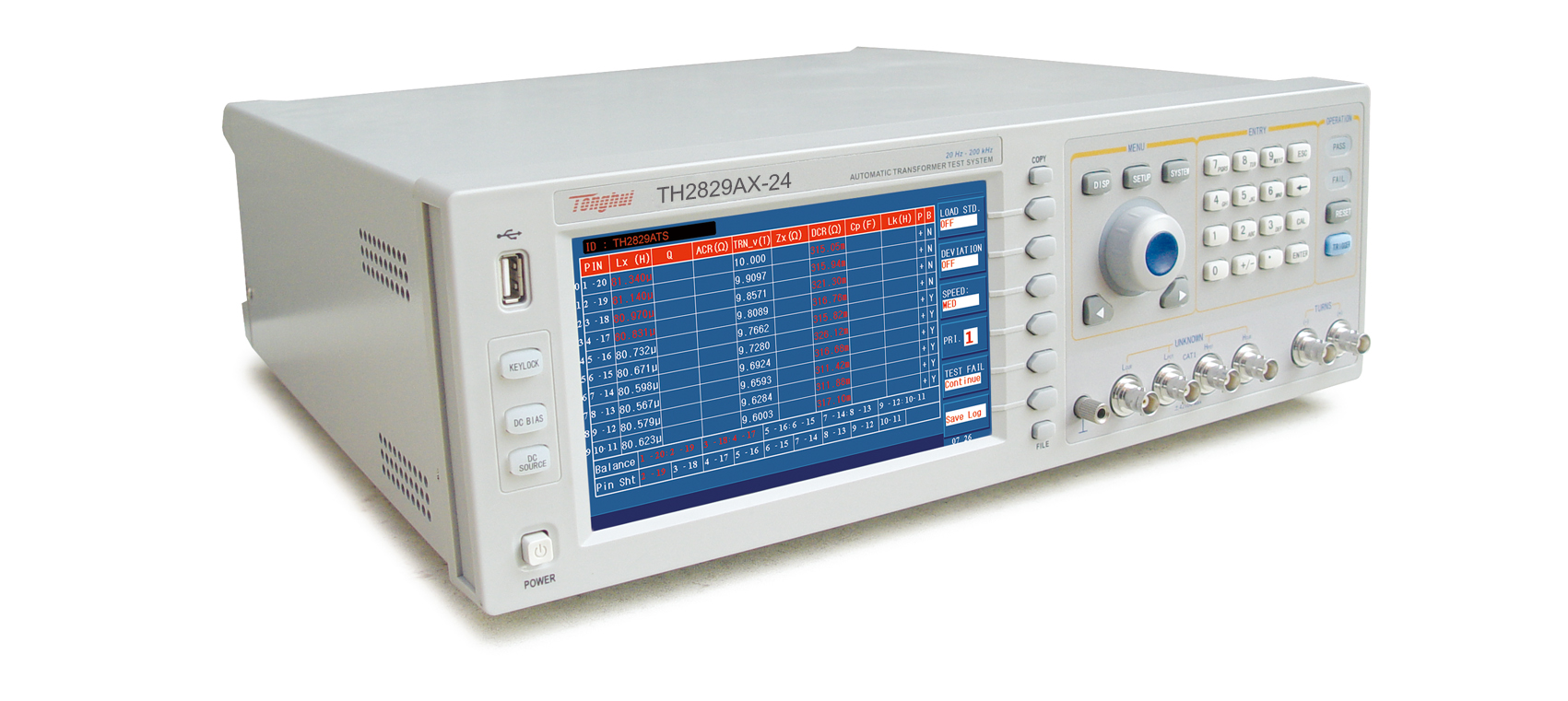

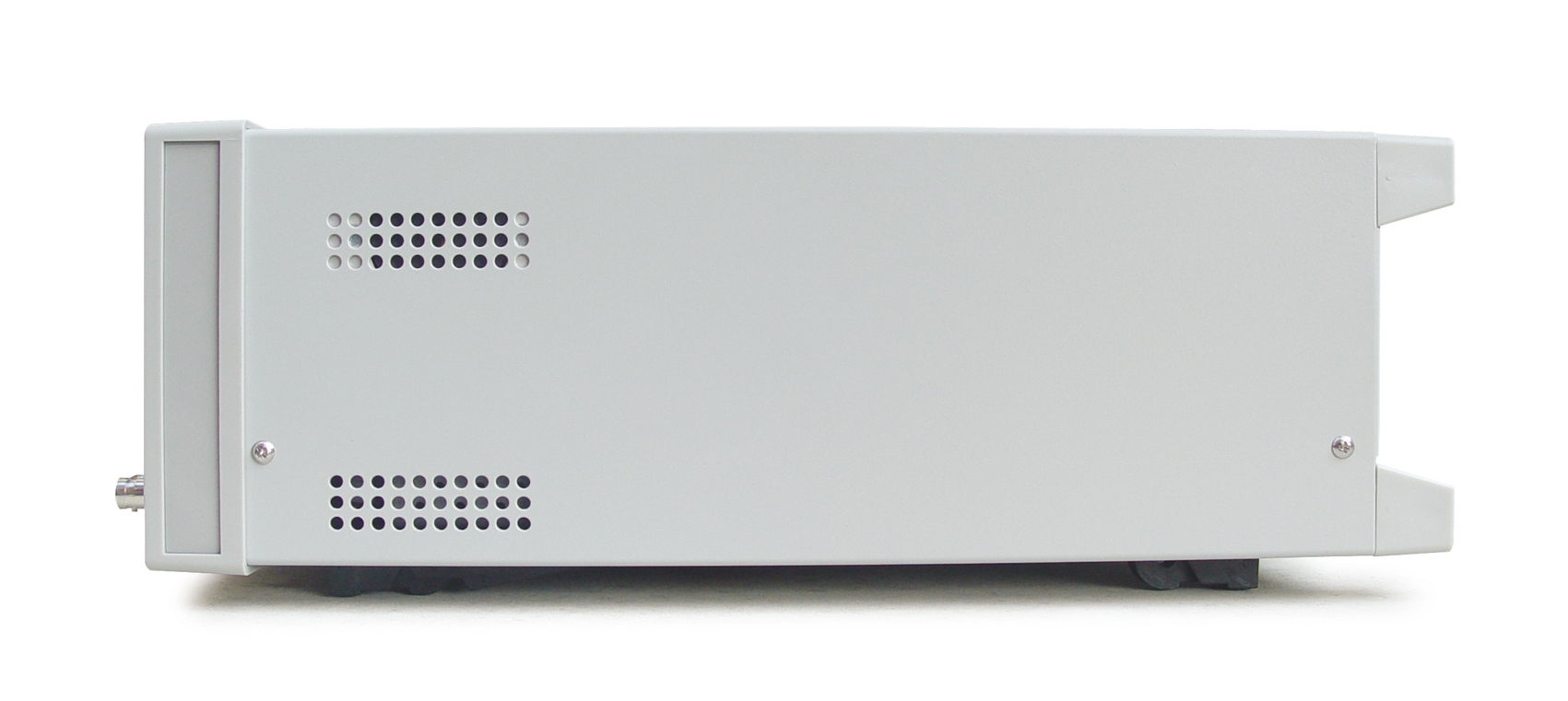

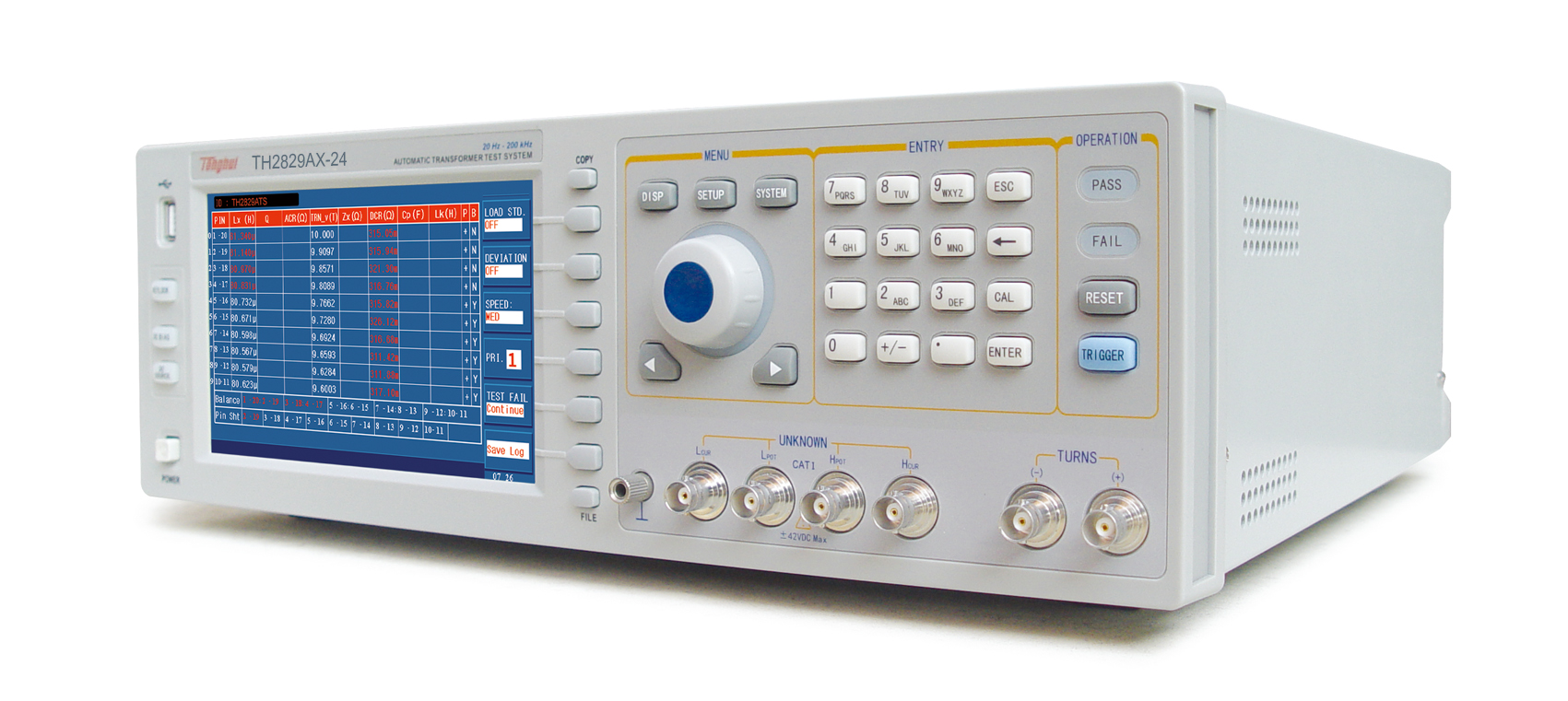

TH2829AX-24 自動變壓器測試系統
應用
■?開關變壓器掃描測試、綜合特性分析
■?網絡變壓器掃描測試，綜合特性分析
■?分立無源元件（電感L，電阻R，電容C）多路掃描測試
■?繼電器驅動線包、觸點接觸電阻多路掃描測試
■?多路直流電阻DCR掃描測試
■?阻抗網絡多個無源器件綜合測試分析
技術參數
產品型號 | TH2829LX | TH2829AX | TH2829AX-24 | TH2829AX-48 | TH2829NX | TH2829BX | TH2829CX | ||||||
測試腳位（PIN） | 20 | 20 | 24 | 48 | 72/96/120/144/168/192 | 20 | 20 | ||||||
測試頻率 | 20Hz—200kHz | 20Hz—500kHz | 20Hz—1MHz | ||||||||||
顯示 | 7英寸??TFT LCD顯示器800×RGB×600 | ||||||||||||
LCR功能 | 可聯系業務員選購永久開通 | ||||||||||||
變壓器測試參數 | 圈數比 | 圈數 | 相位 | 電感 | 電容 | 漏感 | 品質因數 | 交流電阻 | 直流電阻 | 平衡 | 引腳短路 | 二極管正反向 | |
Turn??Ratio | Turns | Phase | L | C | Lk | Q | ACR | DCR | Balance | Pin??Short | Diode??P/N | ||
LCR測試參數 | |Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk | ||||||||||||
基本測量準確度 | LCRZ | 0.05% | |||||||||||
DCR、圈數比 | 0.1% | ||||||||||||
信號源輸出阻抗 | 10Ω、30Ω、50Ω、100Ω | ||||||||||||
測試速度?(ms/次) | 13ms,90ms，370ms | ||||||||||||
AC信號電平 | 5mVrms—?2Vrms(變壓器測試，可定制到10Vrms)，5mVrms—?10Vrms（LCR功能）；50μArms—?100mArms | ||||||||||||
DC偏置電壓源 | ------ | 0V—?±10V；0mA—?±100mA | |||||||||||
DC偏置電流源 | 0?-?±1A選件（選件TH2901），0 -±2A（選件TH2902） | ||||||||||||
DC恒定電流源 | 0mA—?±120mA用于二極管正向特性測試 | ||||||||||||
二極管測試 | 正向測試電壓 | 0—9.9999V | |||||||||||
反向測試電流 | 0—99.999mA | ||||||||||||
比較器 | 10檔分選,PASS/FAIL指示,檔計數功能 | ||||||||||||
存儲 | 內部：100組設定文件保存；U盤：500組設定文件、CSV格式測試數據、GIF格式圖像 | ||||||||||||
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 兩端測試線 | TH26004B | ||||
| 腳踏啟動開關 | TH2829AX-001 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011AS | ||||
