• TH2825A高速LCR數字電橋


• 簡介

• ■?TH2825A型高速LCR數字電橋是本公司重點推出的新一代元件參數測試儀器。該產品可提供高達15ms/次的測量速度、50Hz100kHz十點測試頻率、以1mV步進的0.01V-1.0V可編程信號電平、5位讀數分辨率、多種源內阻選擇和強大的測試功能,可滿足生產線質量保證、進貨檢驗及元件設計和評估的測量要求。

  ■?本產品運用了元件測試領域的最新技術，測試能力可達到甚至超越Agilent4363B的水平，提供了無與倫比的最高測量速度15ms/次，尤其是解決了長期困擾測試部門低頻測試速度慢的難題，為低頻元件如電解電容器、變壓器的高速測試提供了解決方案。


  ■?不同LCR表由于輸出阻抗的不同可能得到不同的測試結果，TH2825A提供五種可選的阻抗模式以適應不同的需要，保證不同儀表間測試結果的一致性。


  ■?陶瓷電容器（MLCC）對測試信號電平極為敏感，TH2825A能以恒定的高電平測試信號高速測量大容量陶瓷電容器，允許在恒定1kHz/1Vrms條件下對高達30μF的MLCC進行測試，100Hz測量可對300μF電容器提供恒定的1Vrms測試信號。


  ■?TH2825A具備變壓器測試能力，使用專門的變壓器測試夾具，無須改變測試線方式便可方便地測量匝數比（N，1/N）、互感（M）、初次級電感（LA、LB），初次級直流電阻（DCR2）。有-5V-5V偏置電壓（僅TH2825A），可方便地用于通訊變壓器和小功率扼流圈的測試。




• 應用

•


• 技術參數

• 型號		TH2825A
  顯示器		240x64點陣LCD顯示器，5位讀數分辨率
  測試參數	LCR參數	|Z|,R,X,G,B,C,L,Q,D,θ(deg),θ(rad),DCR
  	變壓器參數	DCR，DCR2，M,N，1/N，LA，LB
  測試頻率		50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz,50kHz,100kHz,共10點
  測試電平		10mVrms-1.0Vrms,1mV步進＜200mV10mV步進≥200mV
  信號源內阻		25Ω，100Ω，25Ω/100Ω，C.V.（恒壓）
  DC偏置電流（≥1kHz）		當100Ω內阻時，±50mAMax當25Ω內阻時，±200mAMax
  基本測量準確度		0.1%
  ? ? ? ? ? ? 顯示范圍		|Z|,R,X	0.01mΩ—99.99MΩ
  		G,B	0.0001μS—999.99S
  		C	0.001pF—1.9999F
  		L	0.001μH—99.9999kH
  		Q	0.0001—9999
  		D	0.0001—9999
  		θ(DEG)	-180.00°—180.00°
  		θ(RAD)	-3.1415—3.1415
  		Δ%	-999.99%—999.99%
  		TurnsRatio	0.001—9999.9
  		DCR	0.1mΩ—99.99MΩ
  		M,L2	0.001μH—99.99kH
  測量速度（≥100Hz）		快速:15ms（注1）,中速:66ms,慢速:500ms
  等效電路		串聯,并聯
  量程方式		自動,保持/手動切換
  觸發方式		內部,手動,外部，總線
  平均次數		1—255
  校準功能		開路,短路,負載校正
  測量端		5端
  顯示方式		直讀,ΔABS,Δ%,V/I(電壓/電流監示),檔號及檔計數
  列表掃描		4點頻率,電平列表掃描測試
  比較器功能		九檔（八檔合格，一檔不合格）
  		上超/合格/下超比較器
  存儲器		12組內部?jī)x器設定供存儲/調用

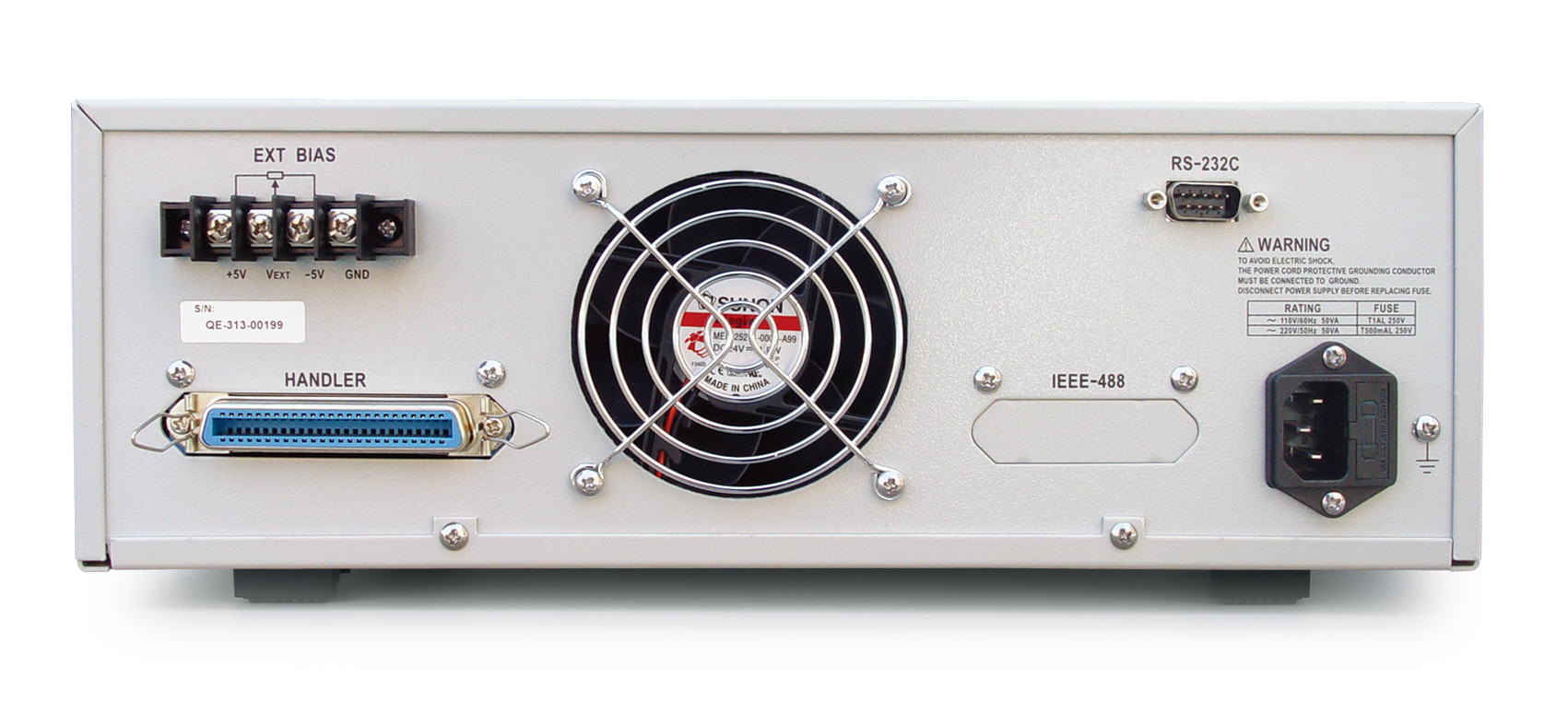

  接口		RS-232C,HANDLER,GPIB(選件)
  		4263B完全兼容，為與4263B的互換提供了良好的條件。
  		注1：快速測試時間包括A/D、計算、主/副參數小字符顯示比較判別。若包括測試參數大字符顯示，最快測試時間另加5ms。




• 附件

標配
配件名稱	型號
四端夾具	TH26005A
變壓器測試夾具	TH26038
短路片	TH26010
帶盒四端絕緣帶鎖Kelvin測試線	TH26011AS

TH2825A高速LCR數字電橋
