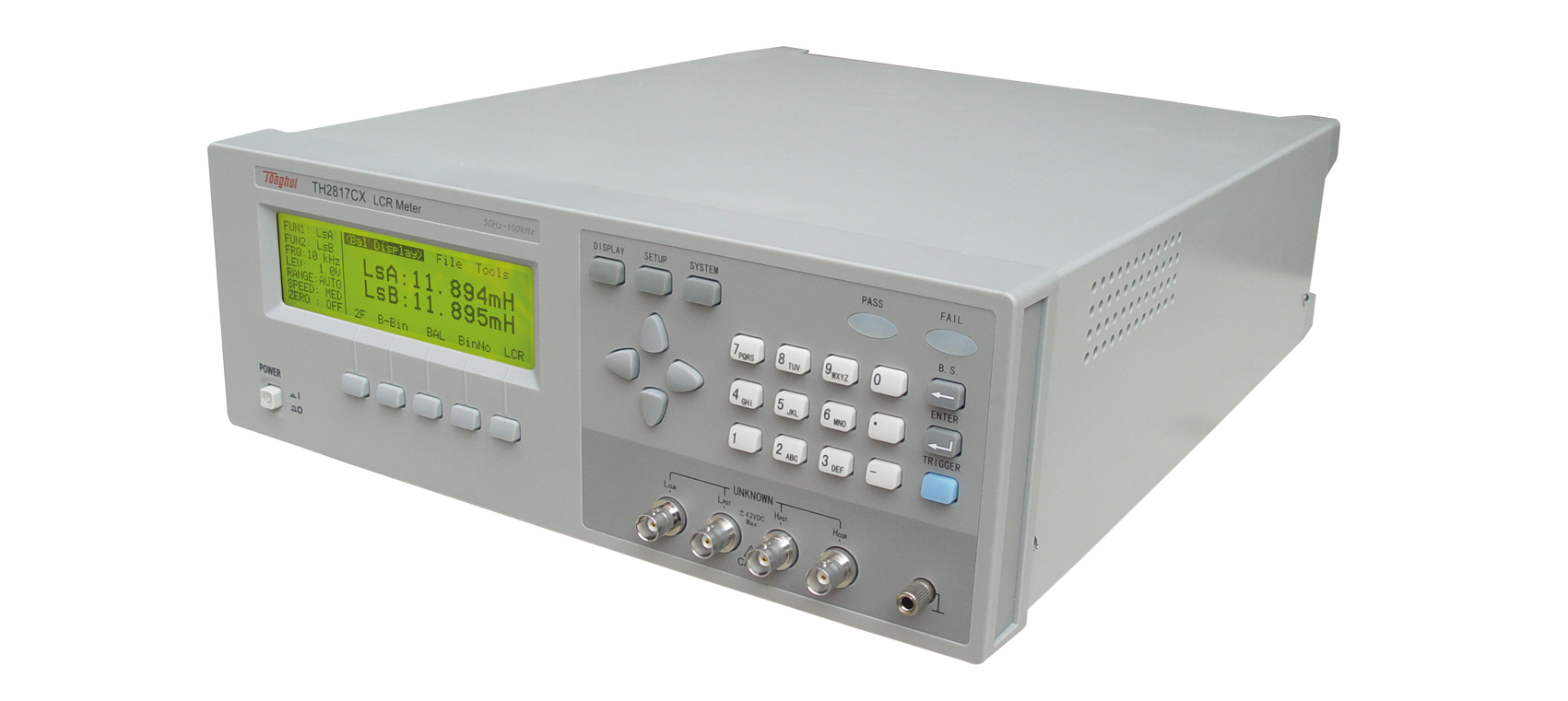

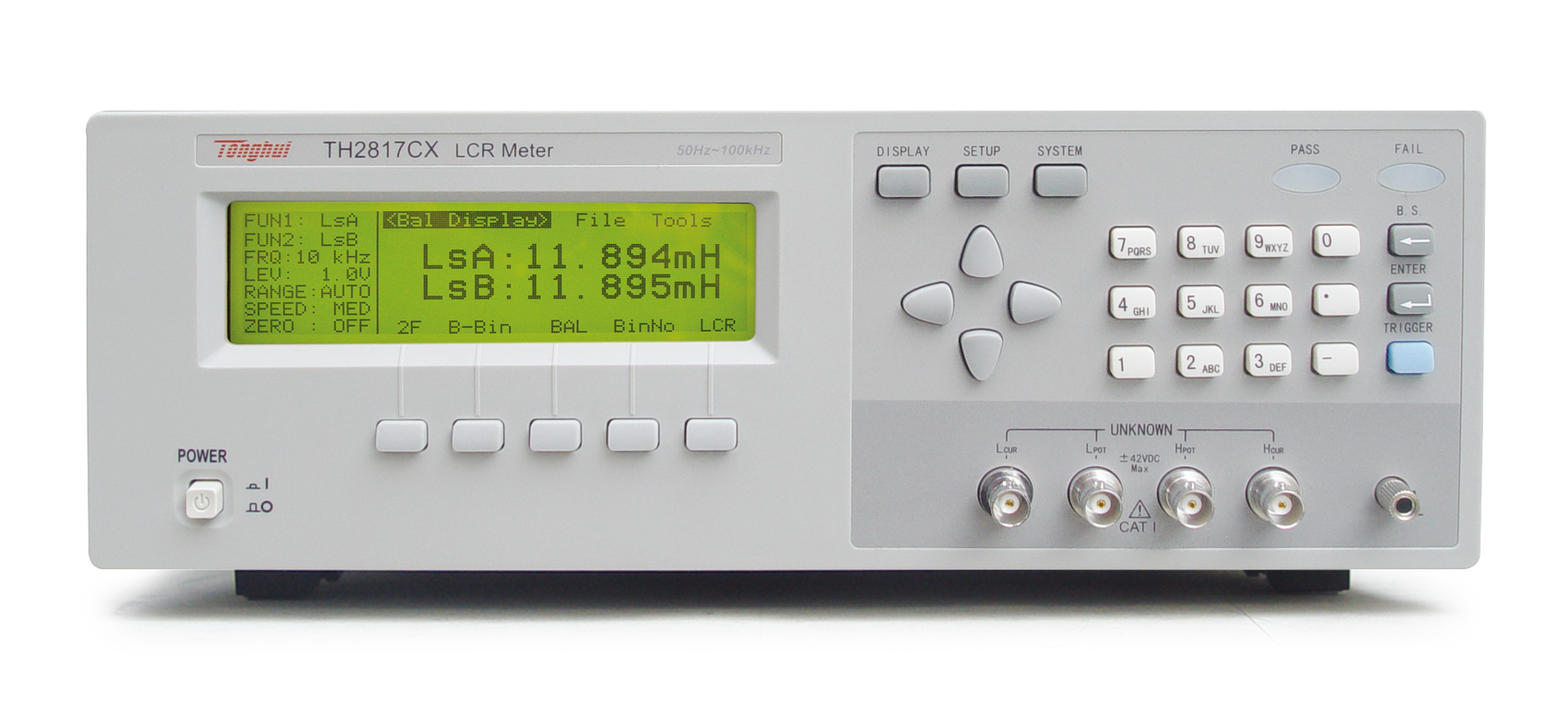

TH2817CX 濾波器平衡測試儀
簡介
■?TH2817CX是專門針對平衡類器件進行高效對比測試而開發的一種擴展性LCR測試儀，通過一次對兩個器件的同時測量，可以方便地對平衡器件對比測試，如集成分壓電阻、平衡電容及共模濾波器等進行測試，特別是針對共模濾波器，還具備DCR平衡測試功能。本儀器可提供最快20次/秒的測量速度，50Hz—100kHz十點測試頻率，三種常用典型測試電平，5位讀數分辨率，兩種源內阻選擇。配有比較全面的通訊和控制接口，可滿足生產線質量保證、進貨檢驗及元件設計和評估的測量要求。

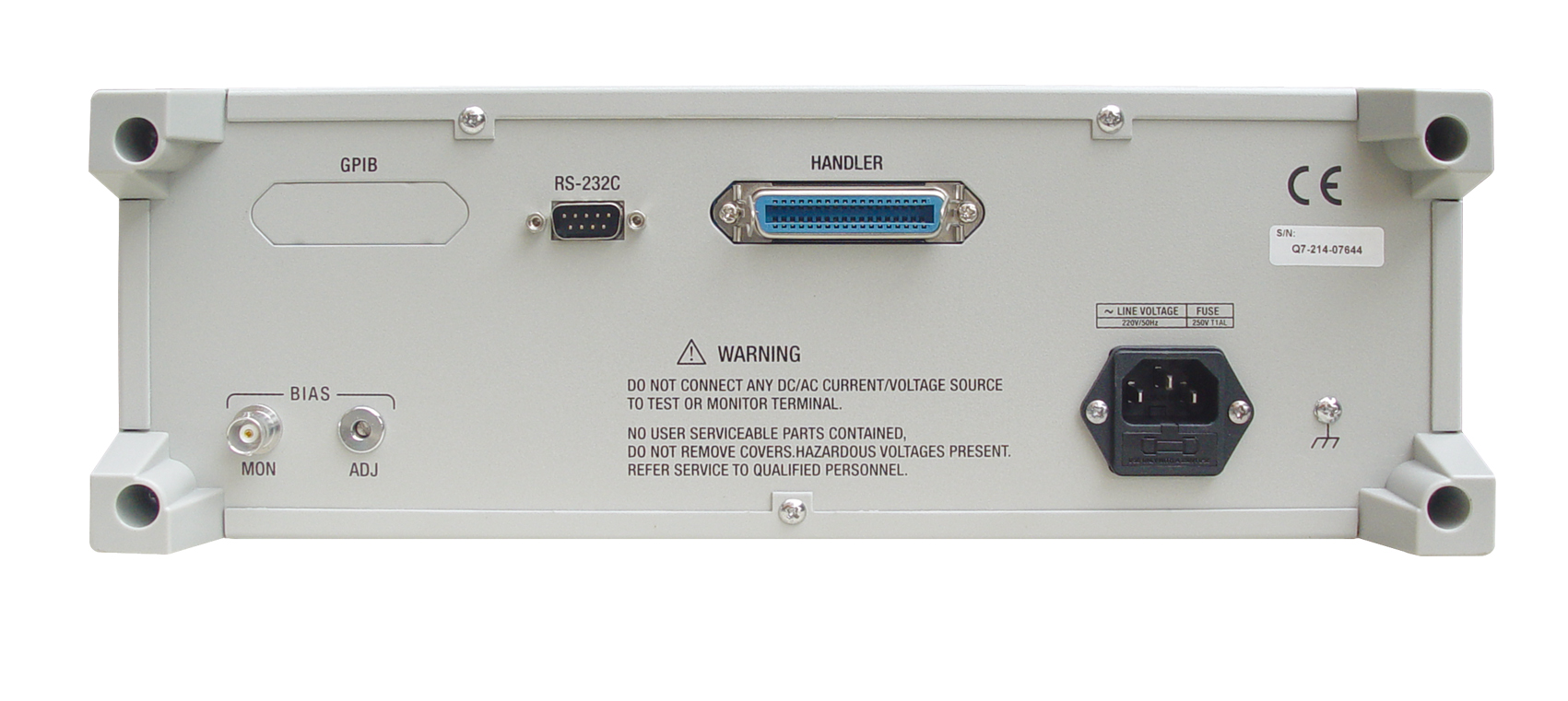

■?多種通訊接口：本儀器提供了HANDLER、RS232C、GPIB接口功能，可方便地與電腦通訊，靈活地組成自動測試系統和自動測試線。
■?方便的參數存儲和調用：本儀器可保存12組測試參數，并且開機可自動調用當前正在使用的已保存參數，免去了重復設定的麻煩。
■?實用的變壓器測試能力：本儀器具備變壓器測試能力，使用專門的變壓器測試夾具，無須改變測試線方式便可方便地測量匝數比（N，1/N），互感（M），初次級電感（L2A，L2B），初次級直流電阻（DCR，R2），儀器同時可提供-5V—+5V可調節的偏壓或最大50mA的直流偏置電流，可方便地用于通訊變壓器和小功率扼流圈的測試。
■?平衡測試功能：本儀器可方便地對平衡器件（如集成電阻分壓器，平衡電容，共模濾波器等）進行對比測試。
應用
技術參數
測量功能 | ||
測試參數 | LCR | |Z|、R、X、C、D、L、Q、θ（deg）、θ（rad） |
變壓器 | M，N，1/N，L2，DCR2，DCR | |
平衡測試 | L、C、R、Z、DCR2 | |
基本準確度 | 0.1% | |
等效電路 | 串聯，并聯 | |
數學功能 | 絕對值偏差，百分比偏差 | |
量程方式 | 自動，保持，手動切換 | |
觸發方式 | 內部，手動，外部，總線 | |
測量時間 | 快速：20次/秒，中速：8次/秒，慢速：2次/秒 | |
平均次數 | 1—99 | |
校準功能 | 開路/短路點頻、全頻清零 | |
測試端配置 | 五端 | |
顯示方式 | 直讀，Δ，Δ% | |
顯示器 | 240×64點陣LCD顯示器，5位分辨率 | |
測試信號 | ||
測試信號頻率 | 十點：50Hz,60Hz,100Hz,120Hz,1kHz, 10kHz,20kHz,40kHz,50kHz,100kHz | |
輸出阻抗 | 30Ω，100Ω | |
測試信號電平 | 0.1Vrms，0.3Vrms，1Vrms | |
直流偏置源 | 固定：±2V，0 — ±5V可調，0 — ?±50mA可調 | |
測量顯示范圍 | ||
|Z|、R、X | 0.0001Ω — 99.999MΩ | |
C | 0.001pF — 99999μF | |
L | 0.001μH — 99.999kH | |
D | 0.0001 — 9.9999 | |
Q | 0.0001 — 99999 | |
θ（deg） | -179.99° — 179.99° | |
θ（rad） | -3.1416 — 3.1416 | |
Δ% | -99.999% — 99.999% | |
N，1/N | 0.001 — 999.99 | |
DCR | 0.01mΩ — 1.9999MΩ | |
M，L2 | 0.001μH — 99.99kH | |
比較器及接口 | ||
比較器 | 五檔（三檔合格一檔不合格），另有一個附屬（AUX）檔 | |
存儲器 | 12組內部?jī)x器設定供存儲/調用 | |
接口 | RS—232C，HANDLER，GPIB（選件） | |
一般技術指標 | ||
工作溫度、濕度 | 0℃?— 40℃，≤90%RH | |
電源要求 | 198 — 242V AC，47.5 — 52.5Hz | |
功耗 | ≤30VA | |
體積（W×H×D） | 350mm×120mm×435mm | |
重量 | 約4kg | |
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端夾具 | TH26005A | ||||
| 2817CX夾具 | TH26049 | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011AS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 帶盒貼片測試線 | TH26009B | ||||
| 帶盒貼片測試線 | TH26029B | ||||
