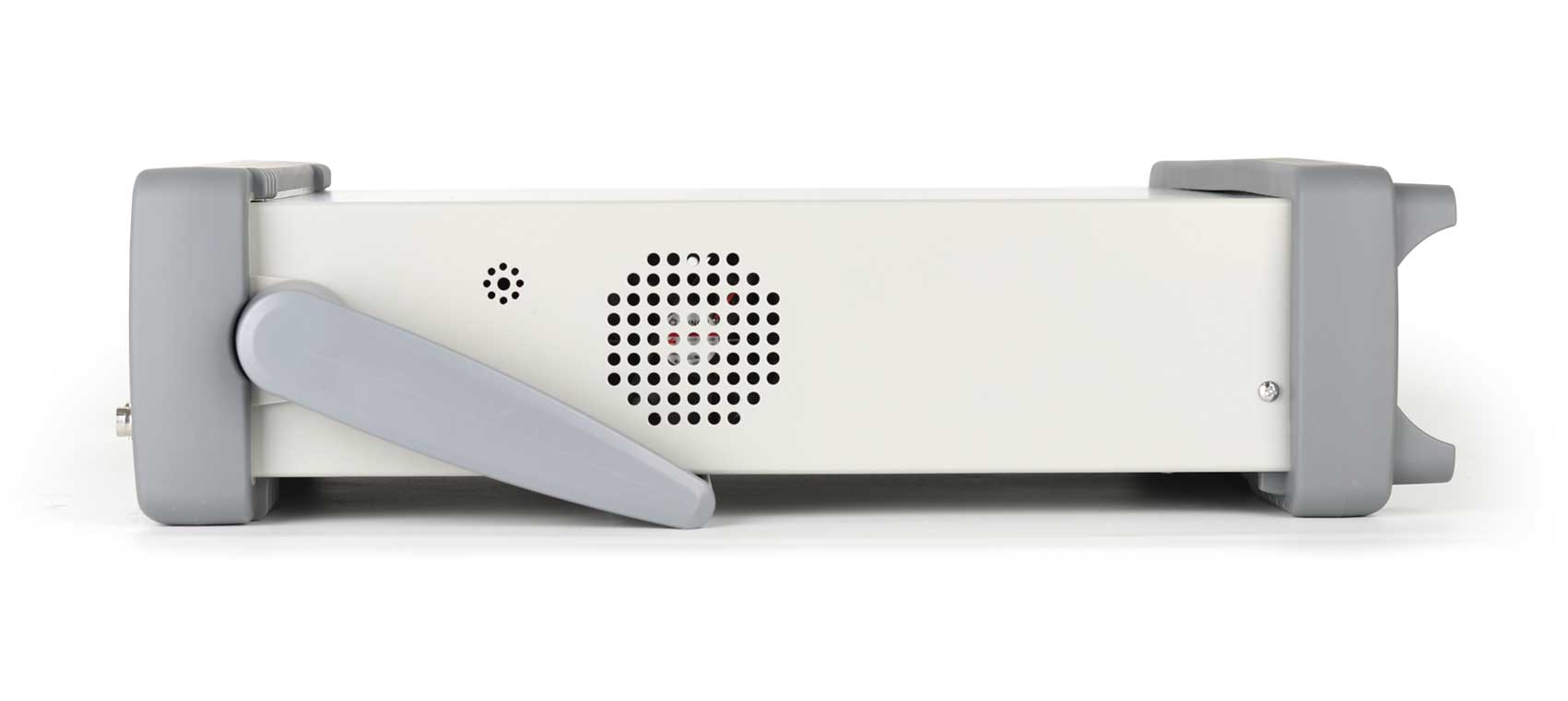

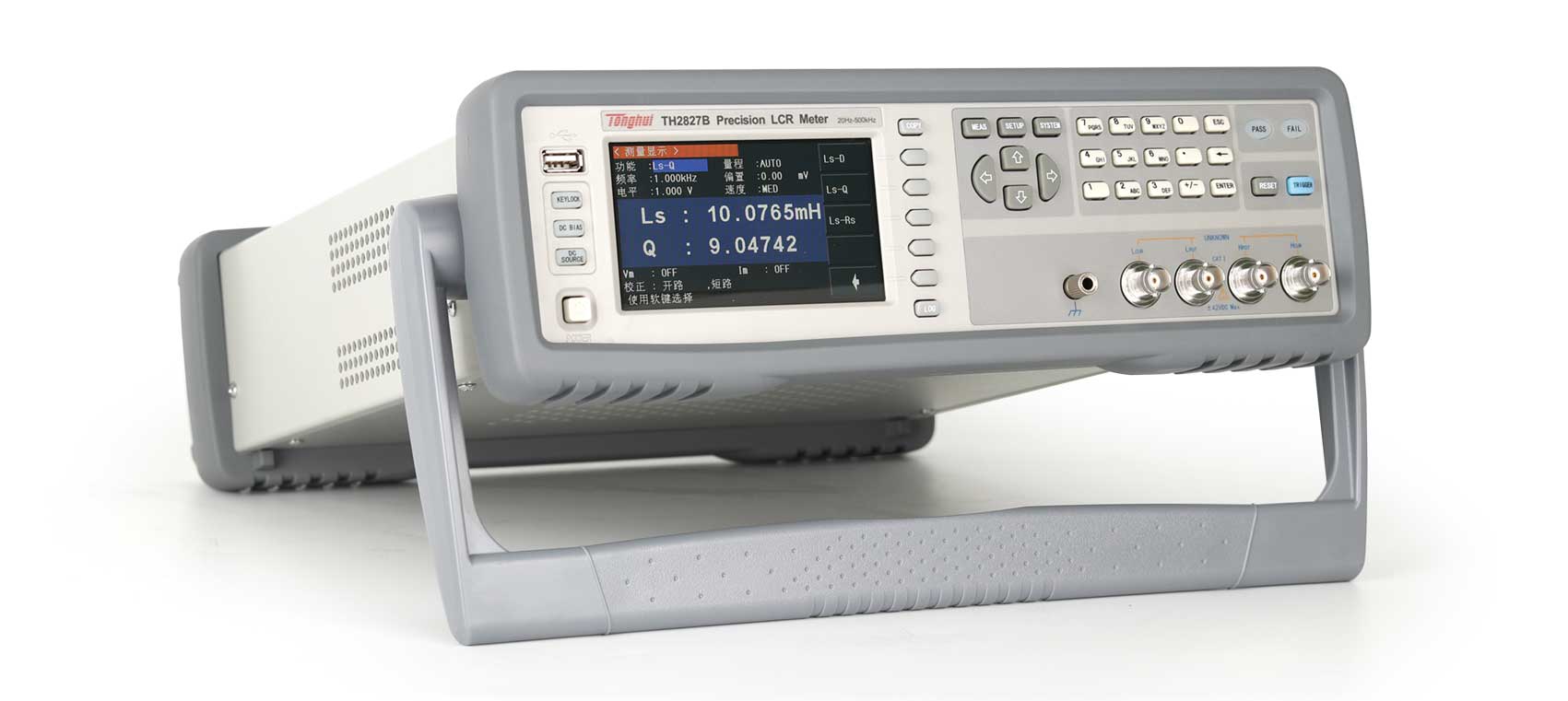

• TH2827B 精密LCR數字電橋


• 簡介

• ■?TH2827B是具有多種功能和更高測試頻率的新型LCR數字電橋，體積小，緊湊便攜，便于上架使用。本系列儀器基本精度為0.05%，測試頻率最高500kHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便簡潔。集成了變壓器測試功能,提高了測試效率。儀器提供了豐富的接口，能滿足自動分選測試，數據傳輸和保存的各種要求。

• 應用

•


• 技術參數

• 顯示器					480×RGB×272 4.3寸TFT LCD顯示器
  測試信號頻率	TH2827B				20Hz—500kHz
  	最小分辨率				10mHz，4位頻率輸入
  	準確度				0.01%
  AC?電平	測試信號電壓范圍				5mV—2Vrms
  	電壓最小分辨率				100μV，3位輸入
  	準確度			ALC ON	10% x設定電壓 + 2mV
  				ALC OFF	6% x設定電壓 + 2mV
  	測試信號電流范圍				100μA—20mA
  	電流最小分辨率				1μA，3位輸入
  	準確度			ALC ON	10% x設定電流 + 20μA
  				ALC OFF	6% x設定電壓 + 20μA
  DC偏置電壓源	電壓 / 電流范圍				0V—?±5V / 0mA—±50mA
  	分辨率				0.5mV / 5μA
  	電壓準確度				1% x設定電壓 + 5mV
  	ISO ON				用于電感、變壓器加偏置測試
  AC源內阻				ISO ON	100Ω
  				ISO OFF	30Ω、50Ω、100Ω可選
  DCR源內阻					30Ω、50Ω、100Ω可選
  LCR測試參數					|Z|, |Y|, C, L, X, B, R, G, D, Q,?θ, DCR, Vdc-Idc
  測試頁面參數顯示					一組主、副參數；201點列表掃描
  變壓器測試參數					DCR1(初級，2端), DCR2（次級，2端）， M（互感），N，1/N, Phase(相位), Lk(漏感)，C(初、次級電容)
  基本測量準確度		LCR測試參數			0.05%
  		N			0.1%
  		校準條件			預熱時間：≥30分鐘；環境溫度：23±5ºC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m
  測量時間(≥10 kHz)					快速: 13 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間
  LCR參數顯示范圍			| Z | , R , X，DCR		0.00001Ω — 99.9999MΩ
  			|Y|,G,B		0.00001μs — 99.9999s
  			C		0.00001pF — 9.99999F
  			L		0.00001μH — 99.9999kH
  			D		0.00001 — 9.99999
  			Q		0.00001 — 99999.9
  			θ(DEG)		-179.999º?— 179.999º
  			θ(RAD)		-3.14159 — 3.14159
  			Δ%		-999.999% — 999.999%
  等效電路					串聯, 并聯
  量程方式					自動, 保持
  觸發方式					內部, 手動, 外部, 總線
  平均次數					1－256
  校準功能					開路, 短路全頻、點頻校準，負載校準
  數學運算					直讀, ΔABS, Δ%
  延時時間設定					0 -- 999,?最小分辨率100us
  比較器功能					10檔分選，BIN1～BIN9、NG、AUX
  					檔計數功能
  					PASS、FAIL前面板LED顯示
  列表掃描					·201點列表掃描·可對頻率、AC電壓/電流、內/外 DC偏置電壓/電流進行掃描測試·每掃描點可單獨分選
  內部非易失性存儲器					40組LCRZ儀器設定文件
  外部USB存儲器					GIF圖像LCRZ儀器設定文件測試數據USB存儲器直接存儲
  接口		I/O接口			HANDLER，從儀器后面板輸出
  		串行通訊接口			USB、RS232C
  		并行通訊接口			GPIB接口（選件）
  		網絡接口			LAN
  		存儲器接口			USB HOST（前面板）
  		偏置電流源控制接口DCI			使用DCI接口可控制外部直流偏流源。偏置電流最大可達120A。
  					選件。DCI與GPIB 只能2者選1
  通用技術參數
  工作溫度, 濕度					0℃－40℃, ≤ 90%RH
  電源要求		電壓			99V－121V， 198V－242V AC
  		頻率			47Hz－63Hz
  功耗					最大80VA
  體積(W×H×D)					280 mm?× 88 mm × 370 mm (無護套) ?369 mm × 108 mm × 408 mm (帶護套)
  重量					約5kg

  中文說明書補充：目前標配TH2827的平衡測試功能不具備，請關注

• 附件

標配
配件名稱	型號
變壓器測試夾具	TH26038
夾具	TH26048
短路片	TH26010
帶盒四端絕緣帶鎖Kelvin測試線	TH26011AS
